Установка вентиляции – сложный инженерный процесс, от качества которого напрямую зависит микроклимат, безопасность и энергоэффективность производства. Правильный монтаж вентиляции требует не только технических навыков, но и строгого соблюдения последовательности операций, норм (СНиП, СП, СанПиН), проектной документации.

В этой статье детально рассматриваются все этапы монтажа – от подготовки до запуска системы вентиляции. Это руководство будет полезно как для технических специалистов, осуществляющих монтажные работы, так и для заказчиков, стремящихся вникать в процессы и осуществлять грамотный технический контроль.

Подготовительный этап: фундамент успешного монтажа

Перед тем, как устанавливать на объекте воздуховод, необходимо провести тщательную подготовительную работу. Это позволит избежать срыва сроков, последующего повышения стоимости работ и спорных вопросов, касающихся проекта.

Изучение проектной документации

Все монтажные работы начинаются с проектирования системы вентиляции здания. Специалисты компании (бригада монтажников во главе с прорабом и инженером) детально изучают всю документацию, необходимую для качественной работы:

• рабочие чертежи (планы, разрезы, аксонометрические схемы);
• спецификацию на
• вентиляционное оборудование
• и материалы;
• технические условия на подключение системы к
• инженерным коммуникациям;

план расстановки оборудования и трассировки воздуховодов с учетом других систем (кондиционирование, отопление, пожарная безопасность, кабельные трассы).

Предварительное изучение проектной документации позволит избежать ошибок в процессе установки вентиляционного оборудования и ускорит основной этап монтажных работ.

Осмотр и подготовка объекта

Монтаж на объекте возможен только при соблюдении определенных условий, которые фиксируются в акте готовности объекта:

• завершены строительные этапы
• возведены стены, перекрытия;
• подготовлен усиленный фундамент под установку тяжелого оборудования (вентиляторы, центральные кондиционеры, чиллерные системы);
• выполнены основные отделочные работы (оштукатуривание), но не нанесено финишное покрытие;
• обеспечен подъезд и пути для разгрузки оборудования, выделена зона для его временного хранения.

Представитель монтажной организации, выехавший на объект, должен убедиться, есть ли доступ к точкам подключения строительного электроинструмента. Обязательно наличие кровли, исключающей попадание осадков на объекты монтажа.

План-график и логистика

Следующий шаг подготовительного этапа – составление детального графика выполнения монтажных работ, который синхронизируется с общим строительным графиком. Особое внимание уделяется логистике: доставка вентиляционного оборудования и крупногабаритных воздуховодов приурочивается к срокам их непосредственной установки. Это позволит избежать захламленности рабочей площадки и исключит риски повреждения оборудования.

Основной этап: производство монтажных работ

Это самый длительный, трудоемкий этап работ. Все операции выполняются в строгой технологической последовательности.

Этап 1. Разметка и установка крепежных элементов

На стены, колонны и перекрытия с помощью лазерных нивелиров наносятся трассы прокладки воздуховодов и точки установки оборудования в согласии с утвержденным проектом.

Размечаются оси и высоты подвесов. Отмечаются места проходов через строительные конструкции (стены, перекрытия). Эти работы требуют предварительного согласования, чтобы не нарушить несущие элементы.

Далее устанавливаются анкерные болты, кронштейны, шпильки, траверсы для последующего крепления воздуховодов и оборудования. Шаг крепления рассчитывается по нормативным документам в зависимости от веса и сечения воздуховода.

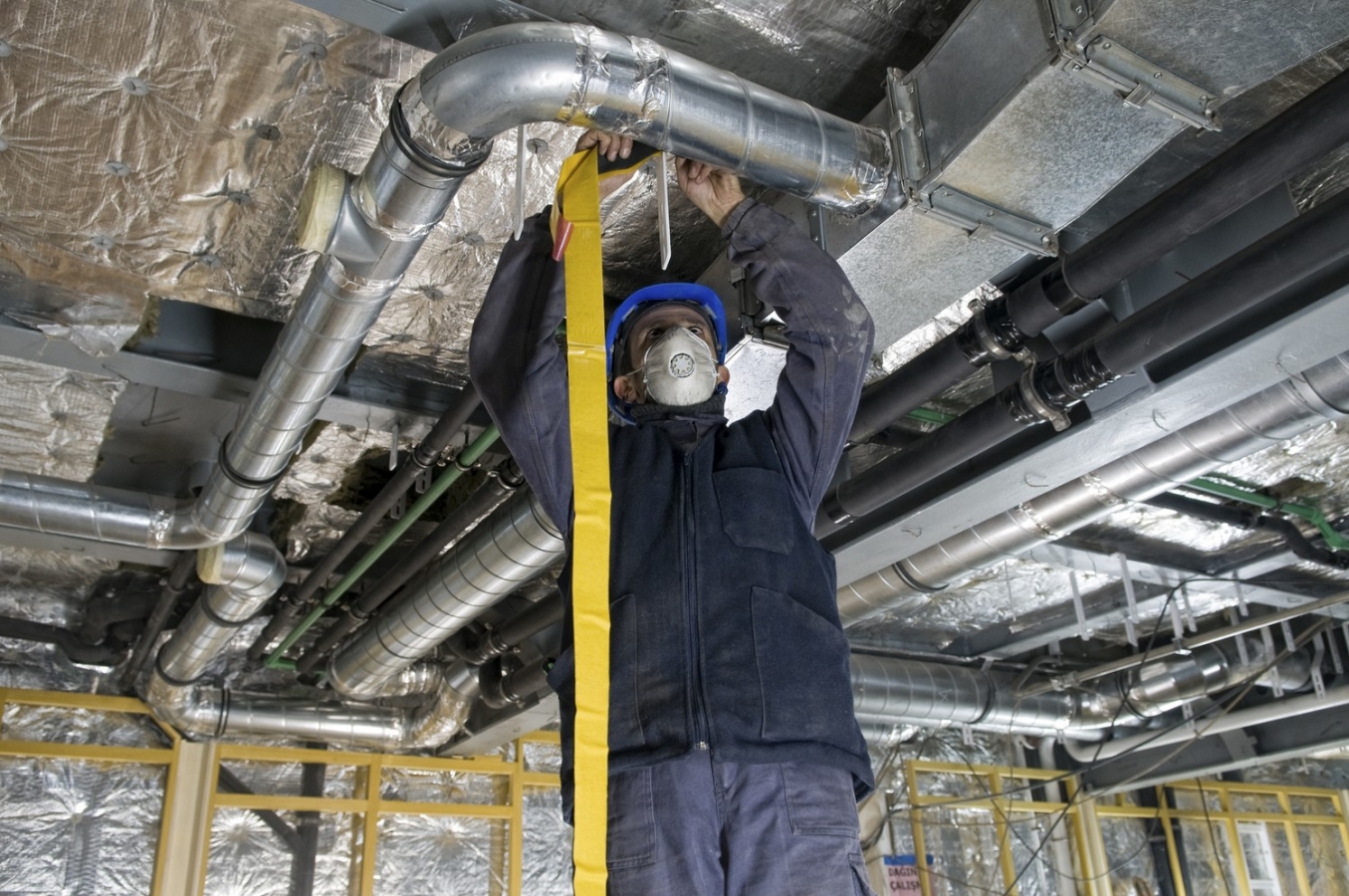

Этап 2. Монтаж воздуховодов и сетевых элементов

Это ключевая операция, определяющая аэродинамику и герметичность системы вентиляции здания. Данный этап монтажа выполняется в следующей последовательности:

1. Сборка воздуховодов из отдельных элементов (прямых участков, отводов, тройников, переходников) на полу или специальных стендах.

2. Подъем и крепление воздуховодов к установленным ранее конструкциям.

3. Соединение секций между собой. Методы соединения зависят от типа воздуховода:

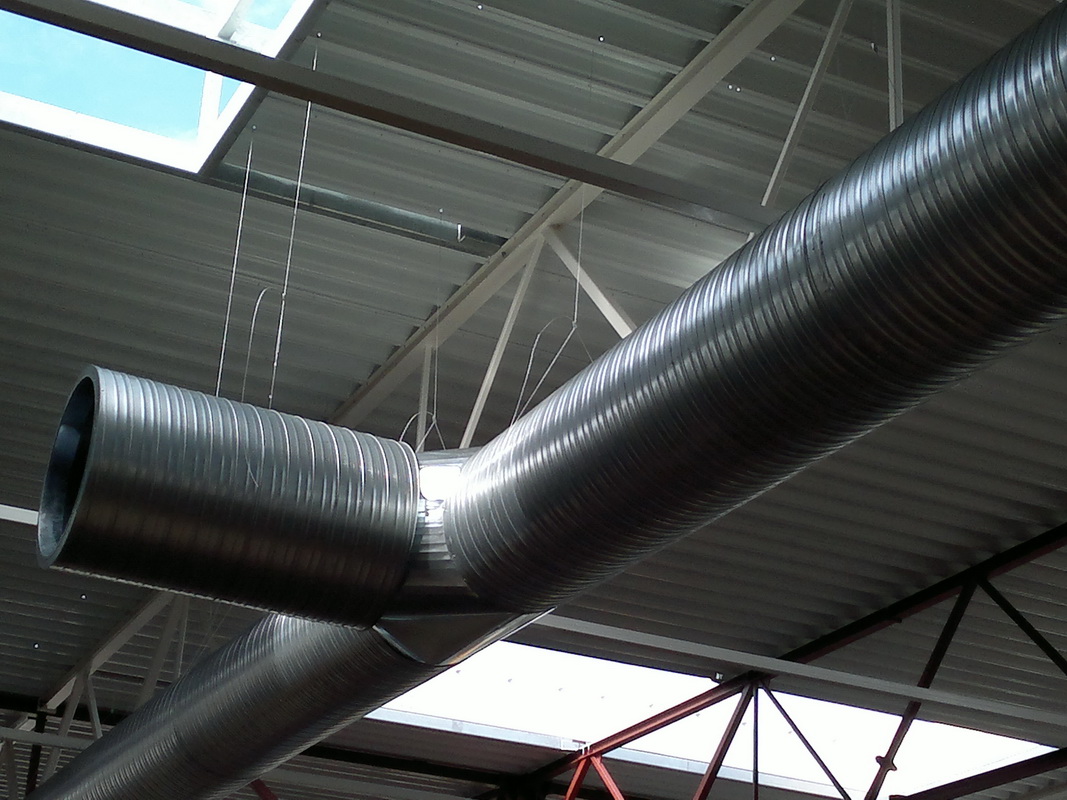

• прямошовные и спирально-навивные (цинк)
• фланцевое соединение на шине и уголке, с применением уплотнителя; ниппельное соединение;
• гибкие и полугибкие
• соединение с помощью хомутов на ниппеле;
• пластиковые
• раструбное или фланцевое соединение с прокладкой.

4. Установка сетевых элементов: диафрагм, дроссель-клапанов, огнезадерживающих клапанов.

5. Монтаж местных отсосов, зонтов, воздухораспределительных устройств (решеток, диффузоров, анемостатов). Решетки на этом этапе закрываются защитной пленкой, чтобы исключить попадание строительной пыли в систему.

Таблица 1. Методы крепления воздуховодов в зависимости от типа и сечения

Для всех типов воздуховодов используется крепление, изготовленное из оцинкованной стали. При монтажных работах следует также учитывать вес оборудования и тип стен, чтобы исключить вероятность вибрации и шума во время работы системы.

Этап 3. Установка вентиляционного оборудования

Оборудование, позволяющее поддерживать комфортный микроклимат в производственных помещениях, монтируется на заранее подготовленные фундаменты, рамы или виброизоляторы.

Перечень оборудования

1. Вентиляторы (крышные, канальные, радиальные). Устанавливаются на рамы с виброизоляторами. При установке крышных вентиляторов через кровлю уделяется внимание герметичности монтажа.

2. Приточно-вытяжные установки (ПВУ) и центральные кондиционеры. Монтируются в венткамерах на виброизоляторы, после чего к ним присоединяются воздуховоды и инженерные коммуникации.

3. Калориферы/теплообменники. Устанавливаются в секции ПВУ или отдельно в разрыв воздуховода, требуют обвязки трубопроводами.

4. Фильтры (кассетные, карманные, угольные). Устанавливаются в специальные секции или корпуса для легкого обслуживания.

5. Шумоглушители. Монтируются до и после вентиляторов для снижения аэродинамического шума.

6. Рекуператоры (пластинчатые, роторные). Требуют подключения как воздушных трасс, так и дренажа для отвода конденсата.

Компания предоставляет только качественное вентиляционное оборудование, что является грантом надежной и долговечной работы систем воздухоотведения.

Этап 4. Монтаж вспомогательных систем и обвязка

Система вентиляции здания не работает автономно. На данном этапе ее необходимо интегрировать в общий комплекс инженерных коммуникаций. Для этого выполняются следующие виды работ:

• электромонтаж
• прокладка кабелей, установка щитов автоматики, датчиков, частотных преобразователей;
• обвязка теплообменников
• монтаж узлов обвязки, трубопроводов с теплоносителем, запорной арматуры, насосных групп;
• монтаж систем автоматики и диспетчеризации (СКУД)
• установка контроллеров, термостатов, датчиков давления, температуры, влажности;
• устройство дренажа
• монтаж дренажных трапов и труб для отвода конденсата от охладителей и увлажнителей.

Один из обязательных моментов – теплоизоляция воздуховодов, проходящих через неотапливаемые помещения, а также защита всех поверхностей от рисков выпадения конденсата.

Пусконаладочные работы и ввод в эксплуатацию

Пусконаладочные работы — финальный, критически важный этап монтажных работ, на котором система настраивается на проектные параметры. Проверку работоспособности системы можно представить алгоритмом пошаговых действий.

Шаг 1. Предпусковые проверки и испытания

Перед первым запуском проводится комплексный технический контроль:

Визуальный осмотр

• включает в себя проверку правильности сборки,крепления воздуховодов, наличия и качества уплотнений, доступности оборудования для обслуживающего персонала.

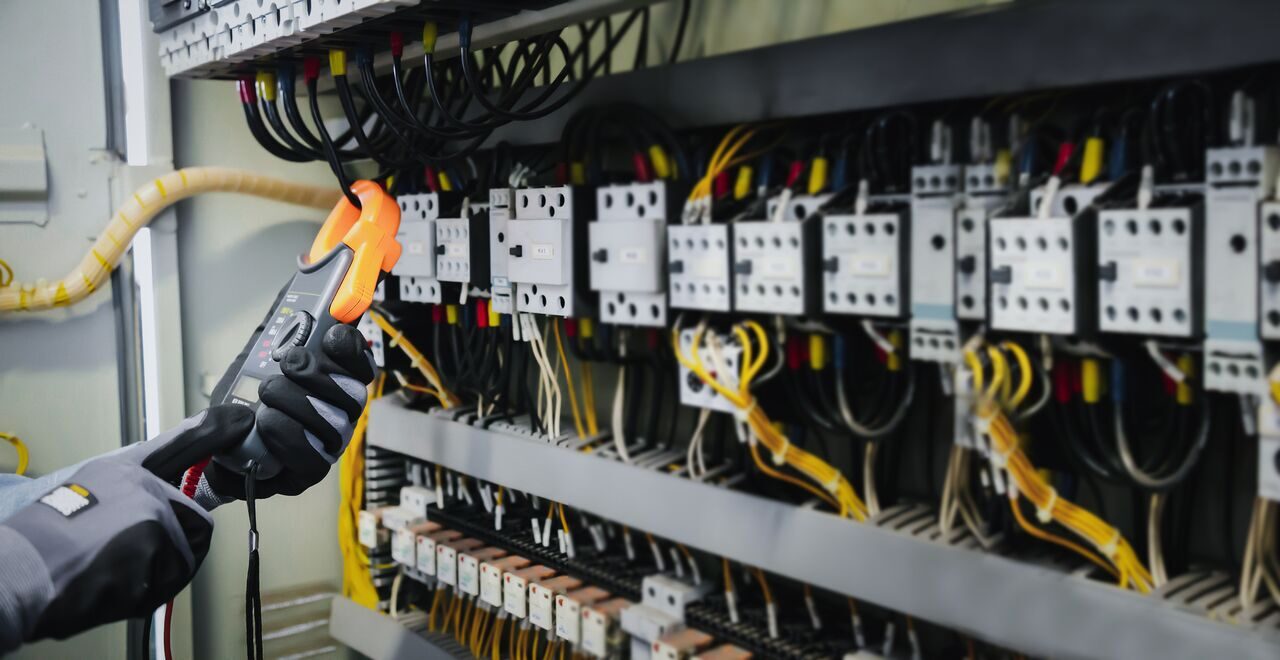

Проверка электрических цепей

• прозвонка цепей, измерение сопротивления изоляции, проверка работы защитной автоматики.

Испытание механической части

• подразумевает ручную прокрутку вентиляторных колес (должны вращаться свободно, без затираний), проверку натяжения ремней (если есть), состояния фильтров.

Испытание на герметичность (аэродинамическое) проводится для ответственных систем, устанавливаемых в помещениях, где подразумевается работа с вредными веществами.

Шаг 2. Первый пуск и регулировка

Проводится последовательный запуск оборудования (вентиляторов, заслонок, клапанов) в тестовом режиме. Выполняется проверка работы вентиляции на отсутствие явных вибраций и посторонних шумов.

Аэродинамическая регулировка системы с применением анемометров и дифференциальных манометров включает в себя:

• измерение расходов воздуха на всех решетках и диффузорах;
• регулировку с помощью дроссель-клапанов и шиберов для приведения фактических расходов к проектным значениям;
• балансировку приточных и вытяжных потоков для обеспечения нейтрального давления в помещениях (или заданного перепада).
• В настройку автоматики входит калибровка датчиков, программирование контроллеров, отладка режимов работы (дневной/ночной, зимний/летний).

Шаг 3. Испытания и сдача-приемка монтажных работ

Заключительный этап технического контроля с последующим оформлением документации, необходимой для ввода в эксплуатацию систем вентиляции, включает в себя проверку эффективности удаления загрязненного и оценку качества очищенного воздуха. Проводятся замеры уровней шума и вибрации в обслуживаемых помещениях.

Комплексное опробование системы осуществляется на протяжении 72 часов непрерывной работы вентиляции в различных режимах, в том числе аварийных (например, срабатывание пожарных датчиков). По результатам испытаний составляются исполнительные схемы (фактические чертежи с привязками), акты испытаний, оформляются паспорта на объекты монтажа.

Таблица 2. Основные документы, оформляемые после завершения монтажных работ

На этом общение с клиентами не заканчивается. Кампания установщик систем промышленной вентиляции берет на себя периодическое техническое обслуживание оборудования.

Ориентировочная таблица затрат на установку вентиляции

Ниже представлена примерная структура расходов на выполнение полного цикла монтажных работ и запуска системы вентиляции.

Организация правильного подхода к установке вентиляции требует учета множества факторов, влияющих на конечный результат. Качественно выполненные монтажные этапы позволяют создавать оптимальные условия для эффективной производственной деятельности и сохранения здоровья сотрудников.

Почему стоит выбрать подрядчиками нас

Грамотная установка вентиляции — это системный процесс, где важен каждый этап: от проектирования до наладки. Экономия на квалификации монтажников или пропуск пусконаладочных работ неизбежно приводит к неработоспособной, шумной и неэффективной системе, перерасходу электроэнергии и скорым поломкам.
