Монтаж вентиляционных систем оказывает значительное влияние на надежность эксплуатации, создание комфортного микроклимата и сохранение здоровья сотрудников. Поэтому особенно важно уделять внимание каждому этапу установки и проверять выполненные работы согласно утвержденным проектам и техническим требованиям.

Владение информацией о важнейших контрольных точках монтажа помогает избегать распространенных ошибок, обеспечивать безопасность и долговечность работы оборудования, поддерживать заявленные показатели эффективности.

Что такое контрольные точки качества монтажа

Под контрольными точками понимаются конкретные зоны, где осуществляется проверка правильности проведенного монтажа систем вентиляции и кондиционирования воздуха. Эти точки распределяются по разным стадиям работ и включают:

• оценку характеристик вентиляторов и оборудования при их установке;

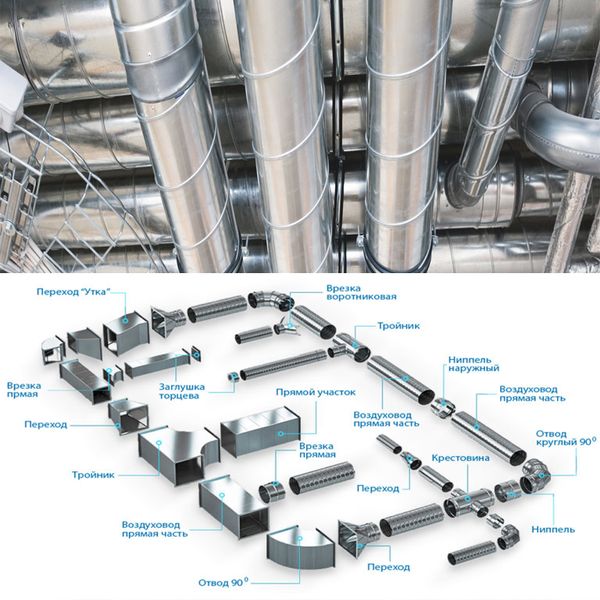

• герметизацию и геометрию сборки воздуховодов, включая фасонные изделия и узлы распределения воздушных потоков;
• функционирование регулирующих устройств, обеспечивающих правильное управление воздушными массами;
• качество монтажа дополнительного оборудования, датчиков и регуляторов температуры, влажности и давления воздуха.

Важна правильная балансировка системы, которая достигается точной настройкой вентиляторов, клапанов, заслонок. Она необходима для обеспечения равномерного удаления отработанного воздуха и притока свежего.

Балансировка позволит предотвратить появление зон с повышенной концентрацией вредных веществ. Неправильная процедура приведет к негативным последствиям, таким, как: неравномерное распределение воздуха, возникновение сквозняков, повышение уровня шума и другим.

Каждый пункт подлежит тщательной оценке и фиксации результатов, позволяющих определить соответствие проделанных операций проектной документации и установленным стандартам качества.

Почему важна поэтапная проверка

Непрофессиональный монтаж способен свести на нет достоинства дорогостоящего оборудования, вызвав ряд серьезных последствий:

• недостаточную эффективность проветривания помещений;
• повышение уровня шума и вибраций;
• образование конденсата и плесени;

дополнительные расходы на обслуживание и переустановку неисправных компонентов.

Таким образом, правильный подход заключается в регулярном мониторинге хода работ на каждом этапе, начиная от подготовки площадки и заканчивая приемкой готового объекта.

Ключевые этапы, требующие внимания

Заказчик должен держать «руку на пульсе» на протяжении всего процесса – от подготовительного этапа до сдачи объекта «под ключ». Для каждого блока работ характерна своя специфика, определяющая подход к контролю монтажа вентиляции.

Контрольная точка 1: Проектирование и подготовка

До начала основных работ заказчик обязан провести детальный аудит проектной документации. Основные пункты контроля:

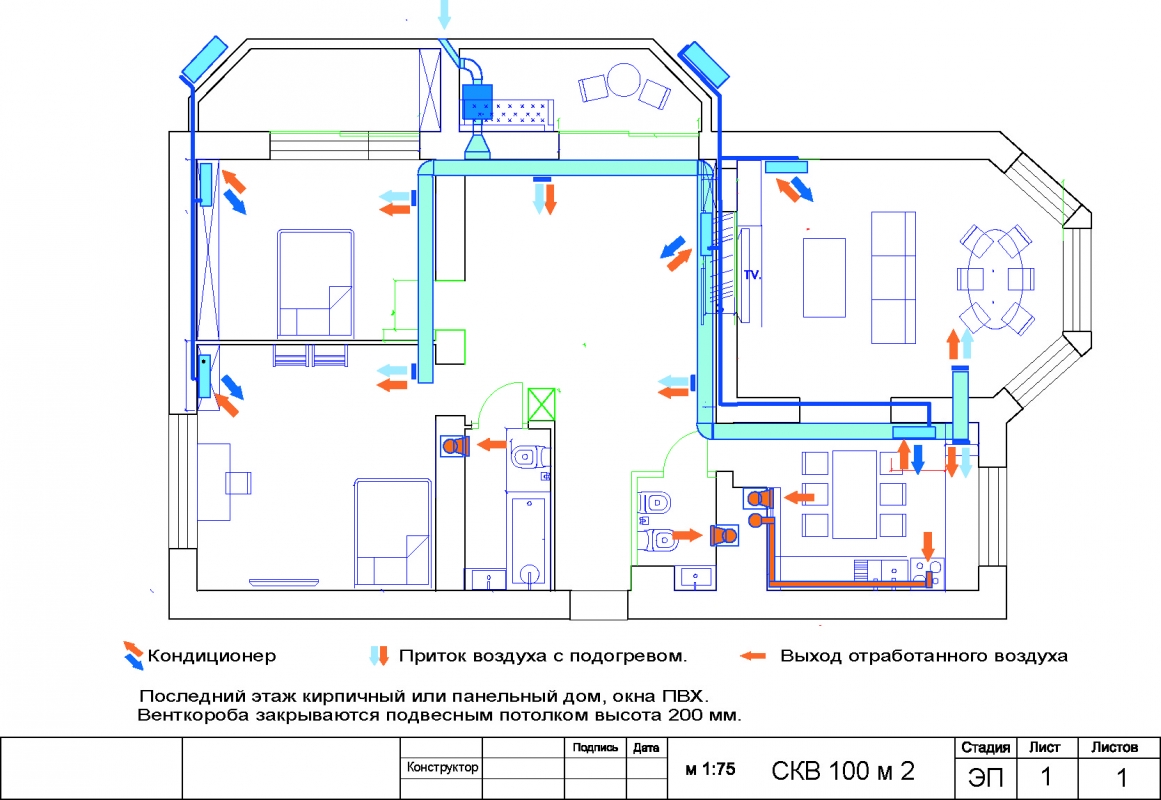

• наличие подробных чертежей, схем и расчетов воздухораспределительной сети;
• соответствие приобретаемого оборудования указанным параметрам проекта;
• организация складирования материалов и комплектующих с учетом защиты от повреждения и воздействия окружающей среды;
• утверждение графика исполнения монтажных мероприятий.

Любое отклонение от исходного плана должно фиксироваться в специальной исполнительской документации.

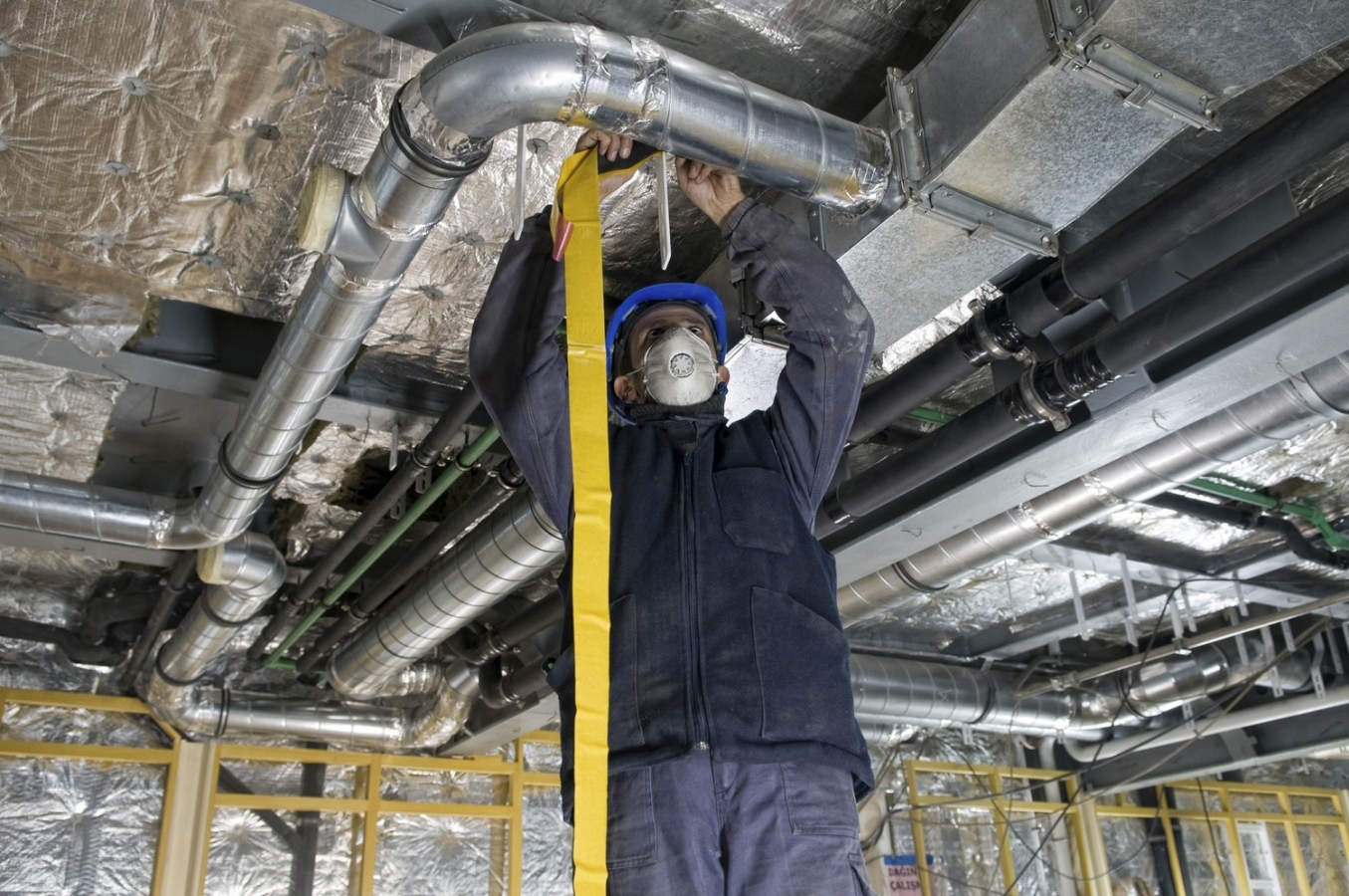

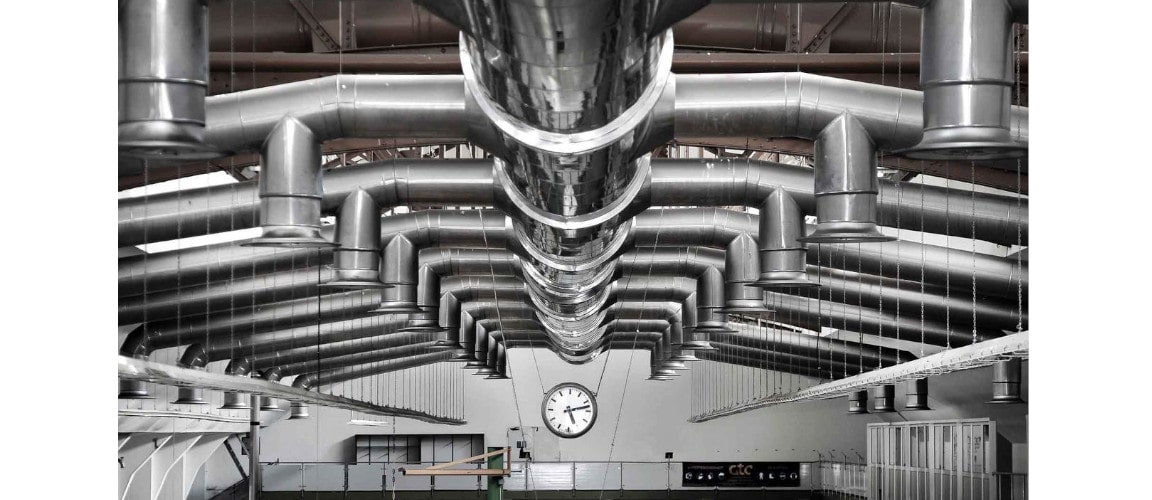

Контрольная точка 2: Монтаж воздуховодов и сетевых элементов

Эта стадия представляет собой основу будущей системы, влияющую на общую производительность и срок службы оборудования. Ошибка здесь приведет к серьезным негативным последствиям. Поэтому особое внимание следует обращать на:

• плотность стыков и отсутствие утечек воздуха в местах соединений;
• правильность организации крепежа воздуховодов к потолочным перекрытиям и стеновым элементам;
• качественное выполнение тепловой и акустической изоляции трубопроводов;
• эстетику и функциональность установленных декоративных решеток и дефлекторов.

Таблица 1: Распространенные дефекты монтажа воздуховодов и их последствия

За соблюдение технических требований нормативных документов и устранение выявленных дефектов монтажа ответственность ложится на подрядчика.

Контрольная точка 3: Установка основного оборудования

Следующим важным этапом является монтаж центрального агрегата, приточной или приточно-вытяжной установки. При проверке системы вентиляции важно проконтролировать такие моменты:

• эксплуатационная надежность
• фундамента и устройства виброопор;
• соединение воздуховодов с оборудованием посредством эластичных переходников;
• простоту доступа технического персонала к узлам, нуждающимся в обслуживании;
• надлежащую защиту узлов от температурных воздействий и осадков;
• правильность монтажа конденсатоотводящего трапа (под нужным уклоном) и наличие гидрозатвора.

Проверка также включает качество установки дополнительных элементов. Смотрят, насколько надежна обвязка водяных калориферов/охладителей, нет ли течей. Определяют правильность установки фильтров относительно направления потока (отмечено стрелкой на рамке), а также плотность прилегания.

Проверяются шумоглушители, их местоположение (обычно после вентиляторов), соответствие установки проекту. Уделяют внимание обратным клапанам – правильно ли ориентированы по направлению движения воздушного потока.

Контрольная точка 4: Электромонтаж и настройка

Завершающим этапом являются электрические подключения и тестирование работоспособности системы. Контроль качества монтажа на данном этапе включает следующие моменты:

безопасность подключений электрических цепей, исправность автоматических выключателей и предохранителей;

эффективность системы автоматического управления, стабильность работы вентиляторов и нагревательных элементов;

регулируемость режима подачи и вывода воздуха.

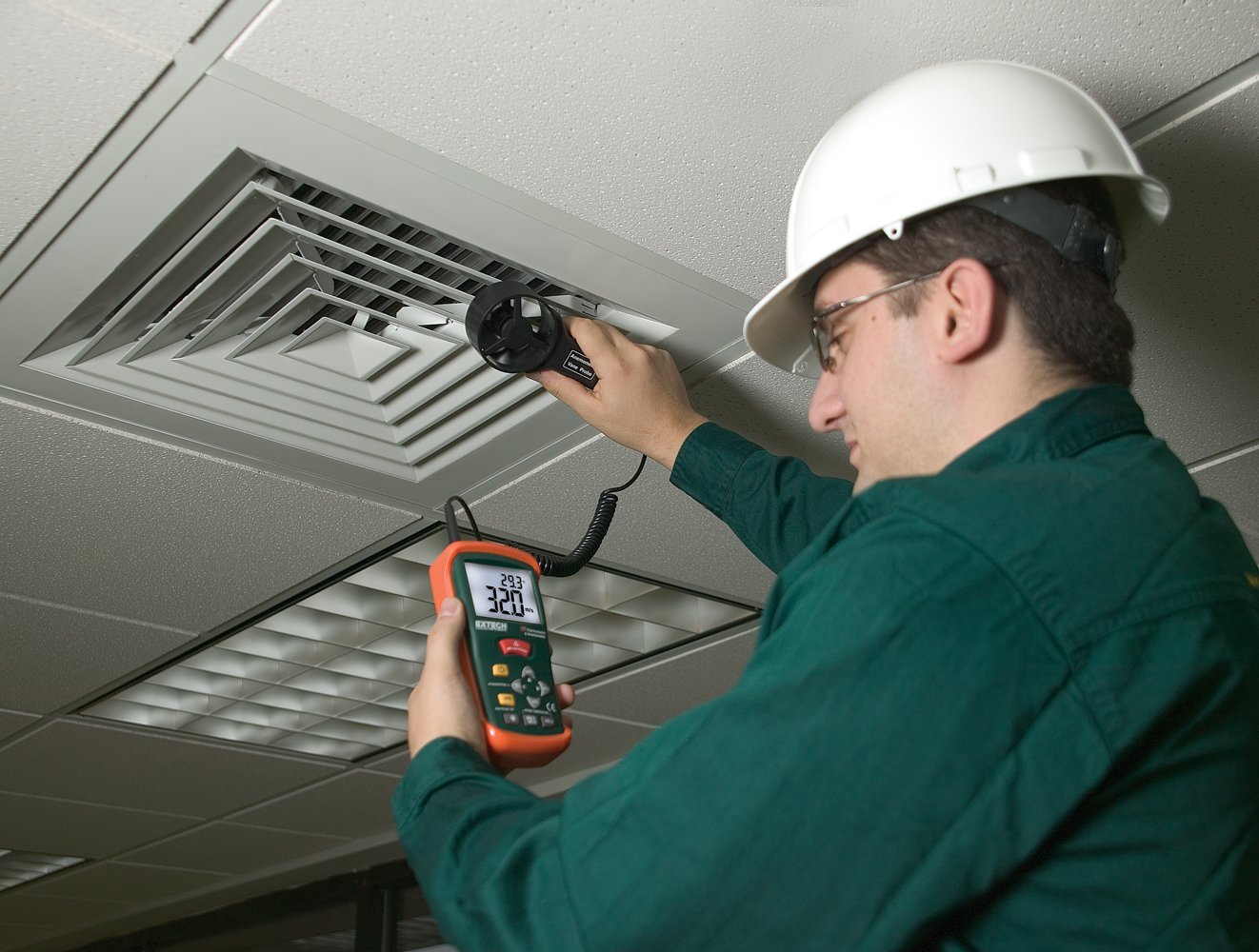

Окончательная оценка включает проведение испытаний вентиляции с применением специальных приборов, регистрацию полученных данных и оформление соответствующих заключений. Пусконаладка включают в себя замеры давления в системе и уровень шумов, температуру приточного потока и фактический расход воздуха.

Контрольная точка 5: Приемка готовой системы

Последний этап предполагает комплексную проверку функционирования вентиляционной системы перед подписанием акта приема-передачи работ. Заказчик определяет степень удовлетворенности качеством выполнения заданий по следующим критериям:

• равномерность поступления и выхода воздуха из помещений;
• уровень посторонних звуков и вибраций;
• скорость обновления воздушной массы в зоне постоянного нахождения людей;
• целостность покрытия поверхностей воздуховодов и ограждающих конструкций.

В результате успешной приемки вентиляции объект получает полную исполнительную документацию, включающую паспортные данные оборудования, акт выполненных работ (в том числе скрытых, если были), протоколов ПНР, инструкцию по эксплуатации. В заключение подрядчик проводит инструктаж по управлению системой и ее базовому обслуживанию.

Методы оценки качества монтажа

Существует несколько способов оценить качество проведенных работ:

• Визуальная инспекция: позволяет выявить очевидные нарушения идефекты монтажа.
• Измерительные процедуры: применяют специальные инструменты для выявления погрешностей размеров и ориентации оборудования.
• Испытательные мероприятия: включают тесты герметичности, определение объемов перемещаемого воздуха и иных показателей работы системы.

Правильно выбранные методики обеспечивают высокую точность оценки состояния вентиляционной системы и помогают вовремя обнаружить недостатки. Методы проверки контрольных точек подразумевают использование различных инструментов и измерительного оборудования.

Таблица 2. Рекомендованные инструменты и приспособления

Корректность установки уплотнений в стыковочных узлах воздуховодов контролируют с использованием калиброванного инструмента либо посредством частичной ревизии отдельных соединений.

Требования к выбору мест замеров

Замеры давления и воздушных потоков внутри каналов выполняют исключительно на ровных участках воздуховодов. Расположение измерительных зон должно находиться на расстоянии минимум шести гидродинамических диаметров от области искажения воздушного потока (например, отводов, заслонок, перегородок) и максимум двух гидродинамических диаметров перед ним.

Если речь идет о заборе воздуха через вентиляционные решетки, число контрольных точек прямо связано с количеством самих отверстий в аэрационном фасаде здания. Точки замера вибраций вентиляторного оборудования выбираются после завершения настройки вентиляционной системы и стабилизации характеристик воздушной сети. Замер производится специальными приборами — виброметрическими аппаратами или устройствами акустической диагностики.

Если вентиляторы оснащены механизмом плавного управления скоростью вращения вала, выбор частоты мониторинга базируется на показателях максимальных колебаний вибрации в выбранных контрольных зонах.

Нормативная база контроля

Качество монтажных работ систем вентиляции, включая определение размещения контрольных участков, регулируется официальными стандартами и правилами:

• ГОСТ 34060-2017: определяет порядок
• испытаний вентиляции
• и регулировок сетей, предъявляет общие правила исполнения мероприятий.

СТО НОСТРОЙ 2.24.2-2011: формулирует требования к размещению контрольных секций для замеров статического давления и скоростных показателей воздушных масс в каналах различного типа поперечного сечения.

Периодичность проверок состояния вентиляционных систем

Регламентированная процедура периодичности технического осмотра вентиляционных установок следующая:

• каждые 2 года для общеобменных и климатических систем;
• ежегодный осмотр местных вытяжных и приточных устройств;
• ежемесячный мониторинг вентиляционных конструкций помещений, где имеются вещества первой и второй группы токсикологической опасности;
• каждые три года испытание механизированных и естественных систем вентиляции общего назначения.

Кроме того, вне зависимости от прошедшего времени регулярной эксплуатации обязательно выполнение повторных осмотров и тестирования вентиляционных систем после любого существенного изменения условий производства или внутренней инфраструктуры помещения, после модернизации оборудования или капитальной перепланировки пространства.

Дополнительно продолжительность интервала между техническими осмотрами определяется рядом специфичных факторов, представленных в нижеследующей таблице.

Таблица 4. Факторы, определяющие частоту проверок

В регионах севера России особое внимание уделяется состоянию наружных частей вентиляционных шахт, поскольку они подвержены риску замерзания и последующего нарушения циркуляции воздуха.

Таким образом, соблюдение норм и стандартов является обязательным условием поддержания эффективности и надежности функционирования инженерных коммуникаций.

Заключение

Осуществляя мониторинг монтажа вентиляционной системы на каждом этапе, заказчик снижает риски возникновения непредвиденных затрат и гарантирует долгосрочную эксплуатацию установленной системы. Грамотный подход обеспечивает оптимальный микроклимат внутри помещений, улучшает самочувствие находящихся там людей и способствует экономии энергоресурсов.

Инвестируя в качественный монтаж вентиляции сегодня, вы избегаете значительных расходов на ремонт и переделку завтра.
