Вентиляция может исправно запускаться, подавать требуемый объём воздуха, поддерживать температуру — при этом создавать постоянный гул, свист либо заметную вибрацию. В офисе такой фон мешает работе, в ресторане снижает комфорт гостей, в медицинском центре становится особенно критичным, а на производственном объекте может сигнализировать о неудачном режиме вентилятора или проблемах с креплением сети.
Распространённая реакция — поставить дополнительный шумоглушитель либо снизить обороты. Однако одинаковый звук может иметь разные причины. Свист часто связан со скоростью потока, низкочастотный гул — с вентилятором, дрожание потолка — с передачей вибрации через крепления.
Поэтому шум вентиляции устраняют не «на слух». Сначала определяют источник, путь распространения звука, аэродинамический режим. Только затем выбирают решение: балансировку, изменение трассы, виброизоляцию, настройку вентилятора либо шумоглушение.
Почему шум вентиляции — не одна проблема
Под словом «шум» скрываются разные физические процессы. Если их не разделить, поиск решения превращается в череду экспериментов: меняют решётки, добавляют изоляцию, уменьшают обороты, устанавливают глушитель. Иногда эффект появляется, но причина остаётся.
Условно источники можно разделить на три группы.
Механический шум появляется в вентиляторе, электродвигателе, подшипниковых узлах, вращающихся деталях. Обычно это равномерный гул, рокот, периодические биения.
Аэродинамический шум связан с движением потока. Он возникает возле клапанов, решёток, резких поворотов, переходов, участков с высокой скоростью. На слух это чаще свист, шипение, вой.
Структурный шум передаётся через металл на стены, перекрытия, подвесы. Источник может находиться далеко от точки, где звук ощущается сильнее всего.
Разница принципиальна. Шумоглушитель способен снизить звук, распространяющийся по воздушному тракту, но почти не поможет, если вентилятор жёстко связан с перекрытием. Виброопора уменьшит передачу колебаний, но не исправит свист на почти закрытом клапане.

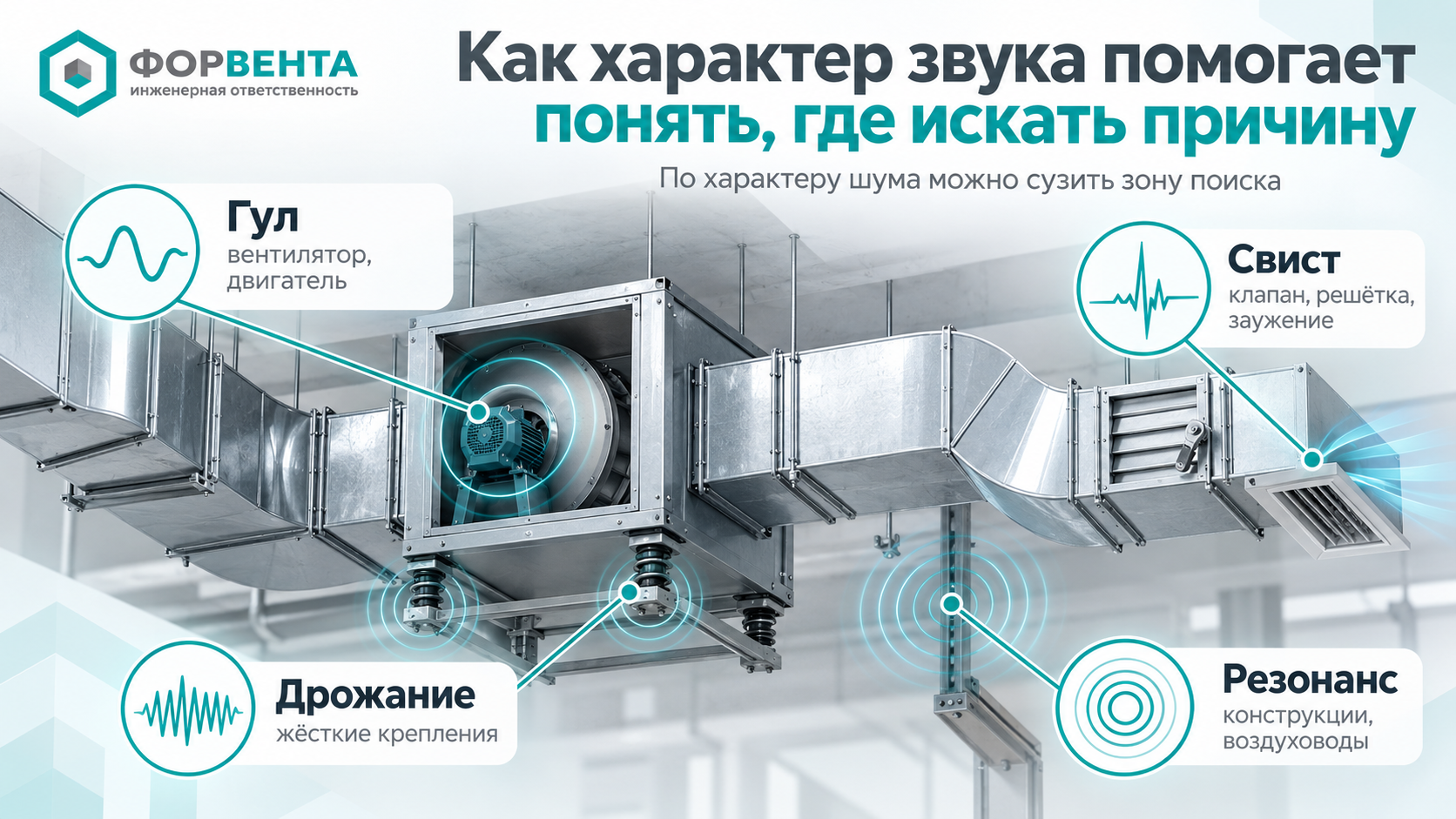

Как характер звука помогает понять, где искать причину
Характер шума не заменяет измерений, но помогает быстро сузить область поиска. Особенно полезно проследить, меняется ли звук при переключении режима, регулировке частоты вентилятора, открывании клапана.
| Характер звука | Где искать причину | Что стоит проверить |
| Низкий ровный гул | Вентилятор, двигатель | Обороты, подшипники, рабочий режим |
| Свист | Решётка, клапан, заужение | Скорость, сечение, степень открытия |
| Шипение или вой | Турбулентный участок | Повороты, переходы, тройники |
| Дрожание стены или потолка | Жёсткая передача вибрации | Подвесы, опоры, гибкие вставки |
| Резонанс на отдельных оборотах | Канал, рама, строительная конструкция | Жёсткость, точки контакта, частоту вращения |
Например, если при уменьшении частоты гул заметно падает, стоит проверить режим вентилятора. Если звук почти не меняется, но дрожание чувствуется рукой на стене, внимание смещается к опорам, подвесам, местам контакта воздуховодов со строительными конструкциями.
На одном объекте могут одновременно присутствовать несколько причин. Поэтому диагностику строят не вокруг одного симптома, а вокруг всей цепочки: источник → путь передачи → место, где шум воспринимается.
Почему исправный вентилятор может работать громко
Вентилятор способен быть технически исправным, но находиться в неудачном аэродинамическом режиме.
Проектировщик рассчитывает агрегат для определённой производительности, давления, сопротивления сети. После реализации фактические условия могут отличаться. Добавился лишний поворот, фильтр создаёт большее сопротивление, клапан прикрыт сильнее расчётного, перед входом нет достаточного прямого участка.
Тогда рабочее колесо получает неравномерный поток. Чтобы сохранить требуемую подачу, частоту повышают. Гул усиливается, появляется турбулентность, растёт нагрузка на отдельные участки сети.
Особенно чувствителен вход вентилятора. Резкий поворот непосредственно перед ним создаёт перекошенный профиль скорости. Одна часть колеса получает больше потока, другая меньше. Агрегат исправен, но акустика ухудшается.
Поэтому замена на «более тихую модель» без проверки аэродинамики может ничего не изменить. Новый вентилятор окажется в тех же условиях.
Аэродинамический шум: скорость, повороты и заужения
Свист возле решётки часто начинается с высокой локальной скорости. Воздух проходит через небольшое свободное сечение, ускоряется, за препятствием образуются вихри.
Похожий эффект появляется на резком переходе с большого диаметра на малый, коротком отводе, тесном тройнике. Чем сильнее поток меняет направление либо скорость, тем больше вероятность заметного шума.
Характерный пример — ближняя ветвь получает избыточную подачу. Чтобы вернуть её к расчётному значению, клапан почти закрывают. По цифрам всё выглядит приемлемо, однако на узком проходе возникает свист.
Здесь нет смысла начинать с замены решётки. Сначала стоит понять, почему именно эта ветвь перегружена. Возможно, требуется перераспределить воздух на магистрали, изменить положение регулирующих элементов, скорректировать общий режим.
Важно помнить: акустический эффект формируется всей трассой. Источником способен стать не только вентилятор, но также клапан, переход, решётка, шумоглушитель либо выбросной участок.
Как вибрация передаётся на конструкции здания
Самый неприятный вариант — когда вентилятор слышен не рядом с ним, а в соседнем кабинете или на другом этаже.
Причина может быть в структурной передаче. Колебания корпуса уходят на раму, затем на перекрытие, подвесы, металлические каналы. Большая поверхность стены или потолка начинает работать как вторичный излучатель.
Поэтому низкий гул бывает сложно найти на слух: возле венткамеры он воспринимается умеренно, а в рабочем кабинете становится отчётливым.
Для разрыва такого пути применяют виброизоляторы, гибкие вставки, корректные подвесы. Но важно проверить всю цепочку. Если воздуховод после гибкого соединения жёстко упирается в стену, появляется обходной путь передачи.
То же происходит, когда металлическая трасса касается перекрытия, подвес установлен без виброразвязки, трубопровод связан с рамой вентиляционной установки.
Поэтому задача — не добавить один резиновый элемент, а убрать жёсткие мостики между источником колебаний и строительными конструкциями.
Почему шумоглушитель помогает не всегда
Шумоглушитель — полезный элемент, но не универсальное средство.
Он работает с воздушным шумом, распространяющимся внутри канала. Если проблема возникла из-за разбалансировки вентилятора, жёстких креплений или резонанса перекрытия, дополнительный глушитель не устраняет источник.
Более того, любой такой элемент создаёт сопротивление. Если его установить в участок с высокой либо сильно неравномерной скоростью, внутри способен появиться дополнительный аэродинамический звук.
Представим сеть, где вентилятор уже работает на повышенной частоте из-за большого сопротивления. Добавляем ещё один глушитель. Сопротивление возрастает. Автоматика увеличивает обороты, чтобы сохранить требуемую подачу. Вместо ожидаемого эффекта гул вентилятора становится заметнее.
Поэтому до установки дополнительного акустического элемента стоит получить ответы на три вопроса:
где рождается звук → по какому пути распространяется → какой механизм нужно ослабить.
Только после этого понятно, нужен ли глушитель, изменение трассы, снижение локальной скорости либо виброизоляция.
Как геометрия трассы усиливает шум
На плане хочется провести воздуховоды компактно. На реальном объекте рядом проходят кабельные лотки, трубопроводы, балки, спринклеры. Из-за этого появляются короткие переходы, тесные повороты, сложные тройники.
С точки зрения прокладки всё помещается. С точки зрения аэродинамики поток получает серию возмущений.
Особенно нежелательны резкие изменения непосредственно перед вентилятором, регулирующим клапаном или шумоглушителем. Поток не успевает выровняться, поэтому следующий элемент получает неравномерную нагрузку.
На уже готовом объекте исправление трассы может оказаться сложным: потолок закрыт, отделка завершена, вокруг проходят другие коммуникации.
В таких случаях диагностика помогает определить участок, где изменение даст наибольший эффект. Иногда достаточно увеличить локальное сечение, переделать один переход, изменить радиус отвода, перенести клапан дальше от решётки.
Поэтому при поиске причины важно смотреть не только на сам шумящий элемент, но также на несколько метров сети до него.
Почему балансировка связана с акустикой
Неотбалансированная сеть почти всегда создаёт участки с разной аэродинамической нагрузкой.
Ближняя ветвь получает избыток, поэтому её приходится ограничивать. На клапане растёт локальная скорость. Появляется свист. Удалённая ветвь, напротив, недополучает воздух.
Попытка сделать первую точку тише ещё большим прикрытием заслонки ухудшает ситуацию.
Поэтому диагностика акустики должна включать проверку фактического распределения воздуха. Без замеров невозможно понять, вызван ли звук ошибкой самого элемента или неверным балансом всей сети.
Особенно это заметно после перепланировки. Например, в ресторане перенесли несколько решёток, изменили назначение части зала, но магистраль оставили прежней. Одни участки оказываются перегружены, другие работают ниже расчётного режима.
Правильная последовательность: сначала восстановить общий баланс, затем оценивать остаточный шум.
Как проходит диагностика шумной вентиляции
Диагностика должна связать акустику с реальными аэродинамическими параметрами. Поэтому просто пройти по объекту и определить источник «на слух» недостаточно.
Сначала фиксируют, где шум проявляется сильнее, при каких режимах меняется, связан ли он с одной установкой или несколькими. Затем проверяют скорости, давление, фактическую подачу, вибрацию на корпусе, раме, воздуховодах, строительных конструкциях.
Практическая последовательность может выглядеть так:
- определить проблемные точки;
- проверить изменение звука при разных режимах;
- измерить скорость, давление, фактическую подачу;
- оценить режим вентилятора;
- проверить вибрацию корпуса, каналов, перекрытий;
- осмотреть гибкие вставки, подвесы, точки жёсткого контакта;
- проанализировать трассу возле проблемного участка;
- проверить балансировку ветвей;
- оценить настройки автоматики;
- выполнить повторные замеры после корректировки.
Такая схема позволяет отделить симптом от причины. Если свист появился из-за перегруженной ветви, это покажут аэродинамические измерения. Если проблема структурная, вибрация обнаружится на перекрытии или подвесе.

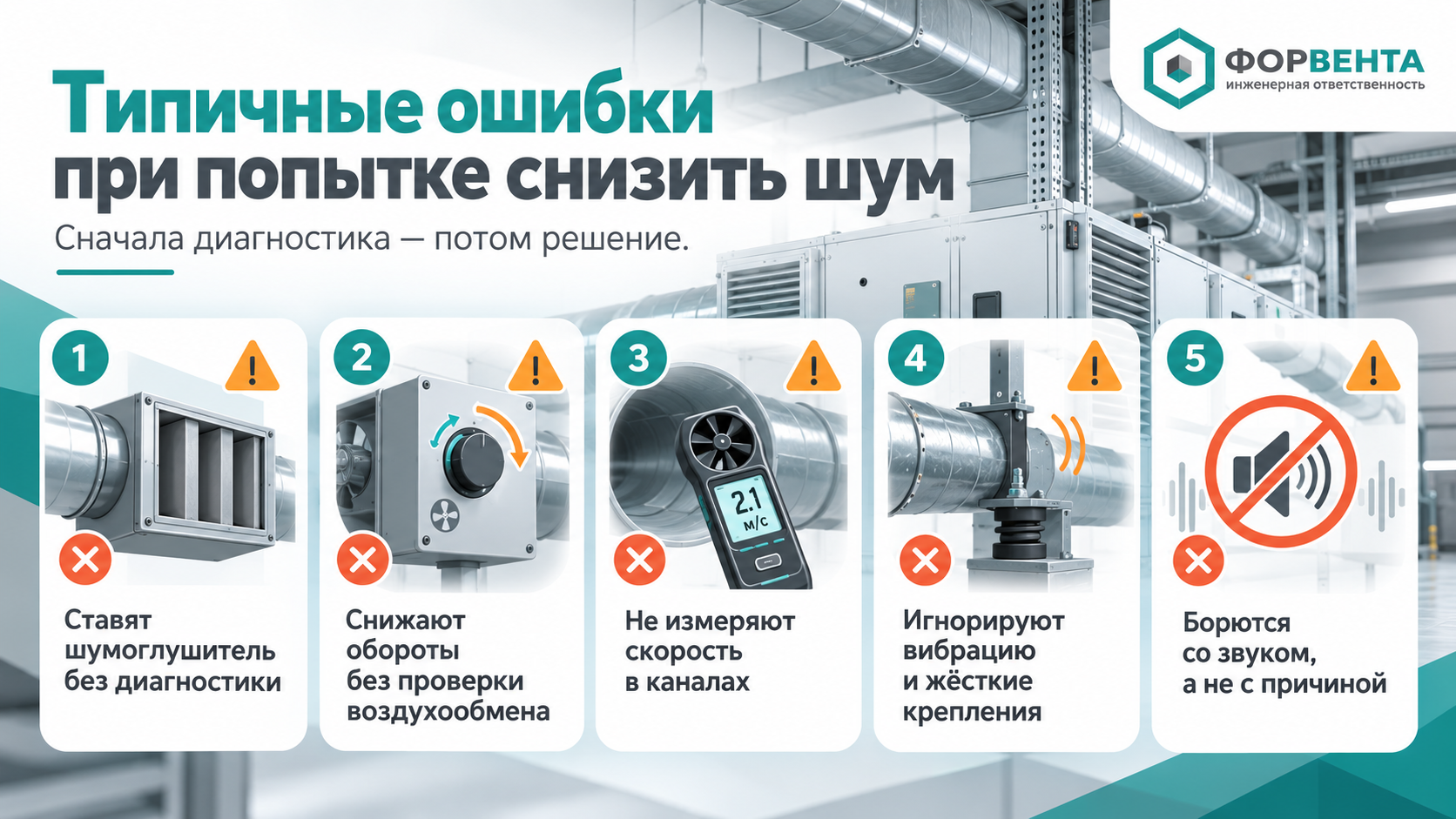

Типичные ошибки при попытке сделать вентиляцию тише
Большинство неудачных доработок объединяет одна особенность: решение выбирают до диагностики. На объекте появляется дополнительный глушитель, новая решётка либо толстая изоляция, хотя причина находится совсем в другом месте.
Особенно стоит избегать следующих сценариев:
- сразу устанавливать дополнительный шумоглушитель;
- снижать частоту вентилятора без проверки воздухообмена;
- менять решётки без измерения скорости;
- игнорировать жёсткие контакты каналов со строительными конструкциями;
- не проверять фактический режим вентилятора;
- пытаться убрать свист прикрытием клапана;
- закрывать воздуховод изоляцией, когда источник находится в механическом узле;
- оценивать исправление только на слух.
Если после изменения сеть стала тише, но перестала обеспечивать требуемую подачу, задачу нельзя считать решённой.
Поэтому контрольные измерения нужны как до корректировки, так и после неё.
Какой результат должен получить заказчик
Для заказчика итог диагностики — не формулировка «нашли шумный участок». Должно быть понятно, почему возникла проблема, что требуется изменить, как это скажется на параметрах вентиляции.
После доработки проверяют не только уровень звука. Вентилятор должен оставаться в обоснованном режиме, баланс ветвей — сохраняться, локальные скорости — не создавать нового свиста, вибрация — не уходить на стены или перекрытия.
Если установлен шумоглушитель, нужно убедиться, что дополнительное сопротивление учтено.
Если изменили частоту вентилятора, необходимо проверить воздухообмен.
Если переделали часть трассы, стоит повторить замеры на связанных ветвях.
Хорошее решение делает вентиляцию тише без ухудшения её основной функции.
Вывод: бороться нужно с причиной, а не со звуком
Гул, свист, вибрация могут выглядеть одной проблемой, но требуют разных технических решений.
Свист заставляет проверить скорость, клапаны, решётки, геометрию. Гул — режим вентилятора, механические узлы. Дрожание конструкций — опоры, гибкие вставки, места жёсткой передачи.
Шумоглушитель эффективен только там, где он воздействует на реальный путь распространения звука.
Поэтому последовательность всегда одна:
диагностика → измерения → поиск источника → техническое решение → контрольный замер.
Такой подход позволяет не просто снизить шум, а сохранить расчётную работу вентиляции.
