Большой склад легко обмануть одним числом. На плане есть площадь, высота, объём; кажется, что достаточно назначить кратность, умножить её на кубатуру — задача решена. На практике этого мало. Высокие стеллажи дробят пространство на проходы, ворота меняют баланс при каждом открытии, погрузочная техника добавляет собственную нагрузку, а рабочие участки требуют другого режима, чем ряды длительного хранения.
Поэтому вентиляцию логистического комплекса рассчитывают не по одной формуле. Сначала собирают реальные исходные данные, затем проверяют несколько ограничений: людей, технику, загрязнения, условия хранения, температурный режим, высоту, схему стеллажей, зарядные участки. Уже потом становится понятно, какой воздухообмен нужен каждой части объекта.
Расчёт отвечает на вопрос «сколько подавать и удалять». Воздухораспределение отвечает на второй, не менее важный вопрос: дойдёт ли свежая подача туда, где она действительно нужна.
Почему площадь склада ничего не говорит о требуемом воздухообмене
Два склада площадью по 5 000 м² могут требовать разных решений. В одном хранят упакованный товар, работают несколько сотрудников, перемещение выполняют электропогрузчики. В другом идёт постоянная комплектация, открываются доковые ворота, по проездам работает техника с ДВС, часть помещений имеет отдельные требования к температуре.
Геометрия совпадает, реальные нагрузки — нет.
Высота тоже меняет картину. При потолке 12–14 метров общий объём огромен, но люди работают в нижней части. Если весь приток подать высоко, формально расчётный объём будет присутствовать, однако в рабочей области может сохраняться застой. Стеллажи дополнительно мешают свободному перемещению по ширине склада.
Поэтому проект начинают не с вопроса «какая кратность нужна», а с вопроса «какие процессы происходят в каждой части комплекса».
Какие исходные данные нужны до расчёта
Чем точнее исходная информация, тем меньше риск получить вентиляцию, которая соответствует расчётной таблице, но плохо работает на реальном объекте. До проектирования полезно собрать не только архитектурный план, но также данные по логистике, технике, персоналу, условиям хранения, воротам.
Минимальный набор включает:
- площадь, высоту, общий объём здания;
- план стеллажей, проходов, мезонинов;
- количество сотрудников по сменам;
- тип погрузчиков, их число, режим движения;
- количество ворот, частоту открывания;
- участки комплектации, упаковки, приёмки, отгрузки;
- условия хранения товара;
- зарядные посты, тип аккумуляторов;
- требования к температуре, чистоте притока;
- предполагаемый режим зимой, летом.
Если часть этих данных неизвестна, расчёт стоит вести по сценариям. Например: обычная смена, пиковая загрузка, одновременная работа максимального числа погрузчиков, зимний режим с частым открытием ворот.
Почему одной кратности воздухообмена недостаточно
Кратность остаётся полезным инструментом, но она описывает только отношение подаваемого объёма к кубатуре здания. Она не показывает, сколько свежей подачи нужно людям, сколько требуется для удаления продуктов сгорания, какова нагрузка от зарядного участка, что происходит возле доков.
Поэтому итоговый воздухообмен проверяют по нескольким условиям. Один расчёт выполняют по объёму здания, другой — по людям, третий — по загрязнениям от техники. Для специальных участков добавляют отдельные ограничения.
В качестве базовой проверки используют:
L = n × V
где:
L — требуемая подача, м³/ч;
n — принятая кратность, 1/ч;
V — объём склада, м³.
Эта формула удобна как первый ориентир, но не должна быть единственным основанием.
Как рассчитывается воздухообмен склада
Допустим, склад имеет площадь 6 000 м² при высоте 12 м. Его объём — 72 000 м³. Если предварительно принять однократный обмен, получится 72 000 м³/ч.
Но это число ещё ничего не говорит о достаточности решения. Нужно проверить, сколько людей находится на смене, используется ли техника с ДВС, есть ли упаковочные участки, как часто открываются ворота, какие условия нужны товару.
Если расчёт по загрязнениям покажет больший объём, ориентируются уже на него. Если основной лимит создаёт рабочая область с персоналом, важнее обеспечить подачу именно туда. Если склад почти безлюдный, но с высокой нагрузкой от техники, санитарный расчёт по людям станет второстепенным.
Поэтому проектный объём формируется не одной формулой, а выбором наиболее требовательного сценария плюс проверкой распределения по разным частям здания.

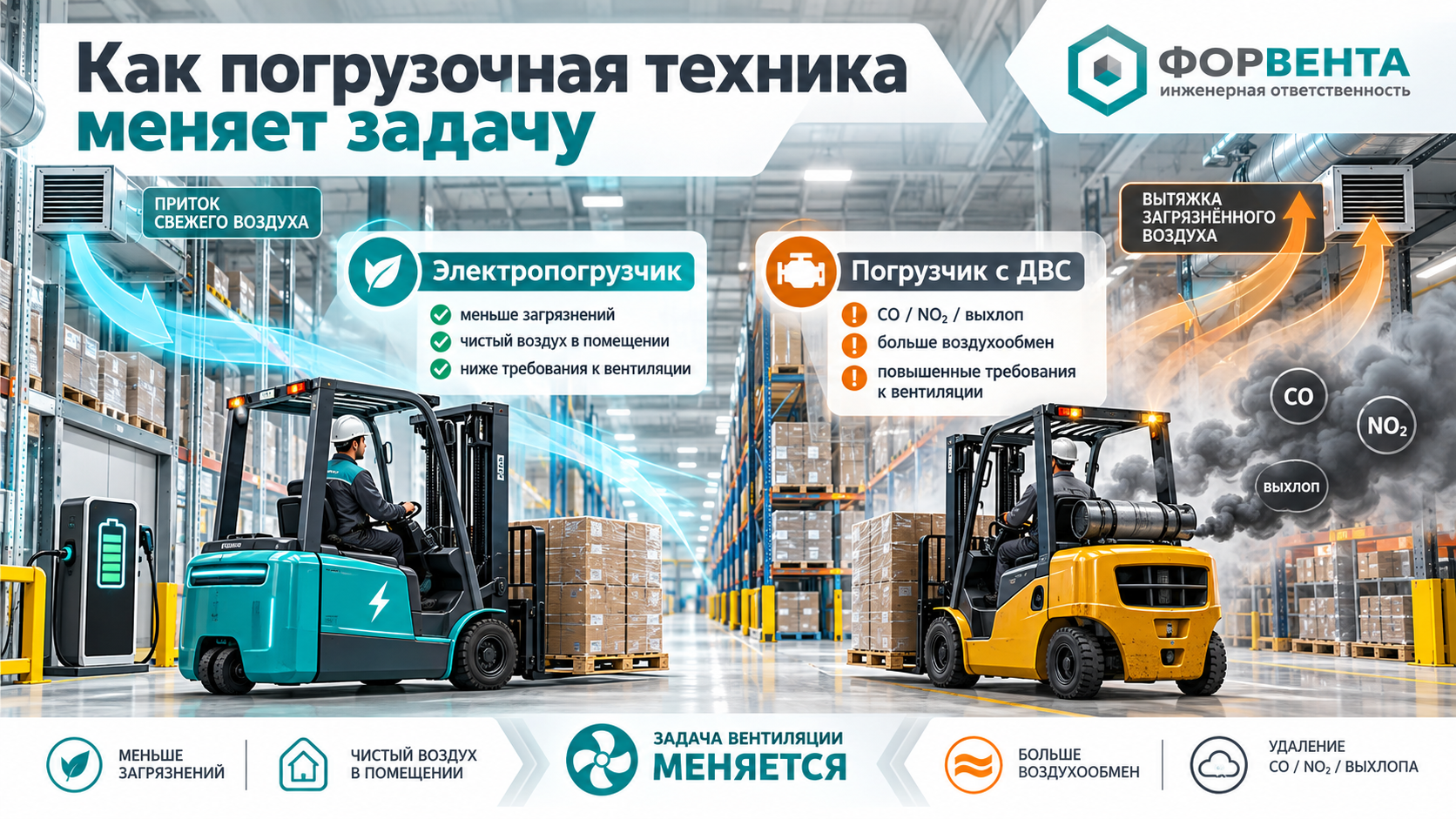

Как погрузочная техника меняет задачу
Состав парка техники способен полностью изменить расчёт. Электропогрузчики не создают продуктов сгорания внутри здания, поэтому основная нагрузка от них связана с движением людей, нагревом приводов, зарядкой аккумуляторов в отдельном секторе.
Дизельные либо газовые погрузчики требуют другой проверки. При их работе появляются CO, NO₂, другие компоненты выхлопа. Тогда общего обмена по кубатуре недостаточно: нужно оценить возможные выделения, режим движения, число одновременно работающих машин, длительность смены.
Практический вывод простой: два одинаковых склада могут иметь разную вентиляционную производительность только из-за типа погрузчиков.
Отдельно полезна автоматика по датчикам качества воздушной среды там, где нагрузка меняется в течение смены. Это позволяет не держать максимальную производительность постоянно, а усиливать вытяжку при росте концентраций.
Почему высота склада и стеллажи меняют аэродинамику
Высокий склад нельзя воспринимать как пустой прямоугольный объём. После установки стеллажей появляются длинные коридоры, тупиковые участки, верхние карманы, области с разной температурой. Под кровлей накапливается тёплая масса, а внизу может сохраняться слабая циркуляция.
Если приточные устройства находятся только под потолком, свежая подача не всегда опускается в рабочую часть. Особенно это заметно при высокой стеллажной застройке.
Для таких объектов полезно рассматривать подачу на нескольких уровнях либо направлять струи вдоль проходов. Решение зависит от высоты, геометрии рядов, скорости истечения, температурного перепада.
Важно также не перекрыть струю конструкциями стеллажей. Хорошая схема на пустом плане способна потерять смысл после установки хранения.
Зачем делить логистический комплекс на отдельные участки
Логистический комплекс почти никогда не однороден. Доковая часть живёт в одном режиме, хранение — в другом, комплектация — в третьем. Если дать всем одинаковую кратность, часть здания получит избыточный обмен, а наиболее нагруженные участки — недостаточный.
Полезно выделять как минимум:
- длительное хранение;
- комплектацию, упаковку;
- приёмку, отгрузку;
- доковую часть;
- административно-бытовой блок;
- зарядные посты;
- специальные камеры либо сектора с отдельными требованиями.
Для каждой части оценивают свою нагрузку, затем сводят её в общую схему. Такой подход помогает распределить производительность туда, где она действительно нужна, а не равномерно распределять её по всей кубатуре.
Как организовать приток и вытяжку
Даже точный расчёт не гарантирует хороший режим, если приточная решётка и вытяжка образуют короткий путь. Свежая подача способна пройти несколько метров под потолком, попасть в вытяжной проём, почти не затронув проходы между стеллажами.
Поэтому проект проверяют по траектории движения.
Приток должен заходить в обслуживаемую часть, проходить через рабочие места, затем удаляться там, где накапливается нагрев либо загрязнения. Для высокого здания часто полезна верхняя вытяжка, но её обязательно увязывают с подачей на нужном уровне.
В доковой части отдельно учитывают ворота. При частом открытии они сами становятся мощным каналом обмена с улицей. Зимой это меняет тепловой баланс, создаёт холодные струи, меняет направление перетоков. Нельзя считать ворота просто элементом ограждения.
Что происходит зимой и летом
Один и тот же склад ведёт себя по-разному в январе и июле.
Зимой большой объём наружного притока нужно нагревать. Одновременно через ворота поступает холодная масса, особенно в секторе активной отгрузки. Если автоматика не учитывает режим ворот, температура у доков будет заметно отличаться от центральной части.
Летом ситуация обратная. Под кровлей накапливается перегретая масса, температурное расслоение усиливается. Если товар чувствителен к температуре, одной вентиляции может быть недостаточно; тогда требуется охлаждение либо комбинированная схема.
Для высокого склада полезно анализировать температуру по высоте: рабочая часть, средний уровень стеллажей, верхняя область под кровлей. Один датчик у двери не показывает реальную картину.
Зарядные участки: отдельный расчёт
Зарядка тяговых аккумуляторов должна рассматриваться отдельно от общего склада. Тип батарей определяет характер задачи. Для некоторых свинцово-кислотных аккумуляторов при заряде возможно выделение водорода, поэтому требуется специальная проверка воздухообмена, верхнего удаления, автоматики.
До проекта важно знать:
- тип АКБ;
- количество одновременно заряжаемых батарей;
- ёмкость;
- режим заряда;
- расположение зарядных постов;
- паспортные данные зарядных устройств.
Если просто включить зарядную часть в общий расчёт по кубатуре здания, локальная нагрузка может оказаться незамеченной.

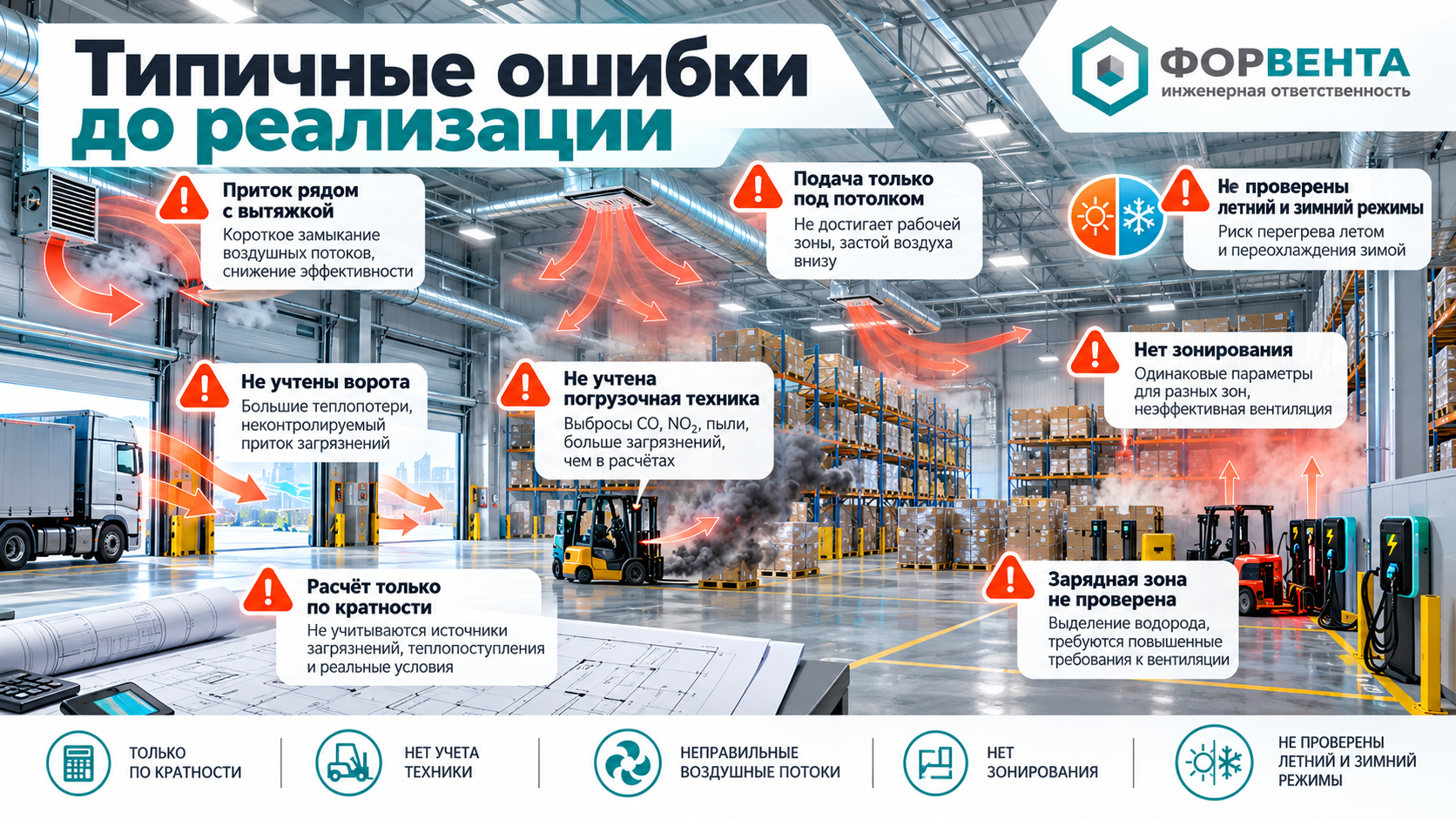

Типичные ошибки до реализации
Большинство проблем появляется не из-за отсутствия вентиляторов. Чаще исходные данные собраны неполно либо приток распределён без учёта реальной логистики. Такие ошибки дешевле увидеть на схеме, чем после заполнения склада стеллажами, товарами, техникой.
Наиболее характерны:
- Расчёт только по объёму и кратности. Люди, техника, загрязнения остаются вне проверки.
- Игнорирование погрузчиков. Тип двигателя не включён в исходные данные.
- Подача только под потолком. Рабочая часть получает меньше свежей подачи.
- Отсутствие разделения по функциям. Док, хранение, упаковка работают как один объём.
- Приток рядом с вытяжкой. Формируется короткий путь.
- Ворота не учтены. Реальный баланс зимой отличается от расчётного.
- Нет проверки летнего режима. Под кровлей возникает перегрев.
- Зарядная часть включена в общий расчёт. Специальная нагрузка не рассматривается отдельно.
Что проверить при пусконаладке
Проектная производительность должна быть подтверждена на готовом объекте. Для логистического комплекса особенно важно проверить не только общий объём, но также распределение по отдельным участкам. Большой вентилятор может выдавать паспортные параметры, а дальний проход между стеллажами всё равно останется без нужного обмена.
На пусконаладке проверяют:
- фактический приток;
- вытяжную производительность;
- баланс по разным частям здания;
- температуру на нескольких высотах;
- направление перетоков возле ворот;
- работу автоматики;
- загрязнения при работающей технике;
- режим зарядного участка;
- изменение параметров при пиковом сценарии.
Для высоких складов особенно полезно сравнить рабочую область с верхней частью. Так видно, насколько выражено температурное расслоение.
Что должен получить заказчик
Заказчику нужен не просто вентилятор определённой производительности. Нужна понятная инженерная логика объекта:
какие нагрузки действуют → сколько требуется подавать и удалять → как склад разделён по функциям → как учтены стеллажи → где проходит свежая подача → как работает вытяжка → что происходит у ворот → как ведёт себя объект зимой и летом → какие параметры подтверждены измерениями.
Именно эта цепочка показывает, что решение связано с реальным логистическим процессом, а не с одной цифрой кратности.
Вывод
Воздухообмен склада нельзя определять только по формуле «кратность × объём».
Для логистического комплекса нужно учитывать высоту, стеллажи, людей, погрузочную технику, ворота, условия хранения, зарядные участки, сезонные режимы. Отдельно оценивается траектория движения свежей подачи.
Расчёт показывает, сколько нужно подать. Грамотное распределение показывает, дойдёт ли этот объём до рабочей части, проходов между стеллажами, доков, других критичных участков.
После реализации параметры подтверждают измерениями на реальном объекте.
