Независимо от назначения здания, сооружения обязательным условием является установка системы дымоудаления. Инженерный комплекс, не позволяющий продуктам горения распространяться по помещениям, представляет собой сложную конструкцию, требует ответственного подхода к проектированию и монтажу.
Основная цель систем дымоудаления – обеспечение безопасности людей, оказавшихся в горящем помещении. Дым содержит токсичные продукты, способные спровоцировать смерть от удушья.
В зависимости от того, насколько правильно спроектирована и смонтирована система удаления дыма, зависит эффективность работы всей противопожарной защиты.
Задачи, выполняемые системой
Во время пожаров люди чаще гибнут не от открытого огня, а от удушья, вызванного токсичными газами, образовавшимися в процессе горения. Противодымная вентиляция позволяет минимизировать человеческие потери.
Основные задачи системы дымоудаления
- Локализация очага задымления. Вентиляция предотвращает проникновение дыма и угарного газа в помещения, смежные очагу возгорания.
- Снижение токсичности и температуры воздуха, удаление ядовитых продуктов горения из зоны пожара.
- Защита путей эвакуации. Благодаря работе системы люди получают возможность покинуть горящее здание через незадымленные лестничные клетки, вестибюли, коридоры, а пожарные – беспрепятственно добраться к участкам, охваченным пламенем.
Правильно спроектированная система вентиляции не только позволяет наладить нормальную эвакуацию людей из охваченного пожаром здания, но и снизить до минимума ущерб, наносимый стихией.
Общее представление о проектировании систем
В эффективности обеспечения безопасности людей, оказавшихся в эпицентре задымления, важную роль играют проектировщики, контролирующие весь процесс – от анализа объекта до ввода системы в эксплуатацию.
Этапы проектирования можно представить таким алгоритмом:
- Анализ здания и оценка возможных рисков.
- Разработка проекта (расчет параметров и выбор типа системы).
- Выбор основного оборудования и комплектующих.
- Контроль за монтажными работами и тестирование системы.
- Подготовка документации и обучение персонала, который будет отвечать за эксплуатацию вентиляции.
Процесс интеграции системы дымоудаления в общий проект здания требует координации действий с инженерами, конструкторами, архитекторами, специалистами, отвечающими за коммуникации.
Нормативные документы и стандарты
Система удаления дыма должна соответствовать законодательным нормам и стандартам, установленным в области пожарной безопасности. Данная документация определяет принципы расчета производительности, выбор материалов, расположение оборудования, правила монтажа.
Обязательные места установки системы дымоудаления
| Место установки — коридор* | Примечание |
| В общественных, жилых зданиях, многофункциональных комплексах при высоте стен более 28 м | Устанавливается в обязательном порядке |
| В цокольных и подвальных этажах с заглублением более 0,5 м | При наличии выходов в помещения с постоянным пребыванием людей |
| В хозяйственно-бытовых, производственных помещениях, общественных зданиях | При отсутствии естественного проветривания** и длине коридоров более 15 м |
Примечание. *Даже если коридоры сообщаются с незадымляемыми лестничными клетками, установка системы обязательна.
**При наличии естественного проветривания нормами предусматриваются следующие требования к оконным проемам: нижняя граница не выше 1,5 м от пола, верхняя – не ниже 2,5 м, ширина не менее 1,6 м. Это обеспечит эффективное удаление предметов горения за счет естественной тяги.
Основные нормативные документы, которыми руководствуются проектировщики: СП 7.13130.2013 «Отопление, вентиляция и кондиционирование воздуха. Требования пожарной безопасности», СНиП 41-01. Технический регламент о безопасности зданий и сооружений.
Принципы проектирования систем дымоудаления
К каждому объекту, оснащаемому вентиляцией, требуется индивидуальный подход. Эффективность и надежность систем зависит от того, насколько ответственно к выполнению задач подойдут проектировщики.
Работа над проектом включает в себя 2 важные стадии, закладывающие основу производительности систем дымоудалениия.
Анализ объекта проектирования
Начальный этап – изучение архитектурных особенностей зданий, определение категорийности помещений. При анализе учитываются характеристики строительных конструкций, инженерные коммуникации, соответствие помещений нормам пожарной безопасности.
Типы зданий
| Тип здания | Особенности проектирования |
| Жилые (многоэтажки высотой более 28 м) | Проект дымоудаления разрабатывается для коридоров каждого этажа. Вентиляционные шахты предусматриваются на каждую секцию длиной до 30 м. Функцию барьера для дыма выполняют двери и противопожарные перегородки |
| Общественные (больницы, офисы, торговые центры) | Важный принцип для данного типа здания – зонирование. Обязательно учитывается наличие атриума, усложняющего расчеты – потребуется специальное компьютерное моделирование вероятного распределения потоков воздуха |
| Промышленные (плюс складские помещения) | Здесь в первую очередь учитываются объемы помещений и категория безопасности объекта. Обязательно наличие систем с естественным побуждением, представленных в виде фонарей в кровле и дымовых люков. К огнестойкости воздуховодов зданий категории А, Б, В предъявляются жесткие требования |
| Паркинги и подземные сооружения | Так как здесь отсутствует возможность использования естественного проветривая, проектируется более мощная аварийная вентиляция с механическим побуждением, рассчитанная на объемные потоки дыма |
Принципы проектирования учитывают все параметры каждого помещения – объем, высоту потолков, а также особенности планировки. Это позволяет органично интегрировать установки, удаляющие дым, в общую систему вентиляции всего здания.
Оценка рисков возгорания
Анализ объектов проектирования включает в себя оценку горючести материалов, из которых изготовлены конструкции. Также во внимание берется наличие и условие хранения легковоспламеняющихся веществ.
При оценке рисков возгорания учитываются такие моменты:
- определение потенциальных источников огня (системы отопления, электрооборудование, кухни и т.п.);
- состояние имеющихся вентиляционных систем;
- вероятные пути распространения огня и дыма;
- эффективность систем пожаротушения и т.п.
В оценке рисков учитываются статистические данные по возгоранию аналогичных объектов. Также определяются возможные последствия спасательных операций. На основании аналитических данных разрабатываются меры по снижению рисков возгорания и его последствий.

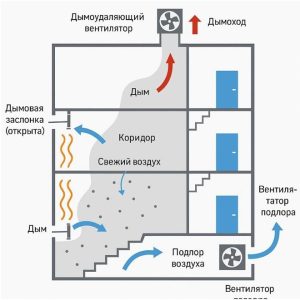

Организация дымоудаления
Эффективность системы дымоудаления предполагает соблюдение нескольких важных принципов:
- Расположение вентиляционных шахт и каналов выбирается таким образом, чтобы обеспечить быстрое удаление дыма и беспрепятственный доступ свежего воздуха.
- Обязательное использование современных технологий автоматической регулировки и аварийной сигнализации.
- Установка противопожарных перегородок и клапанов, препятствующих распространению огня и продуктов горения между этажами и помещениями.
Проектирование вентиляции направлено также на обеспечение надежного технического обслуживания и регулярного контроля работоспособности всех элементов системы.
Определение типа установки дымоудаления
Выбор вида системы зависит от различных факторов – назначения зданий, их особенностей, технических характеристик и многого другого. Существует 2 варианта дымоудаления:
- Естественная вентиляция. Принцип действия основан на физическом законе конвекции, когда горячий воздух поднимается вверх и выводится через открытые окна, специальные вентиляционные шахты или автоматически открывающиеся при пожаре дымовые люки (как правило, расположенные в кровле).
- Принудительная вентиляция. Механический вариант дымоудаления применяется в тех случаях, когда естественной тяги недостаточно. В данном случае понадобятся мощные вентиляторы, откачивающие дым из помещений.
Принцип дымоудаления в жилых домах отличается от систем, устанавливаемых в общественных местах или на промышленных объектах. Но, не зависимо от типа, все здания должны быть оснащены определенной защитой, обеспечивающей безопасность людей.
Выбор оборудования и компонентов системы
Один из важных этапов проектирования системы дымоудаления – подбор необходимого вентиляционного оборудования, способного работать в экстремальных условиях высоких температур (не менее 400°C).
Основные компоненты дымоудаления
| Оборудование | Принцип работы |
| Дымовые датчики | Мозговой центр системы. Обнаруживают очаги возгорания и подают сигнал на автоматическое управление |
| Клапаны (дымовые и противопожарные) | Это специальные заслонки, срабатывающие на сигнал автоматики дымоудаления. С помощью открывания/закрывания клапанов регулируется направление потока воздуха по вентиляционным каналам |
| Воздуховоды и шахты | Используются для отвода дыма, поэтому должны быть герметичными. Как правило, прокладываются внутри строительных конструкций |
| Вентиляторы дымоудаления | Одни устанавливаются внутри зданий, другие (крышные вентиляторы) – в кровле. Снабжены отдельным источником электропитания и антивибрационным основанием. Должны выдерживать влияние высокой температуры и агрессивной среды |
| Приточные установки | Необходимы для забора свежего воздуха с улицы. Чтобы обеспечить нужное давление внутри помещений, оборудование устанавливается в нижней части лифтовых шахт, лестничных клеток, коридоров |
Современную вентиляцию интегрируют с системами пожаротушения, отопления и вводят в общую диспетчеризацию всего здания. Алгоритмы дымоудаления прописывают в проектной документации и настраивают при пусконаладке.
Критерии выбора оборудования
От качества выбранных компонентов, их характеристик зависит надежность и эффективность вентиляционной системы, безопасность людей. Поэтому выбор оборудования осуществляется по следующим критериям:
- Производительность. Зависит от назначения и размеров помещения, потенциальных источников дыма. Заранее просчитываются объем перемещаемого воздуха и оптимальная скорость движения потока.
- Энергоэффективность. Оценивается возможность интеграции оборудования с системами автоматизации и регулирования под нужные нагрузки. Данный параметр позволяет снизить энергозатраты в процессе эксплуатации.
- Устойчивость к коррозии. Оборудование используется в агрессивных средах, поэтому должно быть выполнено из материалов, стойких к коррозии. Обязательно наличие покрытия, защищающего от воздействия внешних факторов.
- Шумоподавление. Оценивается уровень шума, создаваемого компонентами системы в процессе эксплуатации, а также возможность установки экранов и звукопоглотителей.
- Долговечность. Во внимание берутся надежность производителя, наличие и доступность запасных частей, гарантия сервисного обслуживания.
- Простота монтажа и удобство обслуживания. Здесь в первую очередь подразумеваются легкость сборки, интеграции в общую систему, простота управления и возможность технического обслуживания, доступность источников питания.
- Адаптивность. Имеется в виду способность оборудования подстраиваться под эксплуатационные особенности здания (перепланировка, смена назначения и т.п.). Также учитывается универсальность – возможность оборудования встраиваться в различные системы.
- Соответствие нормам и стандартам. Проверяют, насколько оборудование соответствует действующим нормативным документам в области пожарной безопасности. Подтверждение тому – наличие сертификатов качества.
Помимо технических характеристик следует учитывать и эксплуатационные условия, потенциальные риски, требования законодательства. Правильный выбор оборудования обеспечит не только эффективное удаление дыма в случае пожара, но и долгосрочную защиту жизни и здоровья людей, находящихся в здании.
Последующие этапы
Когда заканчивается стадия проектирования (с необходимыми расчетами и выбором оборудования), приступают к осуществлению следующих этапов формирования системы дымоудаления.
Монтаж
Установка вентиляции выполняется в строгом соответствии с проектом. Важно правильно смонтировать устройства, выдержав уклоны воздуховодов (для отвода конденсата), герметизировать стыки и надежно закрепить тяжелое оборудование. На этой фазе прокладывают инженерные коммуникации, устанавливают противопожарные и дымовые клапаны, монтируют шкафы автоматики.
Пусконаладка
Пусконаладочные работы начинают с визуального осмотра и проверки системы на соответствие проекту. Если все нормально, приступают к тестированию узлов в ручном и автоматическом режимах.
После имитации сигнала «Пожар» проверяют открытие/закрытие клапанов, включение вентиляторов, переключение на резервное питание, а также измеряют скорость потоков воздуха и уровень шума. Только после успешной пусконаладки система считается готовой к эксплуатации.
Обслуживание
Регламент технического обслуживания включает:
- еженедельные визуальные осмотры;
- ежемесячные проверки работоспособности;
- ежегодные наладки.
Проверяют состояние и огнезащиту вентиляционных каналов, уплотнения дверей, работоспособность приводов клапанов и резервных источников питания.
Заключение
Проектирование систем дымоудаления – ответственная задача, требующая глубоких знаний физики, норм пожарной безопасности и опыта работы с разными типами объектов.
Качественный проект дымоудаления должен учитывать все. Грамотный монтаж и регулярное обслуживание системы – гарантия того, что в случае реальной угрозы противодымная защита сработает безотказно, способствуя безопасной эвакуации людей из зоны возгорания.
