Электрощитовая может занимать всего несколько десятков квадратных метров, но внутри неё находятся НКУ, автоматы, силовые шины, частотные преобразователи, ИБП. В трансформаторной нагрузка ещё выше. Поэтому расчёт только по площади или условной кратности часто даёт слабый эффект: вентиляторы включены, а возле наиболее нагруженных шкафов температура продолжает расти.
Сначала определяют тепловыделения. Затем рассчитывают воздухообмен, проверяют жаркий период, формируют движение притока, предусматривают фильтрацию. Только тогда понятно, достаточно вентиляции или требуется дополнительное охлаждение.
Почему электротехнический зал нельзя рассчитывать только по кратности
Кратность показывает, сколько раз за час объём комнаты условно заменяется новым. Для предварительной оценки показатель удобен, но не отвечает на главный вопрос: сколько тепла требуется удалить при реальной электрической нагрузке.
Две электрощитовые одинаковой площади могут требовать разной производительности: состав электротехники важнее геометрии.
Расчёт строят по цепочке:
состав электротехники → электрические потери → тепловыделение → допустимый нагрев → необходимый воздухообмен.
Кратность остаётся проверочным параметром, а не основой расчёта.
Откуда появляется нагрев
Электроэнергия проходит через аппаратуру с потерями. Часть её превращается в нагрев проводников, шин, трансформаторов, силовой электроники.
| Источник | Где появляется нагрев |
| Трансформатор | Магнитопровод, обмотки |
| Частотный преобразователь | Силовая электроника |
| Автоматы | Контакты, проводники |
| Силовые шины | Электрическое сопротивление |
| ИБП | Преобразовательная часть, зарядные устройства |
| Шкафы управления | Блоки питания, пусковая аппаратура |
У разных устройств величина потерь отличается. Поэтому рабочий расчёт нельзя строить по универсальной доле мощности. Нужны паспортные данные. Если точного значения нет, применяют обоснованную оценку как предварительную.
Почему температура важнее количества обменов
Производительность вентилятора сама по себе ещё не показывает, насколько хорошо охлаждается электротехника.
Допустим, проект предусматривает 3 000 м³/ч притока. Решётка находится у двери, вытяжка — рядом под потолком. Значительная часть подачи проходит коротким путём, почти не затрагивая шкафы в глубине зала. По паспорту всё выглядит нормально, а возле преобразователя сохраняется перегрев.
Поэтому температуру контролируют возле наиболее нагруженных узлов:
температура притока → температура возле шкафов → температура вытяжки.
Если формируется горячая зона, увеличение общей производительности не всегда помогает. Иногда нужно менять схему воздухораспределения.
Как рассчитывается воздухообмен по теплоизбыткам
Поступающий объём забирает выделенную энергию, нагревается, затем удаляется.
Базовая зависимость:
L = 3600 × Q / (ρ × c × ΔT)
где:
- L — требуемый воздухообмен, м³/ч;
- Q — суммарные тепловыделения, кВт;
- ρ — плотность воздуха;
- c — удельная теплоёмкость;
- ΔT — допустимая разница температур.
Но рассчитанная цифра ещё не означает, что достаточно поставить вентилятор с такой паспортной производительностью. Нужно учесть сопротивление каналов, решёток, фильтров, клапанов. Характеристика вентилятора без сети отличается от фактической точки после подключения всех элементов.
Почему летний режим считают отдельно
Пока наружная температура заметно ниже допустимой внутри зала, вентиляция эффективно отводит избыток энергии. Чем больше температурная разница, тем выше охлаждающая способность того же объёма притока.
Летом ситуация меняется. Если снаружи +33…+35 °C, а электротехнику требуется удерживать примерно в том же диапазоне, увеличение производительности не делает поступающую среду холоднее.
Поэтому проект проверяют для двух сценариев:
Холодный период: требуется ли снижение производительности, как исключается переохлаждение, как работает автоматика.
Жаркий период: способен ли наружный приток отвести расчётные теплоизбытки.
Если нет, нужна холодильная мощность: кондиционирование либо подача из охлаждённой зоны.

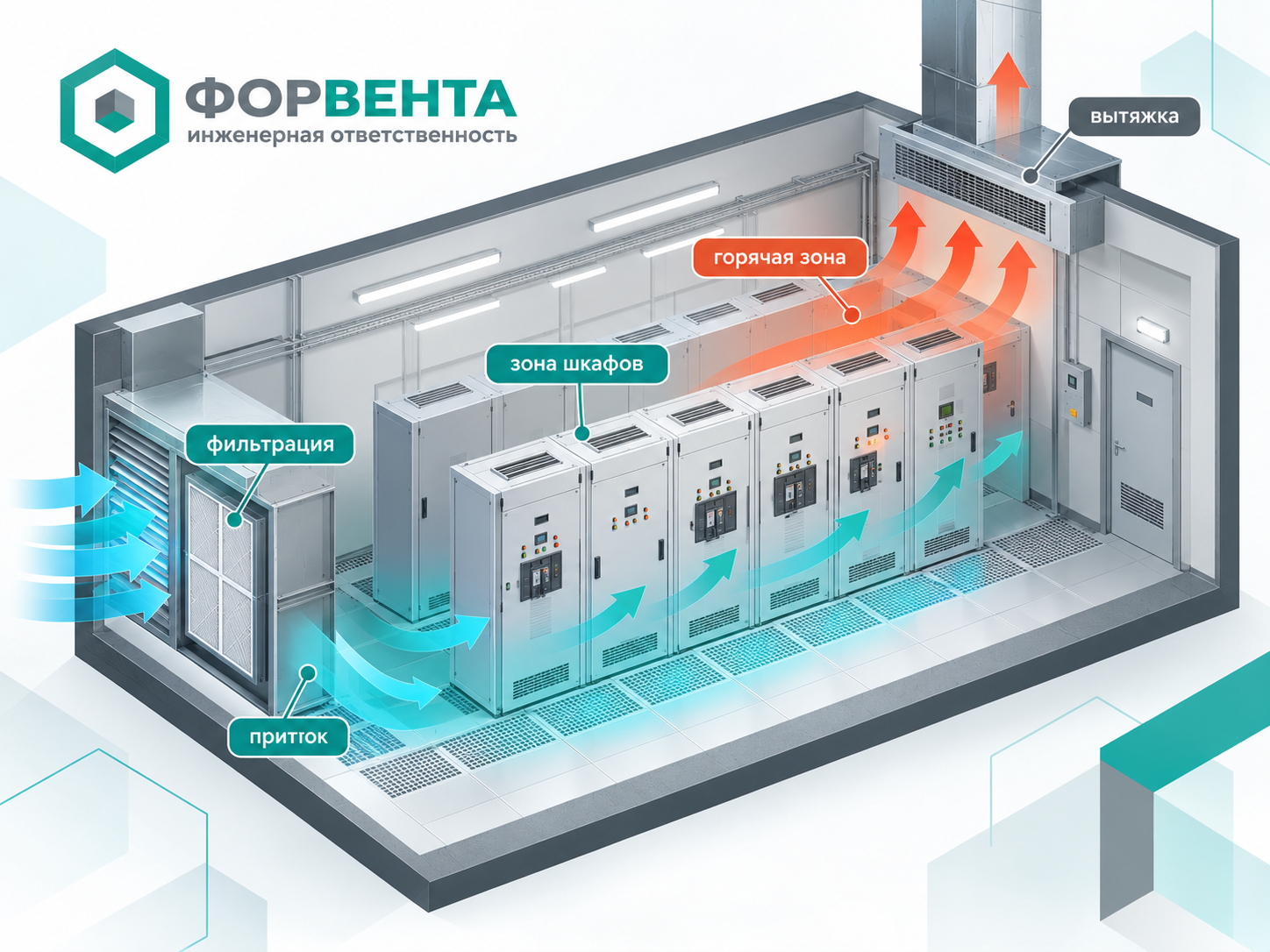

Как должен двигаться приток относительно шкафов
Расчёт м³/ч отвечает на вопрос «сколько». Не менее важный вопрос — «куда».
Для электротехнического зала логична схема:
холодная сторона → шкафы → горячая сторона → вытяжка.
Более холодная подача поступает к нижней части шкафов, проходит через горячие зоны, нагретая среда удаляется сверху.
Путь могут перекрывать шкафы, кабельные лотки, перегородки, фальшпол, двери. Поэтому приточные устройства увязывают с фактической расстановкой электротехники.
Если решётка стоит перед высоким шкафом, струя может удариться в корпус, уйти вверх, оставив зону за шкафом без охлаждения.
Почему электрощитовой нужна защита от пыли
На производственном объекте фильтрация может быть не менее важной, чем удаление нагрева.
Если подавать среду из пыльного цеха без очистки, загрязнения оседают на радиаторах преобразователей, платах, контактах, внутренних каналах шкафов. Со временем слой пыли ухудшает теплоотдачу.
Поэтому приток желательно организовывать через фильтрацию. На объектах с загрязнённой средой также полезен небольшой положительный баланс подачи относительно вытяжки.
Если давление внутри немного выше, через неплотности среда выходит наружу; если ниже — пыль подсасывается через двери, щели, кабельные проходки.
Схема «мощная вытяжка плюс решётка в двери» для пыльного цеха может быть неудачной.
Когда вентиляции недостаточно
Вентиляция использует температурный потенциал наружного притока. Кондиционирование создаёт собственную холодильную мощность.
Если летом наружная температура достаточно низкая относительно допустимой внутри электрощитовой, избыток энергии можно удалить вентобменом. Если разница становится слишком малой, увеличение объёма перестаёт эффективно охлаждать.
Тогда рассматривают кондиционер, прецизионное охлаждение, подачу из зоны здания с более низкой температурой либо комбинированную схему.
Чем отличаются электрощитовая, РУ и трансформаторная
Общий принцип один: определить электрические потери, допустимый температурный режим, затем обеспечить отвод избытка энергии. Но источники нагрузки отличаются.
| Зона | Основная инженерная задача |
| Электрощитовая | Отвод нагрева от НКУ, ПЧ, шин, автоматов |
| РУ | Температурный режим ячеек, чистота притока |
| Трансформаторная | Удаление потерь трансформаторов |
| Зона ИБП | Нагрев преобразователей плюс проверка типа аккумуляторов |
В трансформаторной даже небольшой зал может требовать серьёзного воздухообмена. В РУ важны участки около ячеек и шинных соединений.
Одинаковая площадь не означает одинаковое решение.
Особый случай — ИБП с аккумуляторными батареями
При наличии ИБП сначала определяют тип аккумуляторов.
Для некоторых батарей задача не ограничивается удалением избытка энергии. При определённых режимах заряда возможны газовыделения, поэтому нужны дополнительные исходные данные.
Подрядчику необходимо знать тип АКБ, количество блоков, ёмкость, режим заряда, паспортные требования изготовителя. Если актуально выделение водорода, проект должен отдельно учитывать этот фактор.
Поэтому вопрос «какая мощность ИБП?» недостаточен.

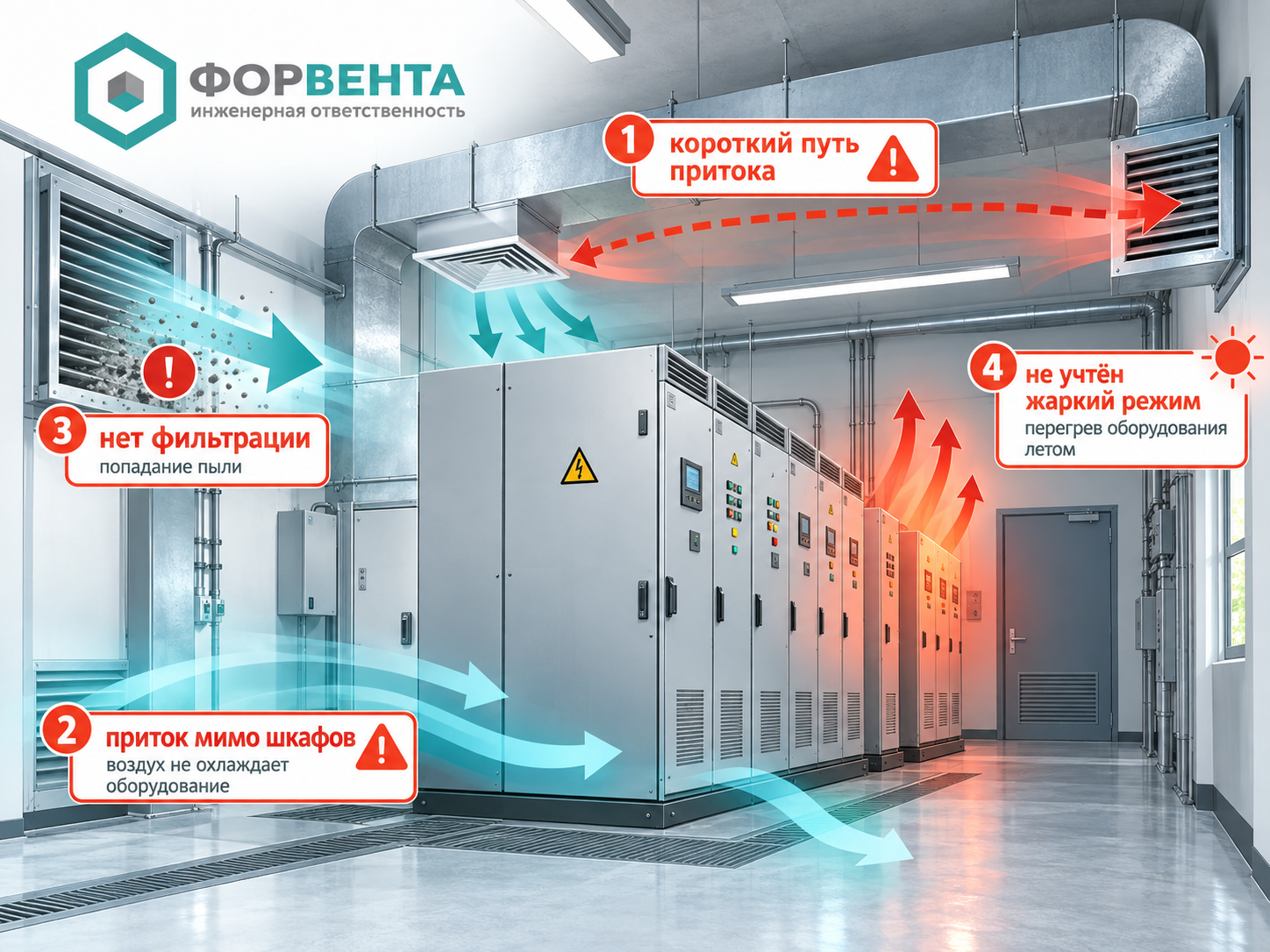

Типичные ошибки до реализации
Чаще вентиляция есть, но построена на неполных исходных данных. На чертеже всё выглядит логично, а после запуска появляется перегрев одного ряда шкафов, быстро загрязняются фильтры либо летом не хватает охлаждения. До изготовления каналов стоит проверить следующие риски:
- Расчёт только по площади или кратности. Электрические потери не определены.
- Нет паспортных данных по главным источникам нагрева. Расчёт основан на предположениях.
- Не проверен жаркий период. Летом приток теряет охлаждающую способность.
- Подача проходит мимо электротехники. Между притоком и вытяжкой формируется короткий путь.
- Отсутствует фильтрация. Пыль поступает к шкафам.
- Создано разрежение. Загрязнения подсасываются из соседних зон.
- Не предусмотрено расширение электрической части. После установки новых ПЧ или НКУ прежней производительности не хватает.
- ИБП учтён только как источник нагрева. Тип аккумуляторов не проверен.
Что проверить при пусконаладке
Даже подробный проект остаётся расчётной моделью до фактических измерений. Испытания желательно проводить при нагрузке, близкой к рабочей: пустая щитовая может показывать нормальную температуру, но это ничего не говорит о режиме при включённых преобразователях, трансформаторах либо ИБП.
Проверяют:
- фактическую производительность притока;
- вытяжку;
- температуру подачи;
- температуру возле нагруженных шкафов;
- температуру в верхней части зала;
- направление перетоков;
- давление относительно соседних зон;
- состояние фильтров;
- алгоритмы автоматики;
- резервный режим.
Замеры выполняют около критичных участков, а не только у двери. Так обнаруживают локальный перегрев, который общий датчик не показывает.
Что должен получить заказчик
Качественная вентиляция электрощитовой — не вентилятор определённой производительности. Заказчику должна быть понятна инженерная цепочка:
сколько энергии выделяет электротехника → какой воздухообмен требуется → где подаётся очищенный приток → как он проходит через горячие зоны → где выполняется вытяжка → что происходит летом → какие параметры подтверждены измерениями.
Вывод
Вентиляцию электрощитовых, РУ, трансформаторных нельзя рассчитывать только по площади или условной кратности.
Основой служат электрические потери установленной техники. Через них определяют теплоизбытки, затем — требуемый воздухообмен. Отдельно проверяют жаркий период, траекторию подачи, фильтрацию, давление относительно соседних зон.
Если наружная среда слишком тёплая, увеличение производительности вентилятора не создаст необходимого охлаждения. Тогда требуется холодильная мощность.
После реализации расчёт подтверждают замерами при реальной нагрузке.
Главный критерий — стабильный температурный режим электротехники во всех расчётных режимах, а не количество установленных вентиляторов.
