Заказчик обычно приходит не с вопросом «нужна ли вентиляция». Он приходит, когда вытяжка уже стоит, деньги на неё потрачены, а дым в цехе на месте. Сварщики жмурятся к обеду, у мастера растёт список жалоб, замена одного вентилятора на другой ничего не меняет.

Причина почти всегда одна: систему подбирали по каталогу, а не считали под конкретный цех — металл, способ сварки, количество постов, их подвижность. Разберём, из чего складывается рабочая вентиляция сварочного цеха: какие контуры нужны, на какие нормы опираться при расчёте, какие решения ставить под разные сценарии — без пересказа ГОСТов, зато с конкретными цифрами.

Материал полезен, если вы — технический или производственный директор, который выбирает подрядчика. Вы хотите понимать, что стоит за цифрами в коммерческом предложении, а не только за красивой картинкой в презентации.

Зачем сварочному цеху отдельная вентиляция

При сварке в воздух цеха попадают не только твёрдые частицы. Туда же уходят газы, пары металла, жидкие аэрозоли — их состав зависит от того, какой металл варят и каким способом. Чёрная сталь, нержавейка, оцинковка дают разный набор вредных соединений, а ручная дуговая сварка, полуавтомат в среде защитного газа или аргонодуговая — разную интенсивность выделений.

Першение в горле к концу смены — не главная проблема, а лишь заметный симптом. Опаснее то, что накапливается незаметно: мелкая металлическая пыль оседает в лёгких годами, а острая реакция на отдельные соединения — та же оцинковка — может проявиться уже после нескольких смен без защиты. Вентиляция сварочного цеха — не про комфорт, а про то, сколько вредных веществ реально уходит из зоны дыхания сварщика за смену.

Разные металлы дают разные риски. Сварка нержавейки и других хромистых сплавов сопровождается окислами хрома и никеля — эти соединения относят к веществам с более строгими предельно допустимыми концентрациями, чем обычная железная пыль. Сварка оцинкованного металла добавляет окислы цинка: острое переотравление ими — так называемая литейная лихорадка — проявляется похожими на грипп симптомами уже через несколько часов после смены без защиты. Чёрный металл в этом смысле безопаснее, но его пыль при постоянном вдыхании — не безобидная мелочь.

Для производственного директора это не только вопрос здоровья сварщиков, а управляемый риск для предприятия. Проверяющие органы приходят по жалобам или по плану, несоответствие цеха санитарным нормам оборачивается предписаниями, остановкой участка на исправление — потеря времени, которая обходится дороже, чем правильный расчёт вентиляции на старте.

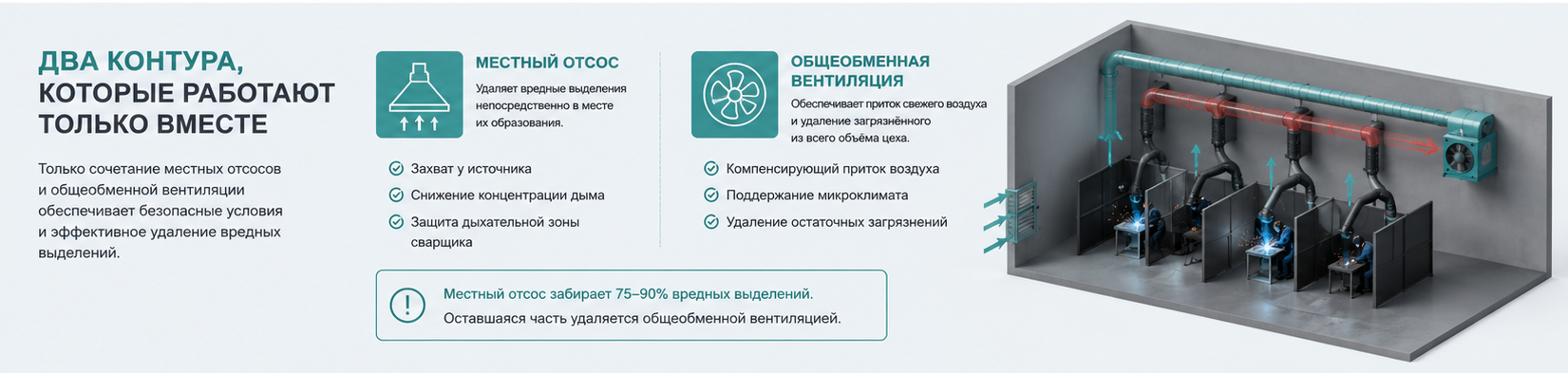

Два контура, которые работают только вместе

Вентиляция сварочного цеха держится на двух разных задачах, путать их — частая причина, почему готовая схема не спасает.

Местный отсос стоит рядом с постом, убирает загрязнитель там, где он образуется, не давая ему разойтись по цеху. Общеобменный контур производственного помещения решает другую задачу: подаёт нужный объём свежего воздуха на весь цех, выводит отработанный, поддерживает микроклимат там, куда местный отсос не дотягивается.

На практике местные отсосы забирают порядка 75–90% вредных выделений, остальное достаётся общеобменной части — цифра гуляет в зависимости от расположения постов, от плотности их расстановки. Ещё один параметр, который часто упускают на этапе проекта: расстояние от точки сварки до приёмного отверстия отсоса не должно превышать 35 сантиметров — дальше отсос физически не успевает захватить аэрозоль до того, как поток воздуха в цехе его разнесёт.

Часто цех пытается закрыть задачу одной мощной общеобменной вентиляцией без местных отсосов — логика на первый взгляд разумная: один агрегат вместо десятка отсосов у каждого поста выглядит проще, дешевле. На практике это работает только при низкой интенсивности сварки, небольшом числе постов: чтобы разбавить выделения до безопасной концентрации без местного отсоса, объём приточного воздуха нужен в разы больше, чем при связке «местный отсос плюс компенсирующий приток». В цехе с постоянной сваркой это означает вентиляторы избыточной мощности, зимой — соразмерные счета за подогрев этого воздуха.

На какие нормы опираться при расчёте

Разбирать сами документы построчно смысла нет — этим занимается проектировщик, а не читатель статьи. Достаточно знать, что именно эти документы определяют цифры в расчёте — их стоит требовать в проекте:

• СанПиН 1.2.3685-21 задаёт предельно допустимые концентрации вредных веществ в воздухе цеха — от этих цифр отталкивается весь расчёт объёма вытяжки;
• СП 60.13330.2020 регулирует отопление, вентиляцию, кондиционирование в целом, не только сварочные посты — здесь смотрят на баланс притока и вытяжки;
• Санитарные правила №1009-73 написаны конкретно про сварку, наплавку, резку металлов, задают нормы подачи воздуха под разные сварочные материалы;
• ГОСТ 12.4.021-75 и ГОСТ 12.1.005-88 касаются требований к самим вентиляционным системам и к воздуху рабочей зоны.

Разделение простое: санитарные правила и СанПиН отвечают за то, сколько вредных веществ можно оставить в воздухе цеха, а СП и ГОСТ — за то, какими техническими средствами этого добиться. Расчёт со ссылкой только на один из этих документов обычно означает, что посчитали лишь половину задачи.

Если подрядчик в расчёте не ссылается ни на один из этих документов, а просто предлагает «стандартную схему», — повод спросить, откуда взяты цифры.

Как считают вытяжку по-настоящему

Скорость движения воздуха в местном отсосе — величина, а не оценка на глаз: нормативный диапазон 0,8–2,1 метра в секунду. Ниже — отсос не успевает забрать аэрозоль, выше — сварщику неудобно у детали из-за потока.

Дальше в дело идёт формула, привязанная не к площади цеха, а к силе тока сварочного аппарата: количество отработанного воздуха для однощелевого отсоса считают через кубический корень с коэффициентом 12, для многощелевого — с коэффициентом 16, умноженный на силу тока. Отсюда разброс по типовым объёмам: ручная дуговая сварка обычно требует около 4500 кубометров в час на пост, автоматическая — около 2000, сварка порошковой проволокой — до 5400. Точные числа для конкретного цеха даёт только расчёт под ваш металл, способ сварки, число постов, но эти ориентиры полезны, чтобы понять порядок цифр в чужой смете.

Ещё один параметр, который редко объясняют в коммерческом предложении, — коэффициент одновременности работы постов. Если в цехе десять постов, но одновременно варят обычно четыре, расчёт вытяжки на все десять постов сразу — это лишние вентиляторы, воздуховоды большего диаметра, деньги, потраченные на резерв, который почти никогда не используется. Инженер, который считает цех, а не берёт паспортную мощность техники «на всякий случай», экономит заметную часть сметы без потери надёжности.

Какое решение подойдёт под ваш цех

Выбор техники под цех — не про то, что лучше «в принципе», а про то, что подходит именно вашей схеме постов.

Стационарный пост чаще закрывают столом с решётчатой поверхностью: воздух уходит через колосники прямо под деталью, искрогасящий фильтр защищает вентилятор от искр и окалины — без него агрегат быстро выйдет из строя.

Если сварщик перемещается по цеху с крупными деталями, стол не спасает — здесь ставят мобильный фильтровентиляционный агрегат: его подкатывают к месту сварки, убирают, когда пост не нужен.

Отдельный случай — агрессивная среда: кислотные растворы, цианистые смеси, гальванические участки рядом со сваркой. Тут общей вытяжки мало — нужны бортовые отсосы по краю ванны или стола, вентиляторы во взрывозащищённом исполнении, если в воздухе может накопиться горючая смесь.

Отдельный вопрос — куда девать очищенный воздух после местного отсоса. Выбросить его на улицу проще, но зимой это означает нагревать замещающий приток с нуля. Рециркуляция через картриджные фильтры возвращает очищенный воздух обратно в цех, ощутимо снижает счета за отопление, но требует более тонкой фильтрации: обычный сетчатый улавливатель искр для этого не годится, нужен фильтр тоньше по классу очистки, иначе мелкая фракция аэрозоля просто перегоняется по кругу.

Ошибки, из-за которых вентиляцию потом переделывают

Три ошибки повторяются в проектах чаще остальных.

Первая — одна схема на весь цех, где на самом деле три разных сценария: чёрный металл на одних постах, нержавейка на других, мобильная сварка крупных деталей на третьих. Считать это одним отсосом «в среднем» — гарантированная переделка через сезон.

Вторая — забытый приток. Вытяжку рассчитали, вентиляторы поставили, а воздух взамен взятому взять неоткуда — двери тяжелеют, из щелей тянет холодом, котельная не успевает греть случайный подсос с улицы. Компенсировать вытяжку рассчитанным притоком — не опция, а вторая половина одного и того же расчёта.

Третья — цех без резервной ветки. Основная вытяжка отключилась на обслуживание или сломалась — а сварка не останавливается, план не ждёт. Без дублирующей схемы это выбор между простоем и сваркой без вентиляции, оба варианта дорогие.

Четвёртая, менее заметная на старте, — вентиляция без плана обслуживания фильтров. Искрогасящий или картриджный фильтр забивается постепенно, отсос слабеет незаметно для глаза, дымка в цехе возвращается спустя несколько месяцев после запуска — не потому что расчёт был неверным, а потому что никто не заложил в проект регламент замены фильтров и доступ к ним для обслуживания.

Что влияет на цену проекта

Цена вентиляции сварочного цеха складывается не из площади цеха как таковой, а из количества переменных, которые нужно посчитать отдельно.

Число постов и их разнообразие — главный множитель. Десять одинаковых постов под один металл и один способ сварки считаются, монтируются проще, чем пять разных постов с разной техникой под разные материалы: каждый нестандартный случай — отдельный расчёт, а не копия готового решения.

Стационарная схема почти всегда дешевле мобильной при равном объёме воздуха: фильтровентиляционные агрегаты, которые катают по цеху, стоят дороже неподвижного стола с решёткой того же класса.

Рекуперация тепла из вытяжного воздуха увеличивает цену проекта на старте, но снижает счета за отопление на весь срок работы цеха — особенно там, где вытяжка работает круглый год, а не сезонно.

Отдельная статья расходов — переоборудование действующего цеха против проекта под новое здание. В работающем цехе воздуховоды приходится прокладывать вокруг уже стоящих станков и постов, не по свободному месту, поэтому расчёт занимает больше времени, а монтаж — больше согласований с производственным графиком.

Разброс цен между подрядчиками на один цех бывает кратным — иногда в два-три раза. Причина обычно не в жадности одного из них, а в том, что предпроект и расчёт вообще не делали, взяли цену «по аналогии» с другим объектом.

Чек-лист перед заказом проекта

Прежде чем звонить подрядчику, соберите то, что реально влияет на расчёт — без этих данных вам либо дадут цену «от», которая потом вырастет вдвое, либо предложат типовую схему, не подходящую под ваш цех:

• сколько сварочных постов, какие из них стационарные, а какие переносные;
• какой металл варят чаще всего — чёрный, нержавейка, оцинковка, в каких пропорциях;
• каким способом варят — ручная дуговая, полуавтомат, аргонодуговая, резка;
• площадь и высота цеха, расположение постов относительно окон и ворот;
• есть ли рядом агрессивные процессы — травление, гальваника, покраска.

Эти пять пунктов — минимум, с которым инженер сможет посчитать вытяжку и приток без догадок, а не собирать вентиляцию «по опыту». С этим списком в руках сравнивать предложения разных подрядчиков становится проще: сразу видно, кто посчитал цех, а кто прислал цену по шаблону.
