В прачечной слабый воздухообмен быстро проявляется конденсатом, перегревом, коррозией. В химчистке к влаге, теплу добавляются пары растворителей.
Площадь объекта мало говорит о реальной нагрузке. Цех на 150 м² с двумя машинами требует одного решения, такой же по площади участок с сушильными барабанами, каландром, высокой загрузкой — другого.
Поэтому расчёт ведут не только по площади либо кратности, а по фактической нагрузке: влаге, теплу, химическим парам, одновременности включения техники.
Почему обычной вентиляции для прачечной недостаточно
В прачечной источником нагрузки становится сам технологический процесс. Стиральные машины отдают тепло, влажное бельё поступает на сушку, сушильные барабаны выбрасывают горячий насыщенный поток, каландры с прессами нагревают рабочую часть цеха. При химической обработке добавляются летучие соединения.
Если выпустить всё в общий объём, возрастут требуемый расход, размеры каналов, нагрузка на нагрев притока зимой.
Поэтому рациональная схема строится в два уровня: концентрированные выделения забираются рядом с источником; общеобменный контур удаляет оставшийся пар, тепло, запахи, поддерживает заданное направление перетоков.
Такой подход позволяет не превращать весь цех в одну большую вытяжную камеру.

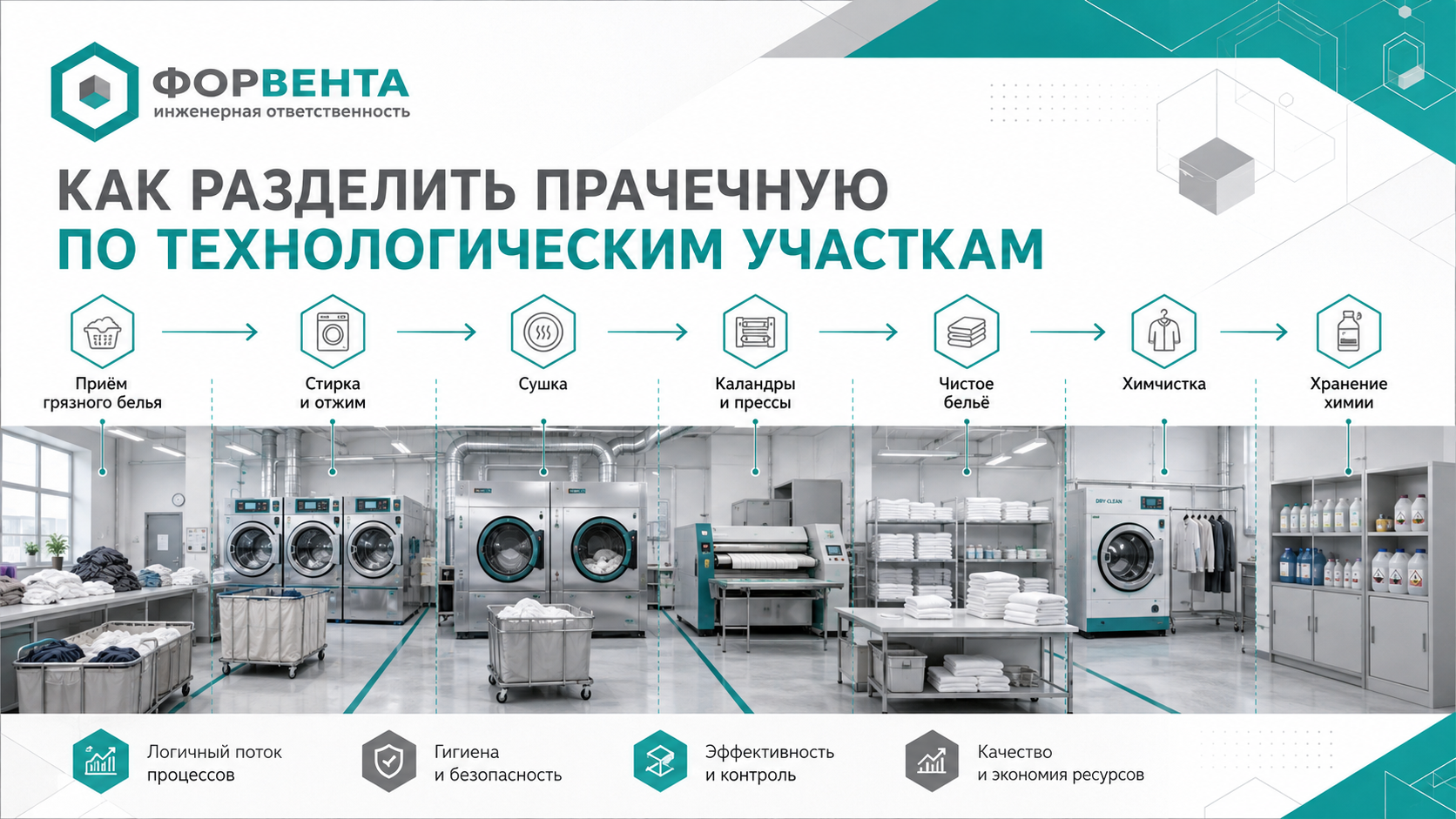

Как разделить прачечную по технологическим участкам
До расчёта расходов процесс раскладывают на отдельные операции. Это показывает, где требуется самостоятельный канал, где достаточно общего воздухообмена, где важно сохранить разрежение относительно соседних участков.
| Участок | Основная нагрузка | Инженерный принцип |
| Приём грязного белья | пыль, запахи, биоаэрозоли | вытяжной баланс |
| Стирка, отжим | пар, тепло | общеобмен + локальное удаление |
| Сушка | горячий влажный поток, ворс | отдельный отвод |
| Каландры, прессы | тепло, пар | местные зонты |
| Чистое бельё | требования к чистоте | защита от перетока из грязной части |
| Химчистка | пары растворителей | самостоятельный вытяжной контур |
| Хранение химии | возможные испарения | отдельная оценка |
Такое деление задаёт направление воздушных перетоков: пыль, запахи из сортировки не должны уходить к чистому белью; пары растворителей — в стиральный цех либо коридор.
Влаговыделение: главный расчётный фактор прачечной
После стирки часть воды остаётся в белье. На сушке эта масса переходит в пар. Чем выше производительность предприятия в килограммах белья за час, тем больше влаги требуется вывести.
Поэтому две прачечные одинаковой площади могут отличаться по требуемому воздухообмену в несколько раз.
Расчёт строят от влагового баланса: определяют количество испаряющейся воды, параметры приточного потока, допустимые параметры вытяжного. Затем оценивают расход, способный удалить рассчитанную влаговую нагрузку.
Важно проверять не среднюю смену, а пиковый режим. Если три сушилки обычно работают по очереди, но технологически допускается их одновременный запуск, именно этот сценарий может стать расчётным.
Избыток влаги даёт конденсат, ускоряет коррозию, портит отделку. Задача проекта — удержать параметры воздушной среды на рабочем уровне при максимальной загрузке.
Как учитывать теплоизбытки
Второй ключевой фактор — тепло. Его источники: сушильные барабаны, каландры, прессы, парогенераторы, нагревательные элементы стиральных машин.
Иногда именно тепловая нагрузка определяет требуемый расход сильнее, чем влаговая. Если считать только по пару, летом температура в цехе может выйти за комфортный диапазон даже при приемлемой относительной влажности.
Поэтому инженер проверяет минимум два сценария: расход по влаге — сколько пара нужно удалить; расход по теплу — сколько избыточной тепловой мощности требуется вывести.
При этом нельзя просто сложить паспортную электрическую мощность всех агрегатов. Нужны реальные данные по режимам, длительности циклов, способу отвода горячего потока, одновременности включения.

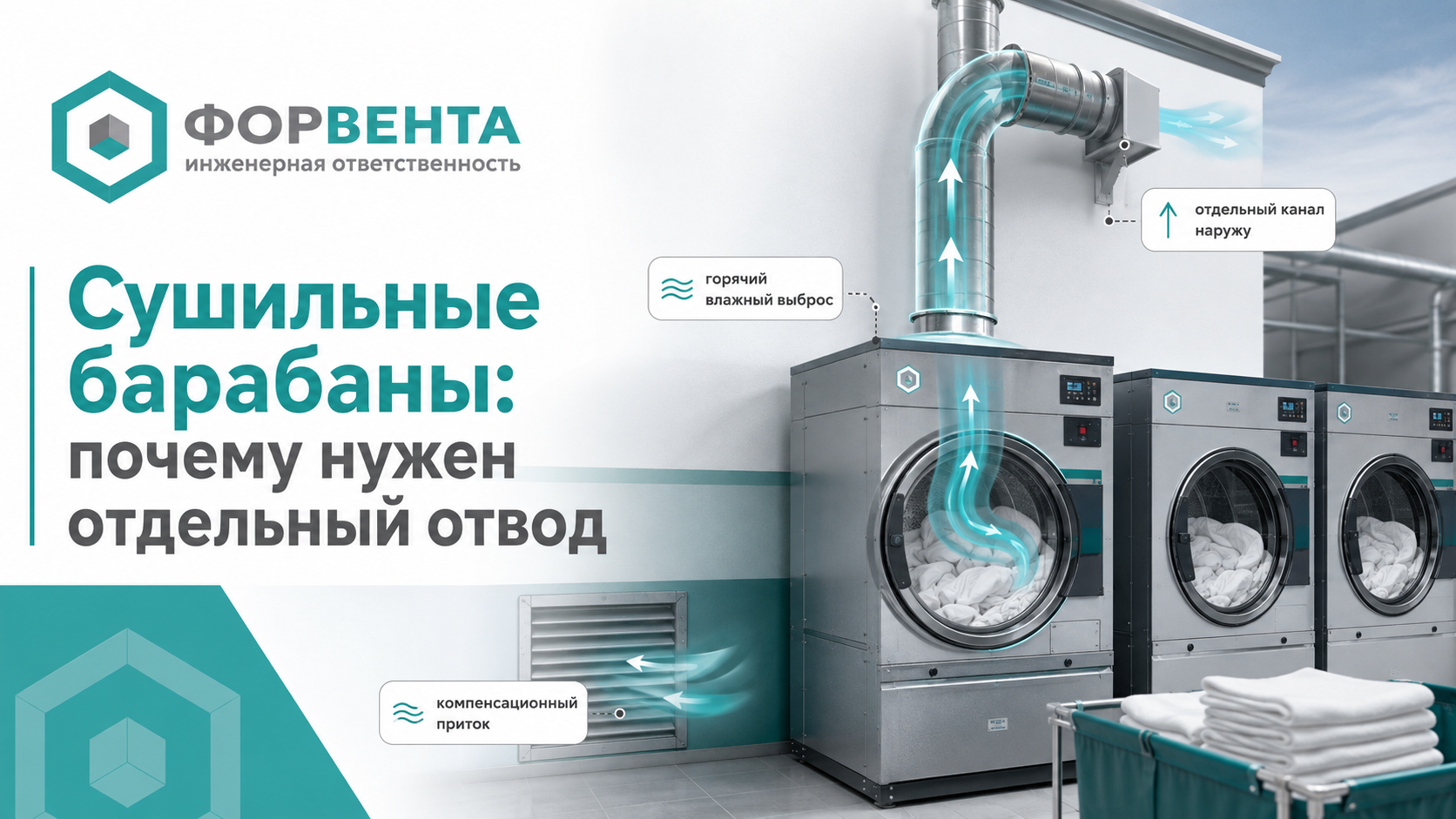

Сушильные барабаны: почему нужен отдельный отвод
Сушильная машина формирует горячий влажный выброс. Если выпускать его в цех, общеобменная вентиляция получает лишнюю нагрузку.
Поэтому сушильные барабаны обычно подключают к самостоятельному отводу наружу в соответствии с требованиями изготовителя, проектной схемой.
Но каждый такой канал меняет общий баланс. Если несколько сушилок одновременно удаляют крупный объём, а компенсационный приток не рассчитан, внутри появляется разрежение. Воздушный поток начинает поступать через двери, щели, загрузочные проёмы. Зимой это означает холодные струи возле сотрудников.
Ворс накапливается на фильтрах, стенках каналов, повышает сопротивление, снижает расход. Поэтому трасса должна оставаться доступной для очистки.
Химчистка: пары растворителей требуют отдельного подхода
В химчистке к теплу добавляются летучие вещества, свойства которых зависят от конкретной технологии.
Поэтому одной общеобменной вытяжкой ограничиваться нельзя. Пары лучше захватывать рядом с машиной химчистки, пока они не распространились по всему цеху.
Для веществ, пары которых тяжелее воздуха, значение имеет нижний уровень. Если вытяжка расположена только под потолком, наиболее нагруженная часть рабочего пространства может контролироваться плохо.
Конкретную высоту решёток, расход, долю верхнего либо нижнего удаления определяют по применяемому составу, характеристикам технологической машины.
Вытяжку химчистки также не стоит автоматически подключать к общей магистрали прачечной. Химические пары меняют требования к материалам каналов, вентиляторам, выбросу, фильтрации, автоматике.
Химически стойкие воздуховоды
Материал трассы выбирают по среде, которая реально проходит внутри.
Оцинкованная сталь подходит для многих обычных вытяжных сетей, но агрессивные пары либо конденсат могут потребовать нержавеющей стали, полимерных каналов, другого химстойкого исполнения.
Важно проверять не только прямой участок. В единой цепочке работают отводы, переходы, соединения, клапаны, уплотнения, корпус вентилятора, рабочее колесо, крепёж, дренаж при вероятности конденсата.
Если основной канал химически стоек, а вентилятор не рассчитан на ту же среду, именно он становится слабым звеном.
При возможной конденсации предусматривают уклоны, теплоизоляцию, дренаж, ревизии.
Приток, воздушный баланс
Удаляемый объём нужно компенсировать притоком. Иначе воздух идёт через двери, ворота, неплотности, создавая сквозняки, холодные струи.
Зимой задача усложняется: наружный поток требуется нагреть. Если сушилки, местные зонты, химический контур одновременно выходят на максимум, тепловая нагрузка на приточную часть заметно возрастает.
Поэтому баланс проверяют как минимум для трёх режимов: минимальная загрузка — часть техники отключена; обычная смена — основной сценарий; пиковая загрузка — одновременно включено максимальное число источников.
Для грязной части полезно поддерживать направление перетока к сортировке, а не к чистому белью. Это достигается соотношением притока, удаления, планировкой дверных проёмов, при необходимости шлюзованием.
Где нужны местные отсосы
Локальная вытяжка эффективна там, где выделение сосредоточено в небольшой области. Вместо удаления примеси после смешения со всем объёмом её забирают рядом с источником.
В прачечной либо химчистке такой принцип применяют над каландрами, прессами, возле участков интенсивного паровыделения, от сушильных барабанов через самостоятельный канал, рядом с технологической машиной химчистки, в сортировке грязного белья при наличии пыли.
Но сам зонт ещё не гарантирует захват. Важны его размеры, расстояние до источника, скорость потока, влияние приточных струй. Если диффузор дует поперёк зонта, часть пара уйдёт мимо. Поэтому местное удаление рассчитывают вместе с воздухораспределением.
Типичные ошибки при проектировании
Ошибки проекта лучше находить до установки техники, закрытия каналов. После запуска исправление архитектуры сети почти всегда сложнее: приходится менять трассы, добавлять приток, переносить точки забора либо выброса.
Перед согласованием проекта стоит проверить семь сценариев:
- Расчёт только по кратности. Производительность по белью, тепло, пар, химические процессы остаются вне модели.
- Сушильный выброс попадает в общий цех. Общеобмен получает лишнюю нагрузку.
- Нет компенсационного притока. Несколько вытяжных веток создают чрезмерное разрежение.
- Химические пары удаляются только сверху. Нижний уровень может остаться плохо контролируемым.
- Прачечная с химчисткой объединены одной магистралью без анализа среды.
- Материал трассы выбран без проверки химической стойкости.
- Расчёт выполнен для средней, а не пиковой производительности.
Отдельная ошибка — не измерить фактические расходы после запуска. Пусконаладка нужна, чтобы подтвердить расчёт при реальной загрузке.
Как проектируют вентиляцию под реальную нагрузку
Проект начинается с технологических данных. Площадь, высота нужны, но сами по себе не позволяют определить рабочий расход.
Инженеру требуются перечень машин, паспортные характеристики, производительность прачечной в кг белья за час либо смену, длительность циклов, схема химической обработки, используемые вещества, график загрузки.
Дальше расчёт строят последовательно:
- Разделяют технологические участки.
- Определяют источники пара, тепла, пыли, химических паров.
- Считают влаговыделение.
- Проверяют теплоизбытки.
- Проектируют местные отсосы.
- Сводят общий воздушный баланс.
- Проверяют химическую стойкость каналов, вентиляторов.
- Считают зимний режим, нагрев притока.
- Проводят пусконаладку с измерением фактических расходов.
Такой порядок защищает от типичной ошибки: сначала купить установку «примерно подходящей мощности», затем пытаться подстроить под неё технологический процесс.
Вывод: прачечная и химчистка требуют нескольких согласованных контуров
Вентиляцию прачечной нельзя сводить к одной большой вытяжке.
Стирка создаёт пар. Сушильные барабаны формируют горячий влажный выброс. Каландры, прессы отдают тепло. Химическая обработка добавляет летучие вещества, которым может потребоваться отдельный местный отсос, специальный материал трассы.
Рабочая схема выглядит так:
источник → локальный захват → общеобменный контур → компенсационный приток → безопасный выброс наружу.
Главная задача проектировщика — связать производительность прачечной, тепловую нагрузку, влаговыделение, химические процессы, зимний режим, автоматику. Тогда параметры сохраняются не только на чертеже, но при полной загрузке.
