Вентиляция покрасочного цеха: как спроектировать систему, которая не подведёт

Зачем цеху вентиляция, если краску и так наносят исправно

Цех построен, маляры готовы к первой партии, а специалист по охране труда останавливает запуск: концентрация паров превышает норму в несколько раз. Знакомая картина для тех, кто заказывал расчёт у подрядчика, взявшего типовую схему из интернета вместо расчёта под конкретный техпроцесс.

При распылении краски испаряется растворитель — толуол, ксилол, уайт-спирит. Пары тяжелее воздуха, оседают у пола, скапливаются в углах, куда не достаёт сквозняк через приоткрытые ворота. Добавим мелкую пыль от шлифовки старого покрытия — среда становится опасной для маляра уже через час смены, а для станков по соседству — источником коррозии, налипания частиц на движущиеся узлы.

За такой ситуацией обычно стоит один и тот же сценарий: заказчик берёт коммерческое предложение подешевле, подрядчик подставляет в шаблонную формулу площадь цеха, выдаёт расчёт «на глаз». Формула действительно существует, но без учёта типа краскопульта, схемы окраски, реальной геометрии камеры она даёт цифру, далёкую от рабочей. Разница всплывает не на бумаге, а в первый рабочий день.

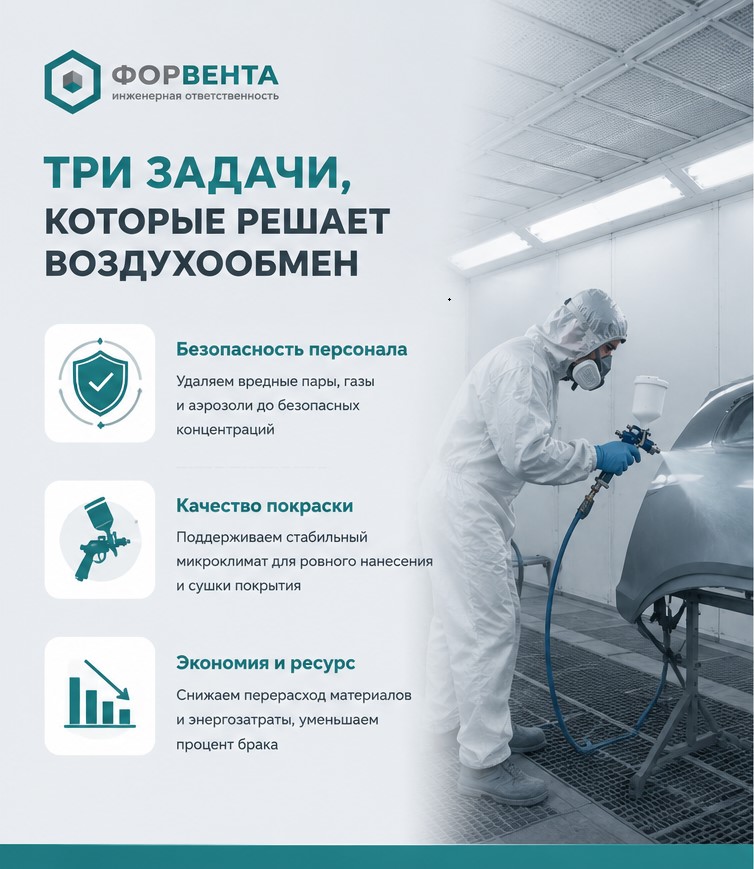

Три задачи, которые решает воздухообмен

Окрасочный участок нуждается не в одной абстрактной «свежести воздуха», а сразу в трёх конкретных результатах:

• Убрать вредные вещества до безопасной концентрации, прежде чем маляр вдохнёт пары растворителя повторно.
• Довести температуру до значения, при котором краска ложится ровным слоем, без потёков, пузырей.
• Поддержать влажность, нужную для правильной полимеризации покрытия — при слишком сухом воздухе плёнка растрескивается, при избыточной влаге сохнет неравномерно.

Без соблюдения всех трёх пунктов растёт процент брака, а инспектор вправе закрыть участок до устранения нарушений.

Из чего собирается рабочая система

Окрасочный участок обслуживает не один вентилятор на крыше, а связка узлов, каждый со своей ролью.

• Приточно-вытяжная установка. Забирает воздух снаружи, доводит температуру до нужного значения, подаёт в камеру через диффузоры на потолке. Параллельно откачивает загрязнённый воздух через отдельный контур, не смешивая потоки между собой.
• Местные отсосы. Ставятся прямо у окрасочного, сушильного оборудования — там, где концентрация паров достигает пика. Забирают загрязнённый воздух раньше, чем он разойдётся по цеху целиком.
• Три ступени фильтрации. Грубая очистка снимает крупные частицы краски, доочистка убирает средние фракции, тонкий фильтр держит взвесь, которая иначе оседает на соседних станках либо уходит наружу вместе с выбросом.

Каждый узел считается под конкретную камеру, тип краскопульта, объём цеха. Готовое решение «под ключ» без замеров на месте обычно оборачивается именно той остановкой запуска, о которой шла речь в начале статьи.

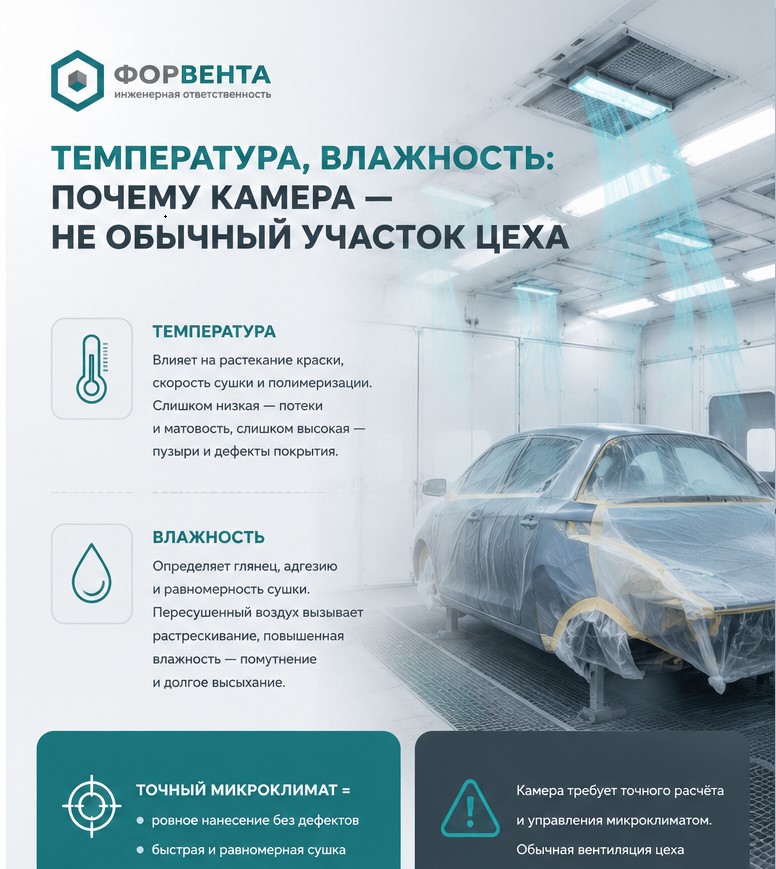

Температура, влажность: почему камера — не обычный участок цеха

Требования к климату в окрасочной камере зависят от типа покрытия, поэтому единой цифры «нагреть до X градусов» не существует.

• Жидкие ЛКМ на растворителе сохнут быстрее при повышенной температуре, но перегрев вызывает пузыри, неровности плёнки — вентиляция держит узкий коридор значений, а не просто «тёплый воздух».
• Порошковая покраска проходит через отдельную термокамеру полимеризации, где температура держится намного выше, чем при обычной покраске, — расчёт воздухообмена там строится по другим формулам, объединять его с общецеховой системой нельзя.
• Автомобильная, мебельная покраска предъявляют разные требования к чистоте воздуха: для кузовных работ критична каждая пылинка на поверхности, для мебельного цеха приоритет чаще смещается к скорости оборота камеры между партиями.

Влажность реже упоминают в разговоре с подрядчиком, а зря: при пересушенном воздухе плёнка растрескивается на изгибах, при повышенной влаге сцепление краски с поверхностью слабеет. Приточная установка с функцией осушения или увлажнения — не опция «для комфорта», а часть расчёта под конкретный материал.

Баланс воздуха: правило 80%

Здесь экономят чаще всего — здесь же теряют больше всего.

Правило простое: объём подаваемого воздуха должен составлять минимум 80% от объёма отводимого. Нарушить пропорцию в меньшую сторону — создать в цехе разрежение. Через щели ворот, через любые неплотности начнёт подсасывать неочищенный воздух с улицы вместе с уличной пылью, которая оседает на свежеокрашенной поверхности, портя партию целиком.

Обратная крайность — избыточный приток без соразмерной вытяжки — выталкивает пары наружу мимо системы фильтрации, через щели помимо расчётных каналов. Итог — жалобы соседних участков, штраф экологического надзора, порой предписание остановить работу до устранения нарушения.

Пример на цифрах: вытяжка забирает из камеры 12 000 м³ воздуха в час — приток обязан подать не менее 9 600 м³ в час. Меньшая цифра означает разрежение, большая без пересчёта вытяжки — избыточное давление с теми же последствиями наоборот. Расчёт баланса делает инженер на этапе проекта, не монтажник на площадке методом подгонки шиберов после первой жалобы соседей.

Взрывозащита, раздельные сети воздуховодов

Пары растворителя образуют с воздухом смесь, способную воспламениться от случайной искры. Отсюда три требования, которые нельзя обходить ради экономии:

• Вентиляторы вытяжных контуров у окрасочных, сушильных участков — только во взрывозащищённом исполнении.
• Приточная сеть воздуховодов прокладывается отдельно от вытяжной, без общих шахт с другими зонами цеха.
• Обратные клапаны на воздуховодах — тоже взрывозащищённые, чтобы пламя не прошло по каналу в соседний отсек при возгорании.

Объединять местные отсосы разных станций в общий коллектор запрещено отдельным пунктом норм: при аварии на одном узле пламя иначе доберётся до всей сети разом, не останется локализованным на одном участке.

Что определяет цену системы

Две камеры одинаковой площади могут получить расчёты с разницей в разы — цена складывается не из квадратных метров, а из пяти факторов:

• Объём цеха, число камер. Каждая дополнительная камера — отдельный контур притока, вытяжки, а не масштабирование одного узла на весь цех.
• Тип краскопульта. Безвоздушное распыление даёт меньше аэрозоля, чем пневматическое, — разница влияет на требуемую производительность вытяжки.
• Класс фильтрации. Требования к чистоте выброса рядом с жилой застройкой отличаются от требований посреди промзоны — фильтр тоньше означает дороже расходники.
• Рекуперация тепла. Установка с теплообменником стоит дороже на старте, но экономит на подогреве приточного воздуха каждую смену — окупаемость чаще укладывается в два-три отопительных сезона.
• Сложность сети воздуховодов. Готовый цех с уже занятыми проёмами обходится дороже нового строительства, где трассы воздуховодов закладывают ещё на этапе чертежей здания.

Разумный вопрос заказчику себе самому — не «сколько стоит вентиляция», а «за счёт какого из пяти факторов подрядчик вышел на конкретную цифру».

Частые ошибки при проектировании

Три повторяющиеся проблемы встречаются на объектах чаще остальных.

Мёртвые зоны. Приточные, вытяжные точки расположены без учёта геометрии камеры — поток крутится в углах, не доходя до рабочей зоны маляра. Пары зависают ровно там, где человек проводит смену.

Каналы под полом. Экономят на прокладке короба над потолком, кладут канал в подпольную траншею — там скапливается конденсат, оседает пыль, канал забивается за пару месяцев эксплуатации, а прочистка обходится дороже верного монтажа с самого начала.

Слабый фильтр ради цены. Ставят фильтр классом ниже расчётного, чтобы уложиться в смету заказчика. Через полгода вентилятор забит краской, тяга падает вдвое, участок снова задыхается от паров — только теперь ремонт стоит дороже исходного расчёта.

Отказ от рекуперации ради экономии на старте. Расчёт без теплообменника выглядит дешевле в смете, но зимой калорифер греет весь объём приточного воздуха с нуля каждую смену — счёт за отопление участка растёт быстрее, чем экономия, полученная на этапе монтажа.

Проверочный список перед подписанием проекта:

• баланс притока, вытяжки рассчитан, не взят «на глаз»;
• вентиляторы у окрасочных зон — взрывозащищённые;
• приточная, вытяжная сети проложены раздельно;
• фильтр каждой ступени соответствует расчётной нагрузке, не смете;
• каналы проложены над потолком, не в подпольной траншее.

Как отличить инженера от установщика

Смета на бумаге мало говорит о квалификации исполнителя — цифры одинаково легко пишет инженер с профильным образованием, продавец воздуховодов без опыта проектирования. Три вопроса стоит задать до подписания договора:

• Есть ли расчёт под ваш техпроцесс? Тип краскопульта, объём камеры, график смен — каждый параметр меняет итоговые цифры. Готовый шаблон вместо расчёта — повод насторожиться.
• Кто отвечает за пуско-наладку? Установленная, но не настроенная система не даст обещанных параметров. Отсутствие этапа наладки в договоре означает: настраивать придётся самостоятельно методом проб.
• Есть ли похожие объекты в портфеле? Окрасочный цех — не офис, не склад, отраслевой опыт решает многое в итоговом качестве воздухообмена.

Подрядчик, уверенно отвечающий на все три вопроса цифрами, примерами, а не общими словами про надёжную технику, обычно оказывается тем, с кем стоит работать дальше.

Итог

Вентиляция окрасочного цеха — не строчка сметы, а инженерная задача с жёсткими правилами: баланс воздуха, взрывозащита, три ступени очистки, раздельные сети. Нарушение любого пункта оборачивается либо остановкой участка проверяющим органом, либо браком в готовой партии, либо аварией на площадке.
