В чем принцип работы вентиляции

Суть работы системы вентиляции заключается в организации качественного микроклимата в своем пространстве, а сам принцип работы вентиляции состоит в принудительном движении воздушных потоков. Сегодня система вентиляции здания – это механический воздухообмен, когда вентиляторы непрерывно подают воздух (приток) и удаляют его (вытяжка).

Если в закрытых помещениях вентиляция отсутствует, то уровень концентрации CO₂ поднимается очень быстро и может доходить до 2000-3000 ppm вместо нормы 800-1000 ppm. Помимо этого, повышается влажность (может доходить до 60% и выше), из-за чего ощущаются неприятные запахи и появляется плесень. Без воздухообмена в помещении люди начинают замечать у себя развитие заболеваний, в том числе аллергии. Согласно нормам СП 60.13330.2020 и СП 54.13330.2022, в жилых помещениях воздухообмен должен быть таким, чтобы людям было комфортно и безопасно дышать.

Приточно-вытяжная система – это наиболее рациональный вариант для установки в частных домах, квартирах, офисах и производственных помещениях. Принцип работы прост «приток–вытяжка»: свежий вентиляционный воздух поступает снаружи, фильтруется, подогревается или охлаждается и распределяется по помещениям, а отработанный воздух вытягивается через специальные каналы (воздуховоды). Температуру можно регулировать круглый год, а еще влажность и чистоту воздуха, чего нельзя сказать о естественной вентиляции, которая зависит только от ветра и температуры на улице.

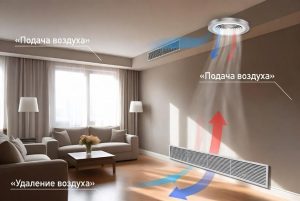

Приток и вытяжка – как это работает

Приток – организованная подача воздуха с улицы через приточную установку. Такой воздух проходит фильтрацию от пыли, пыльцы и загрязнений, зимой его можно нагреть, а летом охладить.

Вытяжка – удаление воздуха из «грязных» зон (например, в жилом помещении – это кухня, санузел, гардеробная). Загрязненный воздух выводится наружу, не распространяясь по помещению.

В приточно-вытяжной системе приток и вытяжка работают одновременно. Если притока больше, чем вытяжки, то создается избыточное давление, а если вытяжки больше – появляется разрежение (может подсасываться воздух из подвала или соседних помещений). Поэтому важно настроить их правильный баланс, чтобы не столкнуться со сквозняками и обеспечить равномерную циркуляцию воздуха.

Воздушные потоки направляются в жилые комнаты сверху или на уровне 2-2,2 м, а вытяжной воздух забирается снизу. Такая схема работы создает комфортную конвекцию без ощутимых сквозняков.

Приточно-вытяжная система: как устроена схема вентиляции

Схема вентиляции «приток–вытяжка» в приточно-вытяжной системе включает следующие этапы:

1. Забор свежего воздуха снаружи через решетку и фильтр грубой очистки.
2. Прохождение через приточную установку (вентилятор, рекуператор, калорифер).
3. Распределение воздуха по воздуховодам и вентиляционным каналам к диффузорам в потолке или стенах.
4. Поступление в помещения и смешивание с комнатным воздухом.
5. Забор отработанного воздуха через вытяжные решетки.
6. Прохождение через вытяжную установку и выброс наружу.

Часто установку «приток-вытяжка» объединяют в один блок с рекуператором – теплообменником, который передает до 90% тепла от вытяжного воздуха приточному. Это экономит электроэнергию и снижает затраты на отопление.

Из чего состоит приточно-вытяжная система вентиляции

Основные элементы системы вентиляции здания:

• Приточная установка – компактный блок с вентилятором (центробежным или осевым), фильтрами (класс G4–F9 или HEPA), калорифером (электрическим или водяным) и автоматикой.
• Вытяжная установка – аналогичный блок, часто совмещенный с приточным в рекуперативной модели.
• Воздуховоды изготавливаются из жестких или гибких труб (металл, пластик, ткань). Их диаметр подбирается исходя из расхода воздуха (обычно 100-250 мм).
• Вентиляционные каналы – вертикальные шахты или скрытые коробы в перекрытиях.
• Дополнительно: шумоглушители, обратные клапаны, датчики CO₂, влажности и температуры, диффузоры (щелевые, круглые).

Если говорить о функциях основных компонентов, то:

• Вентилятор создает необходимое давление для движения воздушных потоков.
• Фильтры очищают вентиляционный воздух от загрязнений, пыльцы и запахов.
• Рекуператор возвращает тепло/холод, экономя до 90% энергии.
• Автоматика с датчиками автоматически поддерживает баланс притока и вытяжки, следит за кратностью воздухообмена.

Таблица 1. Сравнение типов воздуховодов

Баланс притока и вытяжки: почему он критически важен

Баланс притока и вытяжки – основное правило схемы вентиляции. Объем подачи воздуха должен практически равняться объему удаления воздуха: Lпритока = Lвытяжки ± 10% (в м³/ч). Нарушение баланса приводит к неприятным ситуациям: избыток притока – хлопанье дверей и сквозняки; избыток вытяжки – подсос воздуха из щелей, подвалов и, как следствие, появление неприятных запахов.

Для примера произведем расчет для квартиры 90 м², с высотой потолков 2,7 м, в которой проживают 3 человека. Объем квартиры = 243 м³. По нормам СП 54.13330.2022 в жилых комнатах должно быть не менее 30 м³/ч на человека или 3 м³/ч на 1 м² жилой площади. Для кухни с электроплитой – 60 м³/ч, для санузла – 25-50 м³/ч. Следовательно, для равномерного баланса механический воздухообмен данной квартиры должен быть в пределах 300-450 м³/ч.

Воздухообмен в помещении и циркуляция воздуха

В помещении воздухообмен измеряется кратностью (раз в час) или удельным расходом (м³/ч на человека или м²). Нормы берутся из СП 54.13330.2022 и СП 60.13330.2020. В качестве примера составлена таблица ниже, где указаны нормы воздухообмена для жилых помещений.

Таблица 2. Нормы воздухообмена (жилые помещения)

Циркуляция воздуха достигается правильным расположением решеток: приточные – в верхней зоне жилых комнат, вытяжные – в нижней зоне «грязных» помещений. Таким образом, грязных воздух не будет застаиваться, а свежий равномерно обновляться по всему пространству.

Система вентиляции здания в целом: механический воздухообмен

В многоквартирных и офисных зданиях система вентиляции часто централизованная: одна мощная приточная установка на техническом этаже подает воздух по магистральным воздуховодам, а вытяжка организована через общие шахты или отдельные вытяжные установки в каждой квартире.

Механический воздухообмен полностью заменяет ненадежную естественную вентиляцию и располагает возможностью точно регулировать параметры (температура +20…+22 °C, влажность 40-60 %, CO₂ <1000 ppm). В частных домах чаще используют децентрализованные или квартирные установки с рекуперацией.

Преимущества, недостатки и типичные ошибки при монтаже

Преимущества приточно-вытяжной системы

Она имеет много ощутимых плюсов по сравнению с обычным проветриванием или установкой классических приточных клапанов. Перечислим их:

• Постоянный свежий вентиляционный воздух без необходимости открывать окна даже в мороз или в загазованном городе.
• Полное отсутствие сквозняков, конденсата на окнах и плесени благодаря стабильной циркуляции воздуха и контролю влажности.
• Экономия до 90% тепла (или холода) за счет рекуперации – рекуператор передает энергию от вытяжного воздуха приточному, снижая счета за отопление и кондиционирование.
• Автоматическая работа по датчикам CO₂, влажности и времени суток. Система подстраивается под количество людей: приток увеличивается, если в комнате собралась компания, и снижается ночью.
• Интеграция с умным домом, кондиционерами и системой отопления. Можно управлять через приложение, получать уведомления о замене фильтров и следить за качеством воздуха в реальном времени.
• Повышение комфорта и здоровья: снижается утомляемость, улучшается сон, уменьшается риск развития респираторных заболеваний и аллергии.

Недостатки приточно-вытяжной системы

Несмотря на все плюсы, у приточно-вытяжной системы есть объективные минусы, которые важно учитывать:

• Высокая первоначальная стоимость. Качественное оборудование (с рекуперацией и автоматикой) плюс монтаж и проект могут обойтись в крупную сумму (от 150 тыс. руб.).
• Необходимость регулярного обслуживания. Замена фильтров, чистка рекуператоров и вентиляторов. Без этого эффективность вентиляции падает, а воздух становится загрязненным.
• Шум от вентиляторов и воздуховодов. Даже тихие модели дают 25-35 дБ в техническом помещении, а при неправильном монтаже шум может проникать даже в жилые комнаты.
• Занимает место. Приточно-вытяжная установка требует отдельного технического шкафа или помещения.
• Зависимость от электричества: при отключении света система останавливается (однако многие модели способны работать на резервном питании).
• Сложность монтажа в уже построенных зданиях. Нужно прокладывать воздуховоды и вентиляционные каналы, порой необходимо штробить стены или делать подвесные потолки.

Типичные ошибки при проектировании и монтаже

Большинство проблем с вентиляцией возникают именно из-за ошибок на этапе расчета и установки. Вот самые частые их последствия:

1. Отсутствие или грубое нарушение баланса «приток-вытяжка» приводит к хлопанью дверей, сквознякам или подсосу воздуха из канализации и подвала.
2. Слишком малый диаметр вентиляционных каналов и воздуховодов приводит к росту сопротивления: вентилятор начинает работать на пределе, а производительность падает
   в 2-3 раза.
3. Игнорирование монтажа фильтров или их редкая замена. Без этого через 3-6 месяцев система начнет гнать пыль и аллергены по всему дому.
4. Монтаж без профессионального проекта и гидравлического расчета. Схема вентиляции получается неэффективной, из-за чего появляются застойные зоны.
5. Размещение приточных и вытяжных решеток слишком близко друг к другу (короткое замыкание потоков). Свежий воздух сразу улетает в вытяжку, не успевая проветривать помещение.
6. Отсутствие шумоглушителей и виброизоляции.
7. Неправильный выбор места забора воздуха (рядом с вытяжкой соседей, дорогой или мусоркой). В помещение будет попадать загрязненный вентиляционный воздух.
8. Экономия на автоматике и датчиках. Система будет работать «на постоянной мощности», тратить лишнюю энергию, не реагируя на потребность «здесь и сейчас».

Заключение

Простая схема «приток–вытяжка» лежит в основе любой современной приточно-вытяжной системы. Зная принцип работы вентиляции, вы сможете правильно рассчитать воздухообмен в помещении, обеспечить идеальную циркуляцию воздуха и комфорт в любом здании. Если планируете монтаж, то обязательно делайте проект с расчетом баланса притока и вытяжки по нормам СП.
