Исправные котлы ещё не гарантируют устойчивый режим. Причина проблем нередко находится в воздушном балансе: горелкам не хватает наружного воздуха, вытяжка создаёт разрежение, под кровлей скапливается перегретая масса, автоматика не учитывает отказ вентилятора.
Поэтому расчёт нельзя сводить к формуле «объём × кратность».
Для промышленного котельного зала нужно отдельно определить расход на горение, общеобменный воздухообмен, теплоизбытки, подачу наружного воздуха, вытяжку, сезонные режимы. Затем эти данные сводят в единый баланс.
Расчёт должен отвечать на главный вопрос: хватает ли воздуха котлам при максимальной нагрузке, сохраняется ли требуемая температура, не возникает ли нежелательное разрежение.
Почему вентиляцию нельзя считать только по кратности
Кратность показывает, сколько раз за час условно обновляется объём котельного зала. Это удобная проверочная величина, но она не показывает потребность горелок либо количество тепла, которое требуется удалить.
Два одинаковых по площади технических зала могут иметь разный воздушный баланс.
В первом котлы получают наружный воздух на горение по отдельным каналам. Во втором горелочные устройства забирают его непосредственно из общего объёма. Геометрия совпадает, требуемая подача — нет.
Поэтому расчёт проверяют минимум по трём критериям:
- потребность горелок;
- удаление теплоизбытков;
- минимальный общеобменный расход.
Если горелки забирают воздух из зала, этот объём необходимо компенсировать организованной подачей.
Какие исходные данные нужны до расчёта
Ошибка в исходных данных почти неизбежно превращается в ошибку по производительности. Одной общей мощности недостаточно: агрегаты одинаковой мощности могут иметь разные горелки, расход на горение, теплоотдачу.
До проектирования собирают данные, которые позволяют построить реальный воздушный баланс:
- количество котлов;
- мощность каждого агрегата;
- вид топлива;
- характеристики горелок;
- паспортный расход на горение;
- способ забора наружного воздуха;
- размеры технического зала;
- тепловыделения;
- характеристики насосов, коллекторов, горячих трубопроводов;
- наружные расчётные температуры;
- минимальную и максимальную загрузку;
- сведения об автоматике;
- алгоритмы контроля загазованности.
Для реконструируемого объекта к этому добавляют фактические замеры подачи, вытяжки, температуры, давления.

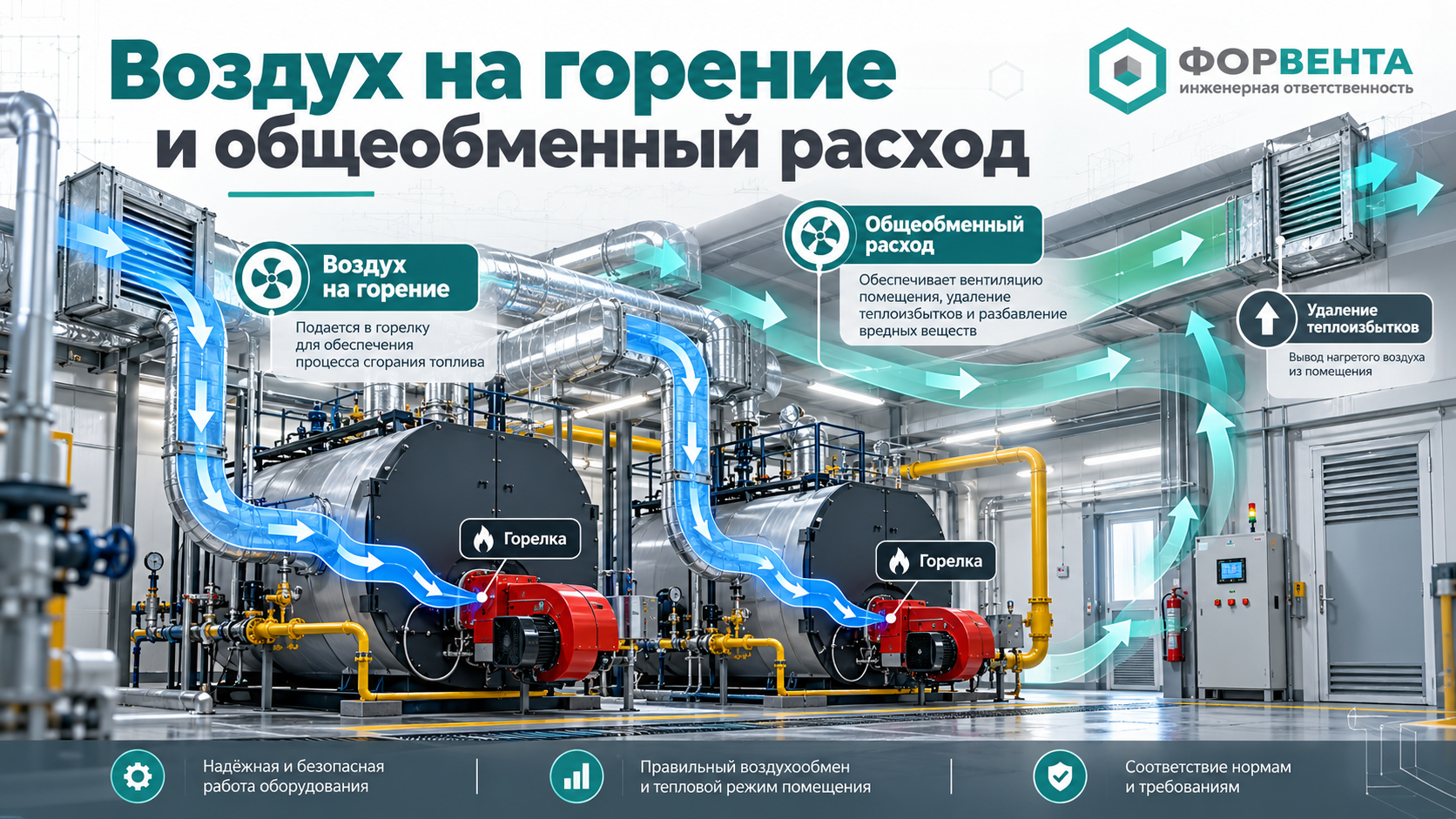

Воздух на горение и общеобменный расход — разные величины
Это один из ключевых принципов проектирования.
Общеобменная вентиляция удаляет избыток тепла, поддерживает допустимую температуру, обеспечивает требуемый режим для обслуживающего персонала.
Воздух на горение выполняет другую функцию: поступает к горелке, участвует в сжигании топлива, затем уходит через газовый тракт.
Поэтому нельзя считать, что любой объём наружной подачи автоматически решает обе задачи.
Если горелочные устройства получают воздух из общего объёма, соответствующий расход должен явно присутствовать в балансе. Если предусмотрена отдельная трасса непосредственно к горелкам, её считают как самостоятельную часть проекта.
В расчётной документации должно быть понятно:
сколько требуется для общего воздухообмена → сколько потребляют горелки → откуда поступает этот объём → каким образом компенсируется вытяжка.
Как рассчитывается воздухообмен промышленного котельного зала
Базовую проверку по кратности выполняют по формуле:
L = n × V
где:
L — расход, м³/ч;
n — кратность, 1/ч;
V — объём зала, м³.
Допустим, объём равен 600 м³. При трёхкратном обмене:
L = 3 × 600 = 1 800 м³/ч.
Теперь эту цифру нужно сравнить с другими критериями.
| Критерий | Расход |
| По кратности | 1 800 м³/ч |
| На горение | 4 500 м³/ч |
| По теплоизбыткам | 5 200 м³/ч |
Очевидно, что 1 800 м³/ч не описывают реальную задачу.
При этом значения нельзя механически сложить. Нужно понять назначение каждого расхода: что относится к общему воздухообмену, что потребляют горелки, каким путём поступает компенсирующий объём.
Именно здесь формируется воздушный баланс.
Чем опасен недостаток наружного воздуха
Горелка рассчитана на определённое соотношение топлива с воздухом. Если необходимый объём забирается из зала, а наружная подача его не компенсирует, внутри возникает разрежение.
Проблема уже не ограничивается температурой.
Дефицит воздуха может ухудшать устойчивость факела, менять качество горения, повышать концентрацию CO. Мощная вытяжка при слабой компенсации дополнительно нарушает аэродинамический режим.
Поэтому решение «увеличить вытяжной вентилятор» не всегда помогает.
Для проверки проекта представителю заказчика стоит запросить баланс при максимальной одновременной нагрузке котлов, а не только паспортные характеристики вентиляторов.
Как организовать подачу наружного воздуха
Поступление наружного воздуха может быть естественным либо механическим.
Естественная схема использует наружные решётки, проёмы. Она проще конструктивно, но фактический расход зависит от температуры на улице, ветра, перепада давления.
Для крупного объекта чаще требуется механическая подача. Она позволяет контролировать производительность, фильтровать наружный поток, подогревать его зимой, менять режим в зависимости от нагрузки.
Важен не только объём, но траектория движения.
Если подающая решётка находится рядом с вытяжной, часть свежего потока уйдёт коротким путём. Расчётные м³/ч формально будут присутствовать, но горелочная часть либо горячий участок получат меньше.
Поэтому на проекте нужно видеть не только цифру, но путь:
наружный воздух → подающая точка → котельный зал → горелочная часть / горячие агрегаты → вытяжка.
Как организовать вытяжку
Вытяжная часть удаляет нагретый воздух, примеси, помогает поддерживать расчётный режим давления.
Рассматривать её отдельно от компенсирующей подачи нельзя.
Если удаляется 8 000 м³/ч, а организованно поступает только 4 000 м³/ч, оставшийся объём всё равно должен откуда-то прийти: через двери, щели, соседние пространства.
Для механической вытяжки проверяют сопротивление всей сети: каналов, решёток, клапанов, шумоглушителей.
Паспортная производительность вентилятора без учёта сопротивления ещё не равна фактической.
Отдельно оценивают точку удаления. Тёплый воздух поднимается, поэтому часть теплоизбытков концентрируется сверху. Но окончательная схема зависит от расположения котлов, коллекторов, трубопроводов, строительных конструкций.
Почему теплоизбытки могут определить расчёт
Котлы — не единственные источники нагрева.
Тепло отдают:
- горячие трубопроводы;
- коллекторы;
- насосы;
- арматура;
- участки газового тракта;
- электрошкафы.
При плотной компоновке суммарная нагрузка оказывается заметной.
Поэтому достаточного объёма на горение ещё недостаточно для нормального температурного режима.
Предположим, по кратности требуется 1 800 м³/ч, горелкам — 4 500 м³/ч, а для удаления теплоизбытков — 5 200 м³/ч.
Значит, общеобменную часть нужно проверять прежде всего по температурной нагрузке.
При этом увеличение общей производительности не всегда устраняет локальный перегрев. Если горячие участки сосредоточены возле коллекторов или котлов, требуется проверить распределение наружной подачи.
Как связать вентиляцию с автоматикой
Для промышленной теплогенераторной вентиляция не должна функционировать отдельно от котловой автоматики.
Если горелки зависят от механического поступления наружного воздуха, разрешение на запуск должно учитывать подтверждение требуемого режима. При отказе вентилятора контроллер выполняет предусмотренный сценарий.
Логику можно представить так:
датчики → контроллер → подача / вытяжка → подтверждение режима → разрешение котлов → сигнализация.
Дополнительно автоматика может управлять резервными вентиляторами, частотным регулированием, сезонными режимами, диспетчеризацией.
Качество проекта видно по тому, насколько чётко описано поведение при отказах:
- прекратилась наружная подача;
- остановилась вытяжка;
- сработал датчик загазованности;
- требуется переход на резерв;
- потеряна связь с одним из узлов.
Такой сценарий должен быть понятен до пусконаладки.
Аварийный режим и контроль загазованности
Штатная вентиляция рассчитана на обычную эксплуатацию. Аварийный режим решает другую задачу.
При сигнале загазованности автоматика должна выполнить заранее определённую последовательность: передать тревогу, включить предусмотренный режим воздухообмена, активировать необходимые блокировки, отправить сигнал диспетчеру.
Важно не считать аварийную вытяжку заменой нормального воздухообмена.
Даже мощный вентилятор не исправит постоянный недостаток наружной подачи или ошибку в расчёте горелочной части.
Поэтому сначала формируют штатный баланс, затем проектируют аварийный сценарий.
Почему зимний и летний режим считают отдельно
Одна схема должна сохранять требуемые параметры при разных наружных условиях.
Зимой большой объём холодного наружного воздуха требует подогрева. Непродуманная схема способна переохлаждать отдельные участки, создавать холодные струи возле горелок.
Летом проблема другая: температура на улице повышается, способность поступающего объёма удалять избыток тепла уменьшается. Для естественного обмена дополнительно меняются условия тяги.
Поэтому проект проверяют минимум для двух сценариев.
Зимний режим: расход, нагрев подачи, температура в зале, отсутствие локального переохлаждения.
Летний режим: достаточность удаления теплоизбытков при высокой наружной температуре.
Если мощность заметно меняется в течение года, полезно проверить также минимальную загрузку.

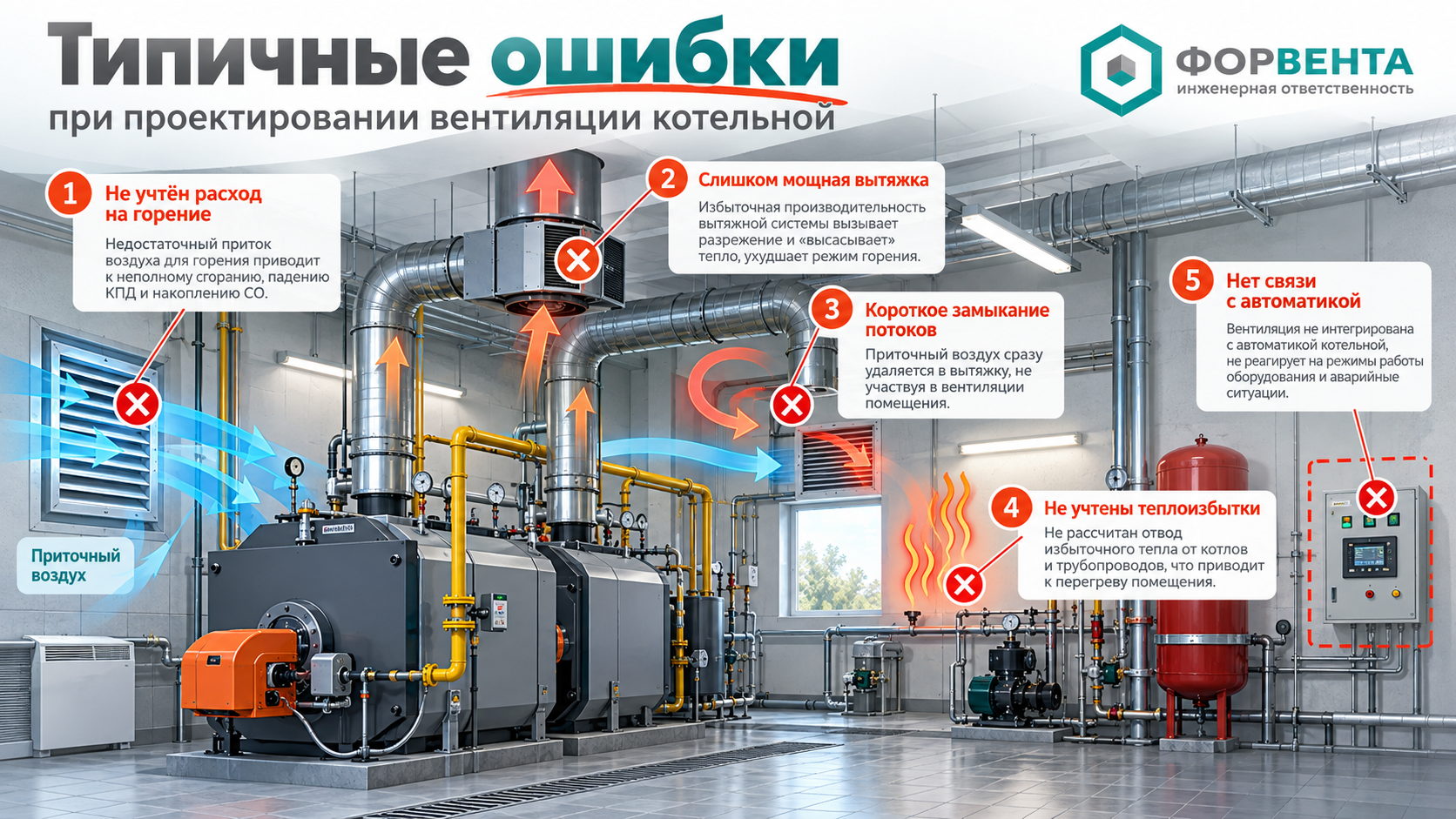

Типичные ошибки до реализации
Проблемы чаще связаны не с «маленьким вентилятором», а с неполным воздушным балансом. Исправлять такую ошибку после прокладки каналов сложнее, поэтому ключевые вопросы лучше закрыть до закупки.
- Наиболее характерные ошибки:
- Расчёт только по кратности. Не показаны горение, теплоизбытки.
- Расход на горение отсутствует в балансе. Непонятно, чем он компенсируется.
- Мощная вытяжка при слабой подаче. Формируется разрежение.
- Теплоизбытки оценены формально. Не учтены коллекторы, трубопроводы, насосы.
- Проверен только один сезон. Поведение летом либо зимой неизвестно.
- Вентилятор выбран без сопротивления сети. Паспортные м³/ч принимаются как фактические.
- Нет связи с котловой автоматикой. Не определены блокировки.
- Аварийный сценарий описан общими словами.
- Свежий поток замыкается на вытяжку. Часть объёма не проходит через критичные участки.
Что проверить при пусконаладке
Проект показывает расчётное поведение. Пусконаладка должна подтвердить его уже на готовом объекте.
Проверки факта включения вентиляторов недостаточно.
Нужно измерить:
- фактическую наружную подачу;
- фактическую вытяжку;
- давление;
- температуру в характерных точках;
- параметры возле горелочной части;
- состояние фильтров, клапанов;
- переход на резерв;
- блокировки котлов;
- сигналы автоматики;
- аварийный алгоритм.
Желательно выполнять контроль при нагрузке, близкой к расчётной. Измерения на минимальной мощности не показывают поведение при полном включении котлов.
Что должен получить заказчик
Качество проекта нельзя оценивать количеством вентиляторов или диаметром каналов.
Заказчику должна быть понятна инженерная цепочка:
определён расход на горение → рассчитаны теплоизбытки → проверен общеобменный расход → сформирован воздушный баланс → определены точки подачи, вытяжки → проверены сезоны → автоматика связана с котлами → параметры подтверждены замерами.
Такая логика показывает, что решение связано с реальным объектом, а не с типовой схемой.
Вывод
Вентиляцию промышленной котельной нельзя рассчитывать одной кратностью.
Кратность остаётся проверочным параметром. Основной расчёт должен учитывать расход на горение, теплоизбытки, наружную подачу, вытяжку, сезонные режимы, автоматику.
Если горелки забирают воздух из котельного зала, потребляемый объём необходимо компенсировать. Если определяющим становится нагрев, общеобменную часть рассчитывают по теплоизбыткам.
После реализации проектные параметры подтверждают измерениями.
Главный критерий — устойчивый воздушный баланс при максимальной расчётной нагрузке котлов.
