Для чего необходимо знать нормы проектирования вентиляции

Нормы проектирования вентиляции – это фундаментальный свод правил, который должен знать любой инженер и монтажник, работающий в сфере вентиляции. Это основа любого качественного проектирования вентиляционных систем, ведь нормы помогают создать безопасный и качественный микроклимат в зданиях любого типа. Без соблюдения нормативных документов невозможно гарантировать здоровье и комфорт людей, энергоэффективность и пожарную безопасность.

В России нормы проектирования вентиляции претерпели существенные изменения: от СНиП, основанных на устаревших подходах и технологиях, к современным сводам правил (СП), учитывающим последние достижения науки и техники, экологические требования и условия эксплуатации.

Сегодня проектировщики опираются на действующие нормы, дабы избежать проблем с согласованием проекта, возможных переделок и рисков для здоровья людей. Разберем основы проектирования вентиляции с акцентом СП 60.13330.2020 и специфику разных типов зданий.

Основные нормативные документы

Нормативные документы по вентиляции делятся на строительные, санитарные и пожарные. Главный документ – СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003 с изменениями №1-5 в 2025 году). Он распространяется на проектирование систем в строящихся, реконструируемых и капитально ремонтируемых зданиях (общественные – высотой до 50 м, жилые – до 75 м).

В разделе 7 «Вентиляция, кондиционирование воздуха и воздушное отопление»
СП 60.13330.2020 подробно изложены:

7.1 Общие положения. Системы вентиляции должны обеспечивать подачу такого воздуха, в котором содержанием вредных веществ будет не выше ПДК (предельно допустимых концентраций). При недостаточной естественной вентиляции необходимо устанавливать механическую с системой фильтрации приточного воздуха и предотвращением переноса загрязнений из одного помещения в другое. Для жилых зданий – запрет на межквартирный перенос воздуха и установка систем с рекуперацией тепла.

7.2 Системы. Разделение по пожарным отсекам, возможность рециркуляции только в совместимых группах помещений, резервирование оборудования (не менее 50% производительности при отказе одной из установок).

7.3-7.5 Организация воздухообмена и приемные устройства. Приток в рабочую зону, вытяжка из верхней зоны при тепловыделениях, забор наружного воздуха не ближе 8 м к источникам загрязнений и не ниже 2 м от земли.

7.6-7.11 Аварийная вентиляция, оборудование, воздуховоды. Автоматическое включение аварийной системы при превышении 10% НКПРП (нижнего концентрационного предела распространения пламени), герметичность воздуховодов, негорючие материалы для взрывоопасных зон.

Есть и другие документы, регламентирующие нормы вентиляции:

• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» (с Изменением №3 от 2025 года) – противодымная вентиляция, огнестойкость воздуховодов.
• СанПиН 1.2.3685-21 – санитарно-эпидемиологические требования к микроклимату.
• СП 118.13330.2022 «Общественные здания и сооружения» – требования для общественных зданий.
• ГОСТ Р 59972-2021 – технические требования к системам вентиляции и кондиционирования воздуха в общественных зданиях.
• Отраслевые СанПиН и СП для промышленных объектов.

Общие требования к системам вентиляции

Требования к вентиляции по СП 60.13330.2020 (раздел 7.1-7.2) включают:

1. Обеспечение нормативного воздухообмена и качества воздуха (не выше ПДК).
2. Предотвращение перетекания загрязненного воздуха между зонами (отдельные системы по пожарным отсекам).
3. Использование энергоэффективного оборудования с рекуперацией.

В большинстве случаев для монтажа подходят приточно-вытяжные системы с механическим побуждением. Естественная вентиляция допустима только при достаточном воздухообмене (в расчете отталкиваются от разности плотностей воздуха или ветра). Фильтрация обязательна для приточного воздуха (минимум G4-F7), а в критически важных объектах необходимы автоматизация и резервирование при отключении электроэнергии.

Также обязательными условиями являются:

• Забор наружного воздуха на высоте не менее 2 м от земли и не ближе 8 м к источникам загрязнений.
• Автоматическое включение аварийной вентиляции при превышении концентраций.
• Баланс приточного и вытяжного воздуха (допустимый дисбаланс по 7.3.1-7.3.2).

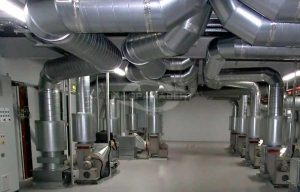

Требования к вентиляции в общественных зданиях

В общественных зданиях (офисы, школы, ТЦ, больницы) нормы СП 60.13330.2020 (7.1.4, 7.2.3) ориентированы на большой поток людей и комфортное нахождение их в пространстве. Чтобы этого достичь для разных зон (столовая, кабинет) монтируются отдельные системы вентиляции. Предпочтительны центральные приточно-вытяжные системы с механическим побуждением, особенно в регионах с температурой ниже –40°C. Функция кондиционирования рекомендуется для создания оптимального микроклимата.

Примеры норм:

• В офисных помещениях должно быть 40-60 м³/ч наружного воздуха на человека.
• Торговые залы – кратность воздухообмена 1-2 ч⁻¹.
• Медучреждения должны быть оснащены автономными системами с HEPA-фильтрацией и повышенным воздухообменом.

Как анализируют работу естественной вентиляции в гостинице

Проверка естественной вентиляции гостиницы начинается не с осмотра решеток, а с анализа движения воздуха по всему зданию. Специалисты определяют, откуда поступает наружный воздух, через какие помещения он проходит и где удаляется через вытяжные каналы.

Отдельно проверяются гостиничные номера, санузлы, коридоры, служебные помещения, прачечные, кухни и комнаты приема пищи. В номерах должен быть обеспечен приток свежего воздуха, а удаление обычно организуется через санузлы и другие загрязненные зоны. При этом воздух не должен перетекать из технических, хозяйственных и санитарных помещений в жилую часть.

Фактическую работу системы оценивают по нескольким показателям:

• наличию устойчивой тяги в вытяжных каналах;
• фактическому расходу удаляемого воздуха;
• наличию организованного притока;
• направлению движения воздуха между помещениями;
• влиянию герметичных окон и закрытых дверей;
• изменению тяги при разной температуре наружного воздуха;
• отсутствию обратной тяги и перетекания запахов.

Если естественная вентиляция не обеспечивает расчетный воздухообмен в течение всего периода эксплуатации, ее дополняют механической вытяжкой, организованным притоком или полноценной приточно-вытяжной системой.

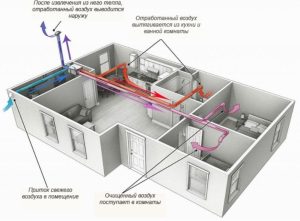

Требования к вентиляции в жилых помещениях

Нормы подробно изложены в СП 60.13330.2020 (п. 7.1.7–7.1.10, 7.3.6). В квартирах и жилых зданиях допускается естественная вентиляция через оконные клапаны и вытяжные каналы. Механическая вентиляция обязательна в случаях недостаточного естественного воздухообмена или в энергоэффективных домах с герметичными окнами. Рекомендован монтаж систем с рекуперацией тепла для снижения энергопотребления.

Свод правил проектирования вентиляции в жилых помещениях:

• Запрет на объединение воздуховодов кухонь и санузлов с общедомовой системой без индивидуальных установок и клапанов.
• Приточный воздух должен подаваться только в верхнюю зону помещений (смесительная вентиляция). ноухау какое то
• Минимальный расход наружного воздуха – 30 м³/ч на человека в жилых комнатах.
• В многоквартирных домах должно быть резервирование вентиляторов (или «горячий резерв») для механических систем. тоже выдумка
• Не допускается перетекание воздуха между квартирами.
• Естественная вентиляция рассчитывается исходя из разности плотностей (Δt = 5 °C) или по ветру (1 м/с).

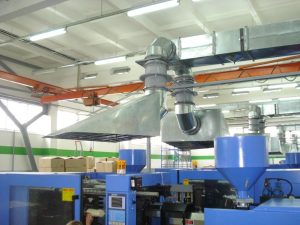

Требования к вентиляции в промышленных зданиях

Промышленные здания имеют очень строгие требования проектирования вентиляции, так как выделяется большое количество вредных веществ (СП 60.13330.2020, п. 7.1.22, 7.2.10-7.2.13). Обязательно должны быть локальные отсосы над источниками загрязнений, отдельные системы по категориям взрыво- и пожароопасности (А, Б, В1-В4). Важно знать, что рециркуляция запрещена в помещениях с веществами 1-2 классов опасности.

В проекте должна быть запланирована аварийная вентиляция с механическим побуждением и резервным вентилятором, сама вытяжка прокладывается из верхней зоны с притоком в рабочую.

Расчет вентиляции опасных технических помещений

Для складов горюче-смазочных материалов, аккумуляторных и других помещений с потенциально опасными выделениями нельзя выбирать вентиляцию только по площади или условной кратности. Основным критерием становится количество вредных или взрывоопасных веществ, которое может поступить в воздух.

Как определить кратность вентиляции на складе ГСМ

Кратность показывает, сколько раз в течение часа полностью заменяется объем воздуха помещения. Ее можно определить по формуле:

K = L / V,

где L — расчетный расход воздуха, м³/ч, а V — объем склада, м³.

Но сначала необходимо определить требуемый расход воздуха. Для склада ГСМ он зависит от состава хранимых веществ, типа и герметичности тары, плотности паров, температуры хранения, вероятности разлива, режима погрузки и разгрузки и категории помещения.

Если известны только площадь и высота склада, рассчитать безопасную систему нельзя. Полученная по ориентировочной кратности величина обязательно проверяется расчетом по вредным выделениям и аварийному сценарию.

Расчет вентиляции аккумуляторной

В аккумуляторной главным расчетным фактором является выделение водорода при зарядке батарей. Производительность вытяжки определяется по количеству и типу аккумуляторов, зарядному току, режиму зарядки и расчетному объему выделяющегося газа.

Вытяжные отверстия располагают в верхней зоне, поскольку водород легче воздуха. Приток организуют снизу или в рабочую зону, не допуская застойных участков под перекрытиями. Система должна быть независимой от вентиляции соседних помещений, а оборудование и автоматика подбираются с учетом категории помещения и требований электробезопасности.

При недостаточном естественном воздухообмене предусматривается механическая вытяжка, а зарядное оборудование может блокироваться при остановке вентилятора.

Расчет воздухообмена и кратность воздуха

Расчет воздухообмена – обязательный этап и это прописано в СП 60.13330.2020 (раздел 7.4, приложения В, Г, Д). Формулы расчета:

• Люди: Q = n × q (n – количество человек, q – норма м³/ч по Приложению В).
• Кратность: L = V × K (V – объем, K – кратность ч⁻¹).
• Вредные вещества: по ПДК и тепловлаговыделениям.

Таблица норм кратности и наружного воздуха (из СП 60.13330.2020 и приложений):

Например, расчет для жилой комнаты в 20 м² с 2 жильцами – это минимум 60 м³/ч приточного воздуха.

Как рассчитываются теплопотери на вентиляцию зимой

Зимой наружный воздух необходимо нагревать до температуры, принятой для обслуживаемого помещения. Чем больше расчетный воздухообмен и ниже температура на улице, тем выше тепловая нагрузка на калорифер или систему отопления.

Ориентировочно тепловую мощность на нагрев приточного воздуха определяют по формуле:

Q = L × ρ × c × Δt,

где L — расход наружного воздуха, ρ — плотность воздуха, c — его теплоемкость, а Δt — разница между температурой наружного и подаваемого воздуха.

Например, одна и та же система будет потреблять значительно больше тепла при температуре −25 °C, чем при 0 °C. Поэтому при проектировании учитывают расчетную зимнюю температуру региона, режим работы здания и возможность снижения производительности в нерабочее время.

Уменьшить теплопотери позволяют:

• рекуперация тепла вытяжного воздуха;
• регулирование расхода по датчикам CO₂ и присутствия;
• снижение производительности ночью и в выходные;
• качественная теплоизоляция воздуховодов;
• автоматическое управление калорифером;
• балансировка притока и вытяжки.

При этом нельзя снижать воздухообмен ниже значений, необходимых для соблюдения санитарных требований и безопасной эксплуатации помещения.

Требования безопасности по пожарным и санитарным нормам

Пожарные нормы (СП 7.13130.2013) требуют использования:

• Огнестойких воздуховодов (EI 150 и выше).
• Противопожарных клапанов с автоматическим закрытием.
• Отдельной противодымной вентиляции (автономной по пожарным отсекам).
• Выбросов продуктов горения на расстоянии не менее 15 м от воздухозаборов.

Санитарные требования (СанПиН 1.2.3685-21 и раздел 7.1 СП 60) контролируют:

• Температуру, влажность, скорость воздуха в обслуживаемой зоне.
• Концентрацию вредных веществ (не выше ПДК).
• Запрет рециркуляции из «грязных» зон в «чистые».
• Требование об установке сигнализации и блокировки с пожарной автоматикой.

Проектная документация и согласование проекта

Проектная документация по системам вентиляции разрабатывается в строгом соответствии с Постановлением Правительства РФ № 87 от 16.02.2008 (с актуальными изменениями) «О составе разделов проектной документации и требованиях к их содержанию». Вентиляция входит в раздел 5 «Сведения об инженерном оборудовании, о сетях и системах инженерно-технического обеспечения» как подраздел «Отопление, вентиляция и кондиционирование воздуха, тепловые сети».

Согласно п.19(д) Постановления №87 и ГОСТ Р 21.621-2023 «Правила выполнения проектной документации систем отопления, вентиляции, кондиционирования и тепловых сетей» документация состоит из текстовой и графической частей.

1. Обоснование принятых систем и принципиальных решений по вентиляции (ссылки на СП 60.13330.2020, СанПиН, СП 7.13130.2013).
2. Расчеты воздухообмена, кратности по людям, вредным веществам и тепловлаговыделениям (с приложением расчетов совокупного выделения химических веществ).
3. Описание оборудования, материалов, фильтров, автоматики и резервирования.
4. Расчеты энергоэффективности, акустических характеристик (шум, вибрация), аэродинамики.
5. Мероприятия по предотвращению перетекания загрязнений и обеспечению пожарной безопасности.

Также нужно предоставить графические материалы, а именно:

6. Планы этажей, разрезы и схемы с трассировкой воздуховодов, приточных и вытяжных устройств.

7. Принципиальные схемы систем (приточно-вытяжная, аварийная, противодымная).

8. Узлы прохождения воздуховодов через конструкции, детали крепления.

9. Спецификация оборудования и материалов.

Дополнительно в проект включаются пояснительная записка с обоснованием выбора естественной или механической вентиляции и рабочая документация (РД) по ГОСТ 21.602-2016 (правила выполнения чертежей ОВ).

Экспертиза проектной документации (государственная или негосударственная) обязательна для большинства объектов капитального строительства в соответствии со ст.49 Градостроительного кодекса РФ. Она проверяет соответствие всем нормам СП 60.13330.2020, пожарным и санитарным требованиям. Экспертизу рассматривают до 42 рабочих дней, по необходимости этот срок могут продлить. Экспертиза не нужна для проведения капитального ремонта (если не затрагиваются несущие конструкции) и некоторых некапитальных объектов.

После положительного заключения экспертизы выдается разрешение на строительство.

Для отдельных объектов (медучреждения, промышленность с вредными веществами) дополнительно требуется согласование с Роспотребнадзором (санитарно-эпидемиологическое заключение) и МЧС России (пожарная безопасность противодымной вентиляции).

Проект проходит авторский надзор на стадии монтажа и приемку в эксплуатацию с испытаниями герметичности воздуховодов и баланса воздухообмена.

Заключение

Нормы проектирования вентиляции продолжают совершенствоваться. Сейчас идет акцент на энергоэффективность (рекуперация), подключение к умным системам и экологичность. Самым главным документом является СП 60.13330.2020 со всеми последними изменениями. Соблюдение всех действующих норм – залог создания безопасного и комфортного пространства.
