Пыление возникает не во всём цехе сразу. Оно появляется в конкретной точке: возле пилы, дробилки, шлифовального станка, пересыпного узла, бункера. Если не перехватить выброс рядом с источником, взвесь распространяется по рабочей области, оседает на конструкциях, механизмах, светильниках.
Обычная вытяжная вентиляция решает другую задачу. Она меняет воздушную среду во всём объёме здания. Локальная система удаления работает ближе к технологическому процессу: захватывает пылевой поток в точке образования, транспортирует смесь по сети, отделяет твёрдую фракцию в фильтре или пылеуловителе.
Поэтому увеличение мощности общей вытяжки не всегда решает проблему сильного пыления.
Главное различие простое: общеобменная вентиляция работает со всем объёмом цеха, аспирация — с источником пыления.
Почему обычной вытяжки бывает недостаточно
Рассмотрим деревообрабатывающий участок. При шлифовании мелкая фракция образуется рядом с инструментом. Если приёмное устройство находится далеко, пылевой поток сначала смешивается с окружающей средой. Взвесь успевает пройти несколько метров, попасть на соседние рабочие места, осесть на балках или станках.
Чтобы удалить такой объём только общеобменной вентиляцией, приходится перемещать значительный расход. Но даже высокая производительность не гарантирует перехват возле инструмента.
Локальное удаление строится иначе. Кожух, щель, зонт либо закрытое укрытие устанавливают рядом с источником. Смесь сразу попадает в канал, не успевая распространиться по цеху.
Для заказчика это важный принцип: если проблема возникает у конкретного технологического узла, сначала нужно решить задачу захвата. Увеличение общей вытяжки без контроля источника может повысить расход электроэнергии, но оставить основную проблему.

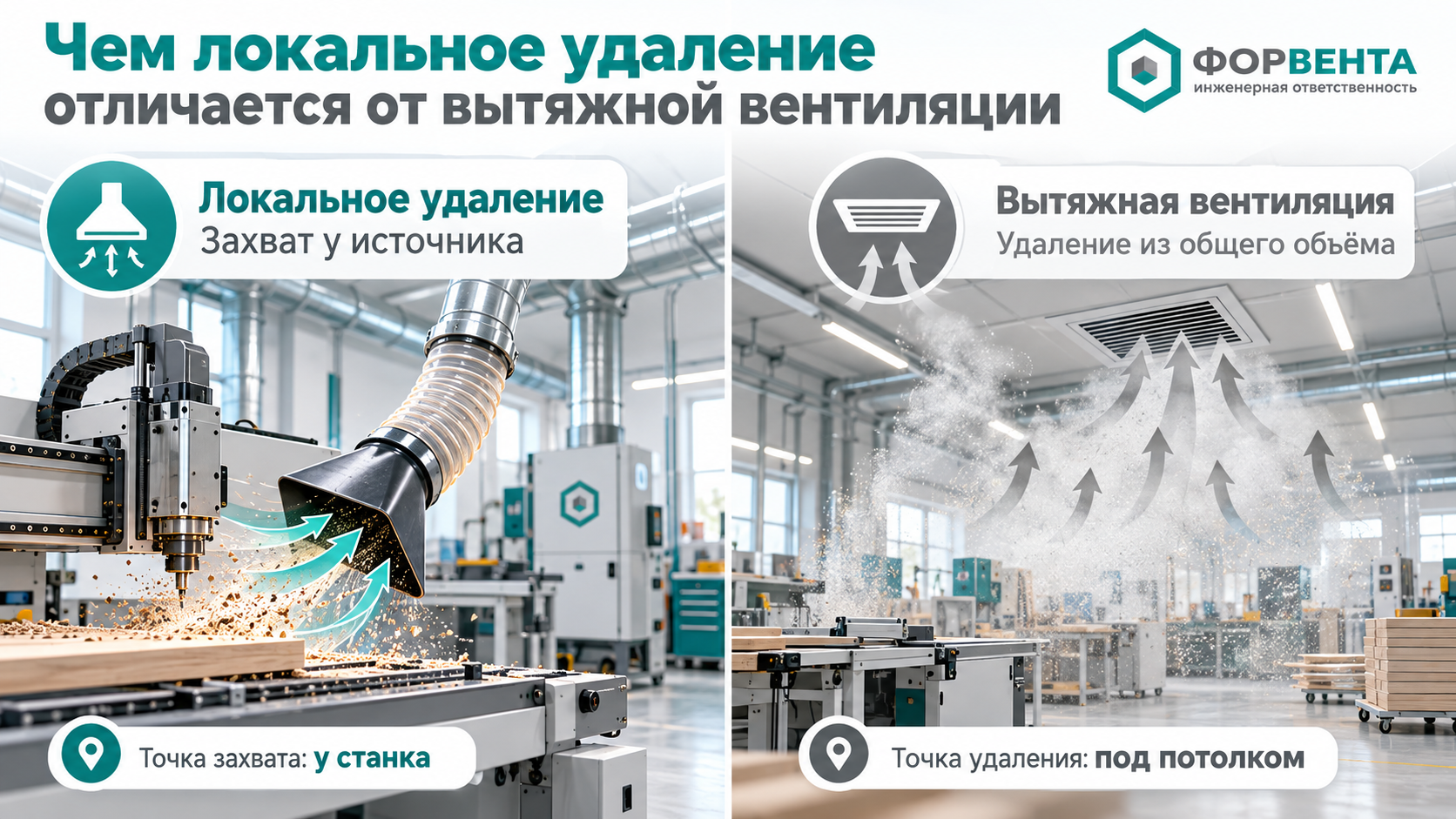

Чем локальное удаление отличается от вытяжной вентиляции
Оба решения перемещают воздушные массы, поэтому их часто воспринимают как один тип инженерной сети. На практике задачи заметно различаются.
| Параметр | Вытяжная вентиляция | Аспирационная сеть |
| Основная функция | Воздухообмен | Локальный захват пылевого выброса |
| Где начинается удаление | Из общего объёма | Возле технологического источника |
| Основной расчёт | Расход воздуха | Захват плюс транспорт смеси |
| Что проходит по каналам | Воздушная среда | Воздух с твёрдой фракцией |
| Очистка | Зависит от проекта | Обязательная часть решения |
| Основной риск | Недостаточный воздухообмен | Оседание фракции, засоры, слабый захват |
Фактически речь идёт не просто о вытяжке, а о связке локальный захват → транспортировка → отделение твёрдой фракции → сбор отходов.
Воздушный поток здесь становится транспортной средой. Поэтому расчёт должен учитывать не только объём, но также свойства переносимой взвеси.
Как пылевая смесь проходит путь от станка до фильтра
Базовая цепочка выглядит так:
источник → приёмное устройство → воздуховод → пылеуловитель → вентилятор → бункер или контейнер → выброс либо возврат очищенного потока.
На схеме всё выглядит просто. В реальном проекте каждый участок зависит от остальных.
Если кожух плохо охватывает источник, большой вентилятор не исправит геометрию. Если скорость в магистрали слишком мала, твёрдая фракция начнёт оседать. Если фильтр не рассчитан на фактическую нагрузку, его сопротивление быстро возрастёт.
Приёмное устройство
Кожух, щель, бортовой элемент, зонт либо закрытое укрытие создают область разрежения возле технологического узла.
Воздуховоды
По ним движется не только воздушная среда, но также твёрдая взвесь. Поэтому диаметр, количество поворотов, радиусы отводов, скорость требуют отдельного расчёта.
Пылеулавливатель
Циклон, рукавный или картриджный фильтр отделяет твёрдую фракцию от несущего потока.
Вентилятор
Он должен создать разрежение, достаточное для преодоления сопротивления сети, фильтра, приёмных устройств.
Сбор отходов
Отделённая масса поступает в бункер, контейнер, шлюзовой затвор либо технологическую линию возврата.
Эффективность определяется всей цепочкой, а не характеристикой одного агрегата.
Почему захват у источника важнее мощности вентилятора
Ключевой участок находится рядом со станком.
Если приёмный элемент установлен близко к месту выброса, требуется перехватить сравнительно компактный факел. Когда пылевой поток успевает распространиться по рабочей области, область воздействия увеличивается, необходимый расход растёт.
Поэтому геометрия укрытия часто важнее дополнительной мощности вентилятора.
При проектировании оценивают:
- точку образования пыли;
- направление выброса;
- скорость выхода фракции;
- возможность частично закрыть технологический узел;
- доступ оператора;
- режимы станка;
- обслуживание кожуха.
Чем точнее организован местный захват, тем меньше объём приходится перемещать через всю сеть.
Хорошее укрытие работает геометрией. Ошибку в его конструкции обычно пытаются компенсировать повышенным расходом, что делает сеть тяжелее, шумнее, требовательнее к электроэнергии.
Транспортная скорость: почему твёрдая фракция не должна оседать в каналах
После захвата возникает новая задача — доставить взвесь до аппарата очистки.
Если скорость становится недостаточной, тяжёлая фракция начинает выпадать на горизонтальных участках. Слой постепенно растёт, свободное сечение уменьшается, сопротивление повышается.
Из-за этого меняется распределение расходов. Удалённые ветви начинают работать слабее, хотя вентилятор продолжает работать в штатном режиме.
Поэтому в расчёте используют транспортную скорость — значение, при котором переносимая фракция остаётся во взвешенном состоянии до точки отделения.
Конкретное значение зависит от:
- плотности сырья;
- размера фракции;
- формы частиц;
- характера пылевого выброса;
- диаметра трассы;
- режима технологической линии.
Почему запас по скорости тоже имеет предел
Кажется логичным просто увеличить скорость. Но вместе с ней растут сопротивление, шум, потребление электроэнергии, износ отводов.
Особенно быстро абразивная фракция изнашивает участки после поворотов, где поток меняет направление.
Инженерная задача — обеспечить устойчивый транспорт без неоправданного завышения параметров.
Фильтрация и сбор отходов
Захваченную смесь недостаточно вывести из рабочей области. Необходимо отделить твёрдую фракцию от несущего потока.
Технологию очистки выбирают с учётом дисперсности, концентрации, абразивности, температуры, горючести сырья, требований к очищенному воздуху.
Циклон использует центробежный принцип. Он подходит для предварительного отделения сравнительно крупной фракции, способен снизить нагрузку на финальную ступень.
Рукавный фильтр задерживает мелкие примеси на развитой поверхности. При эксплуатации важны регенерация, контроль сопротивления, удаление собранной массы.
Картриджные решения применяются для более компактной очистки, когда свойства пылевой смеси позволяют использовать такую конструкцию.
В отдельных технологических процессах применяется мокрая очистка.
Заказчику полезно начинать не с вопроса о марке фильтра. Сначала определяют:
что удаляем → сколько этого образуется → какого размера фракция → как её отделяем → куда отправляем собранные отходы.
Эта последовательность позволяет выбрать техническое решение по задаче, а не по каталогу.
Почему локальное удаление должно работать вместе с приточной вентиляцией
Если из цеха удаляется 20 000 м³/ч, тот же объём должен поступить обратно.
При отсутствии организованного притока начинается подсос через ворота, двери, соседние корпуса, неплотности ограждений. Зимой возникают холодные струи, температурный режим становится нестабильным. Меняется баланс других вытяжных сетей.
Поэтому общеобменная вентиляция остаётся частью общей инженерной картины.
Функции различаются:
локальный контур перехватывает пылевой выброс;
приточно-вытяжная вентиляция поддерживает воздушный баланс здания.
При расчёте согласуют максимальный расход, количество одновременно работающих станков, объём компенсационного притока, направление приточных струй.
Особенно важно, чтобы подача свежего воздуха не мешала захвату у технологического источника. Слишком сильная струя способна изменить факел выброса, снизить эффективность укрытия.
Пожаро- и взрывобезопасность
Древесная, зерновая, мучная, некоторые металлические взвеси способны создавать пожаро- или взрывоопасную среду.
Эти свойства учитывают до формирования основной схемы, поскольку требования безопасности могут изменить архитектуру сети целиком.
До проектирования оценивают:
- горючесть сырья;
- дисперсность;
- склонность к накоплению;
- вероятность появления искры;
- наличие горячих включений;
- способ разгрузки фильтра;
- расположение пылеуловителя;
- исполнение электрической части.
Особого внимания требуют деревообработка, шлифование металлов, зернопереработка, мукомольные линии, работа с сухими порошками.
Безопасность нельзя добавлять к готовой схеме отдельным блоком. Она влияет на трассировку, фильтрацию, автоматику, конструкцию аппаратов, способ сбора отходов.

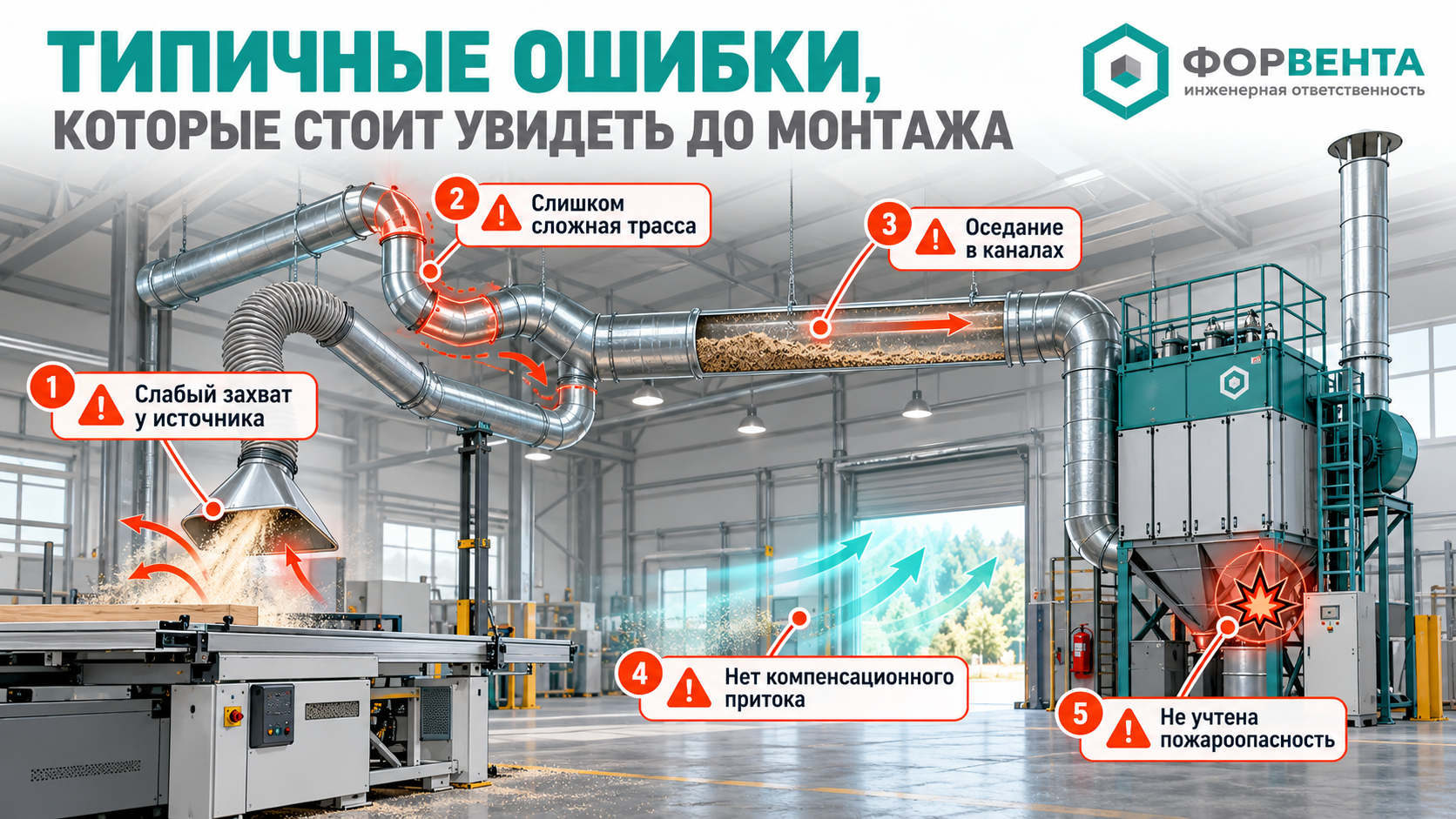

Типичные ошибки, которые стоит увидеть до монтажа
Переделывать такую сеть после запуска сложно. Диаметры, трассы, вентилятор, фильтр, укрытия связаны между собой. Изменение одного элемента часто требует пересчёта остальных.
До изготовления воздуховодов стоит проверить несколько критичных мест:
- Слабый захват возле станка. Причина часто в форме или положении кожуха.
- Скорость ниже транспортной. Твёрдая фракция постепенно оседает внутри канала.
- Неверно учтена одновременность. Расчётный режим отличается от реальной загрузки цеха.
- Слишком много поворотов. Растёт сопротивление, повышается износ трассы.
- Фильтр не соответствует характеру взвеси. Сопротивление изменяется быстрее расчётного.
- Нет компенсационного притока. Воздушный баланс формируется случайно.
- Пожароопасные свойства определены слишком поздно. Приходится менять уже принятые решения.
Опасность таких ошибок в том, что агрегаты могут штатно запускаться, но фактическая эффективность удаления окажется слабее требуемой.
Что проверить в проекте до реализации
Представителю заказчика необязательно самостоятельно пересчитывать аэродинамику. Полезнее увидеть понятный маршрут от технологического источника до точки сбора.
Перед согласованием документации стоит проверить:
- перечень источников пыления;
- характеристики выбросов;
- конструкцию приёмных устройств;
- расходы по ветвям;
- скорости на характерных участках;
- потери давления;
- одновременность работы станков;
- способ очистки;
- выгрузку собранной массы;
- компенсационный приток;
- требования пожарной безопасности;
- программу пусконаладки.
Главный вопрос звучит не «какой установлен вентилятор», а будет ли пылевой поток стабильно перехватываться возле источника при реальной загрузке цеха.
Что должен получить заказчик
Готовая инженерная схема — это не просто вентилятор, фильтр плюс воздуховоды.
Она должна стабильно выполнять всю последовательность: перехватывать выброс возле технологического узла, переносить твёрдую фракцию без отложений, отделять её от воздушного потока, сохранять требуемые расходы при разных комбинациях включённых станков, поддерживать баланс с приточной частью.
При пусконаладке проверяют фактические расходы на точках захвата, скорости в каналах, сопротивление фильтра, герметичность, автоматику, взаимодействие с приточной вентиляцией.
Главный критерий — предсказуемая работа всей цепочки от технологического источника до точки сбора отходов.
