Компрессорная может быть просторной, иметь мощную вытяжку, несколько приточных решёток — летом температура всё равно поднимается до критических значений. Причина часто не в отсутствии вентиляции, а в неверной логике расчёта.
Работающие агрегаты выделяют значительное количество энергии в виде нагрева. Если его не отвести, горячая среда возвращается к радиатору, температура на входе растёт, охлаждение ухудшается. Машина начинает работать в тяжёлом режиме.
Поэтому вентиляцию компрессорной нельзя рассчитывать только по площади, объёму комнаты или формальной кратности.
Основная задача — определить температурную нагрузку, обеспечить нужный приток, подать более холодную среду к агрегатам, затем вывести нагретую массу так, чтобы она не возвращалась обратно.
Почему компрессорную нельзя рассчитывать только по площади
Для обычной технической комнаты площадь помогает оценить масштаб задачи. Для компрессорной этого недостаточно.
Два пространства одинакового размера могут требовать совершенно разного воздухообмена. В одном установлен агрегат 37 кВт, в другом — две машины по 110 кВт. Объём одинаковый, температурная нагрузка различается в несколько раз.
Именно количество выделяемой энергии определяет, какой объём притока и вытяжки потребуется, чтобы температура оставалась в допустимом диапазоне.
Для воздушно-охлаждаемого винтового агрегата значительная часть потребляемой электрической энергии переходит в нагрев. Для предварительной инженерной оценки иногда используют ориентир около 0,96 от электрической мощности. Для рабочего проекта расчётное значение берут из технической документации конкретной модели.
Отсюда главный принцип:
вентиляцию компрессорной рассчитывают прежде всего по избыткам энергии, а не по квадратным метрам.

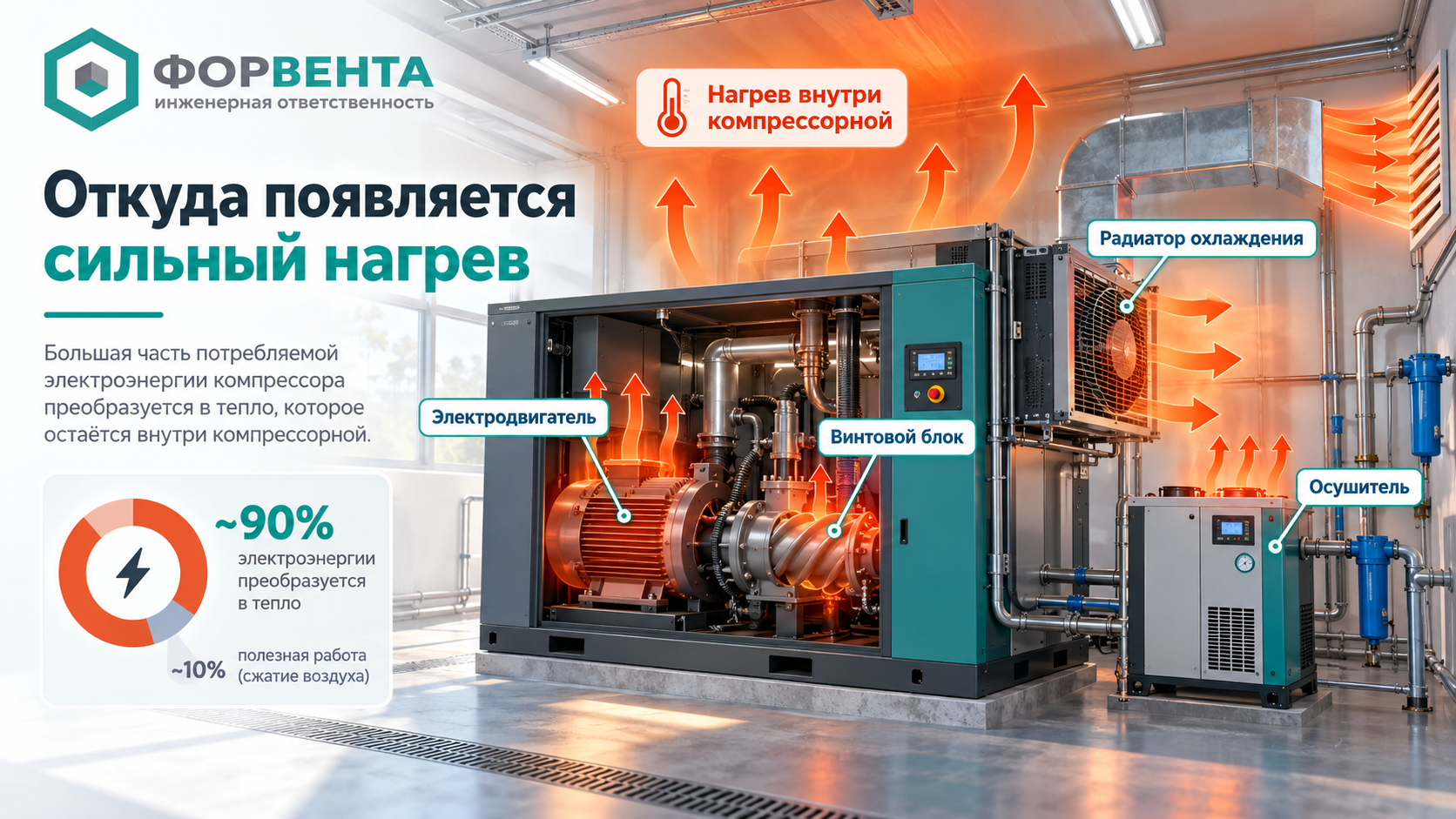

Откуда в компрессорной появляется сильный нагрев
Компрессор расходует электрическую энергию на сжатие газа. Большая её часть в процессе работы превращается в энергию, которую необходимо отвести из технической зоны.
Для предварительной оценки можно использовать зависимость:
Q ≈ P × 0,96
где:
- Q — ориентировочная мощность нагрева, кВт;
- P — потребляемая мощность агрегата, кВт.
Например, машина мощностью 75 кВт способна создавать нагрузку порядка 72 кВт. Для модели 110 кВт величина уже превышает 100 кВт.
Это не паспортный расчёт, а быстрый способ понять масштаб задачи. Точные данные проверяют по документации производителя конкретной модели.
Кроме основного агрегата дополнительный нагрев создают осушители, электродвигатели, шкафы автоматики, вспомогательные узлы. Поэтому проект начинают не с выбора вытяжного вентилятора, а с перечня всех источников.
Чем опасна высокая температура
Повышенная температура меняет сразу несколько рабочих параметров. Агрегат начинает забирать более тёплую среду, радиатор получает худшие условия охлаждения, внутри корпуса становится жарче.
Особенно заметна проблема летом.
Представим наружную температуру +32 °C. Если внутри технической зоны происходит дополнительный нагрев ещё на 10 °C, около машины уже может быть порядка +42 °C. При более жаркой погоде запас становится ещё меньше.
Допустимый предел зависит от конкретной модели, поэтому его проверяют по паспорту.
Перегрев компрессорной — не вопрос комфорта персонала. Это эксплуатационный режим, при котором возможны:
- рост температуры всасывания;
- ухудшение охлаждения масла;
- повышение температуры винтового блока;
- срабатывание защит;
- аварийная остановка;
- нестабильная работа осушителей.
Поэтому наличие вытяжного вентилятора само по себе не подтверждает, что задача решена.
Главный принцип расчёта — энергетический баланс
Расчёт строится вокруг трёх величин:
избыток энергии → допустимый прирост температуры → требуемый воздухообмен.
В общем виде используется зависимость:
L = Q / (ρ × c × ΔT)
где:
Q — количество энергии, которое требуется удалить;
ρ — плотность среды;
c — удельная теплоёмкость;
ΔT — допустимая разница температур.
Для предварительной оценки в привычных единицах можно использовать упрощённую формулу:
L ≈ 3000 × Q / ΔT
где:
L — необходимый воздухообмен, м³/ч;
Q — расчётная мощность нагрева, кВт;
ΔT — допустимое повышение температуры, °C.
Пример расчёта для 75 кВт
Ориентировочная нагрузка:
75 × 0,96 = 72 кВт.
Если допускается нагрев на 10 °C:
L ≈ 3000 × 72 / 10 = 21 600 м³/ч.
При ограничении прироста семью градусами потребуется уже около:
30 900 м³/ч.
Разница существенная. Чем меньший температурный подъём требуется сохранить, тем большей должна быть производительность вентиляции.
Для рабочего проекта дополнительно учитывают паспортные данные, климатические условия, одновременность загрузки, характеристики встроенного охлаждения.
Почему кратность воздухообмена — не главный критерий
Фраза «сделаем десятикратный воздухообмен» звучит убедительно, однако сама по себе не показывает, хватит ли охлаждения.
Допустим, объём компрессорной составляет 300 м³. Десять обменов дают 3 000 м³/ч. При этом расчёт по избыткам энергии для машины мощностью 75 кВт способен показать необходимость более 20 000 м³/ч.
Разница принципиальная.
Поэтому кратность лучше использовать как дополнительный проверочный показатель. Основой остаётся количество энергии, которое требуется вывести.
Особенно важно это при нескольких одновременно работающих агрегатах. Их нагрузки складываются, поэтому требуемая производительность вентиляции быстро возрастает.
Как должно быть организовано движение среды
Даже верно рассчитанного объёма недостаточно, если траектория выбрана неудачно.
Если приточная решётка находится рядом с вытяжной, значительная часть свежей подачи способна сразу уйти наружу. Вентиляторы перемещают расчётный объём, но агрегаты почти не получают более холодную среду.
Рабочая схема должна провести приток через зоны охлаждения.
Как правило, наружную подачу направляют ближе к нижней части, в сторону воздухозабора машин. Нагретую массу удаляют выше.
При проектировании учитывают не только координаты решёток, но реальные препятствия:
- корпуса агрегатов;
- ресиверы;
- трубопроводы;
- перегородки;
- кабельные трассы;
- соседние машины.
Маршрут должен быть понятным:
приток → зона охлаждения → нагрев → вытяжка.
Почему опасна рециркуляция нагретого выброса
Одна из характерных проблем — внутренняя рециркуляция.
Радиатор выбрасывает горячую массу. Если вытяжка не успевает её удалить либо направление выброса выбрано неудачно, она снова оказывается на входе той же машины.
Получается замкнутый контур:
радиатор → нагретый выброс → воздухозабор агрегата → ещё более высокая температура охлаждения.
При нескольких машинах возможен другой сценарий: один агрегат направляет горячий выброс в сторону соседнего.
В такой ситуации даже высокая общая производительность вытяжки не гарантирует нормального режима. Локально у входа температура остаётся повышенной.
Поэтому на стадии проекта важно проверить направление выброса каждого агрегата, положение воздухозаборных зон, реальную траекторию движения нагретой массы.
Когда горячую среду лучше удалять прямо от радиатора
Есть два базовых способа.
Первый — нагретый выброс поступает в техническую зону, затем общая вытяжка удаляет его наружу.
Второй — от выхода охлаждения выполняется отдельный канал, через который горячая среда сразу выводится за пределы здания.
Для мощных воздушно-охлаждаемых машин второй вариант часто эффективнее. Избыточная энергия удаляется до смешения со всем объёмом компрессорной, риск рециркуляции становится ниже.
Но такой канал нельзя просто присоединить к корпусу.
Встроенный вентилятор охлаждения рассчитан на определённое внешнее сопротивление. Длинная трасса, малое сечение, несколько резких поворотов способны создать противодавление, ухудшить отвод нагретой среды.
Поэтому прямой канал рассчитывают по трём исходным данным:
паспортная производительность встроенного вентилятора → допустимое внешнее сопротивление → фактическая трасса.
Если требуется дополнительный вытяжной вентилятор, его режим согласуют с охлаждением машины.
Какие источники нагрева включить в расчёт
Ошибка — взять мощность одного самого крупного агрегата, выполнить расчёт только по нему, хотя в реальном режиме одновременно работают несколько машин.
Нужно учитывать фактический сценарий эксплуатации.
| Источник | Какие данные нужны | Что учитывать |
| Компрессор №1 | Мощность, паспортное тепловыделение | Реальную загрузку |
| Компрессор №2 | Те же параметры | Одновременность |
| Осушитель | Паспортные данные | Энергию от конденсатора |
| Вспомогательные узлы | Мощность | Режим включения |
| Электрошкафы | Паспортные значения | Постоянную нагрузку |
Отдельно рассматривают летний расчётный режим. Именно жаркий период обычно становится наиболее сложным: наружная температура уже высокая, поэтому допустимый дополнительный нагрев сокращается.
Также стоит предусмотреть частичную загрузку. Если работает одна машина из трёх, вентиляция не обязана постоянно оставаться на максимальной производительности.

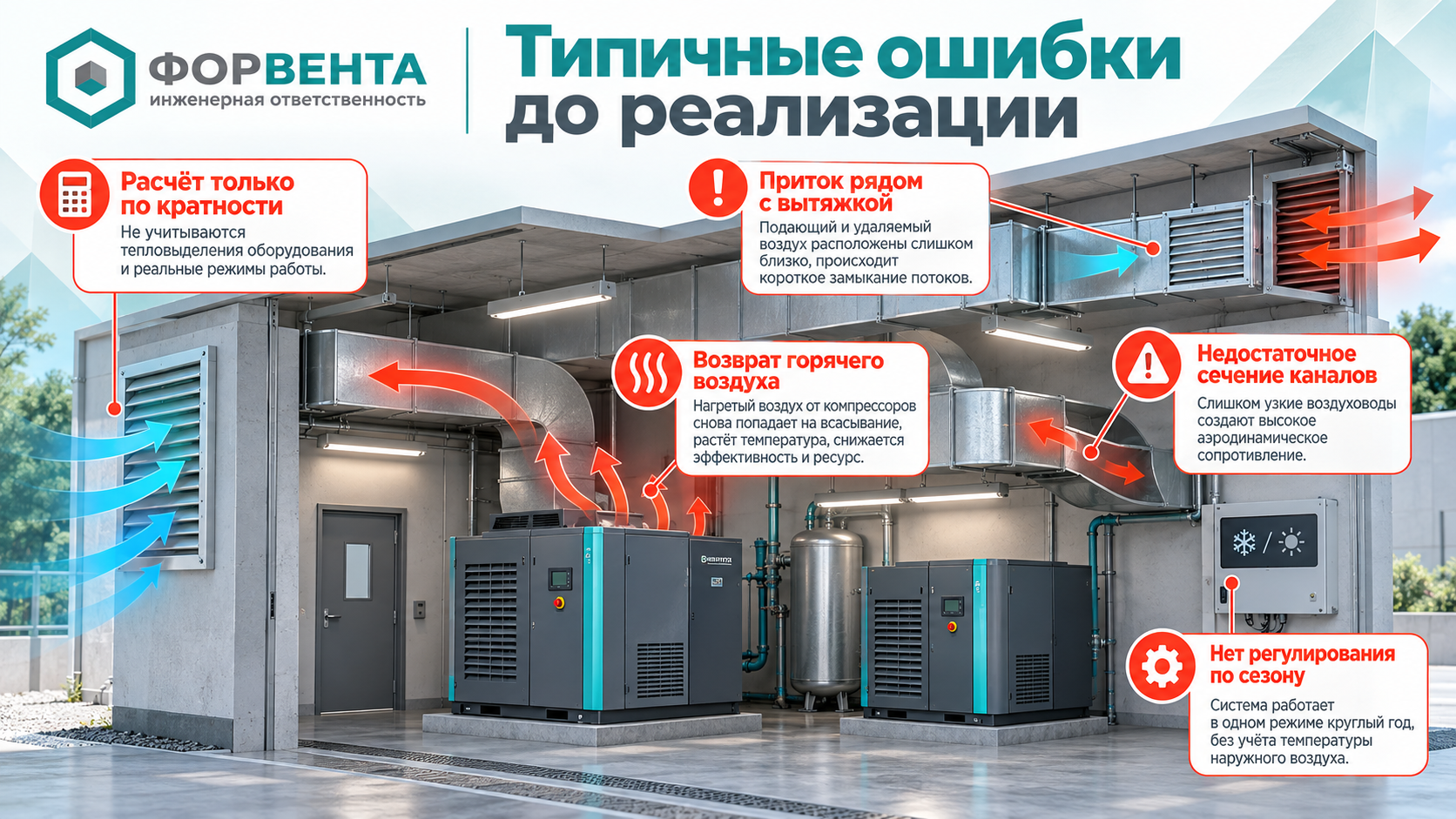

Типичные ошибки, которые стоит увидеть до реализации
Даже корректный расчёт не гарантирует нормальную температуру, если схема движения среды построена неудачно. Проблемы чаще проявляются летом, когда запас по охлаждению минимален.
Перед реализацией стоит проверить несколько критичных решений:
- Расчёт только по кратности. Реальная температурная нагрузка остаётся без полноценной оценки.
- Недостаточное свободное сечение притока. Решётки, сетки, фильтры уменьшают полезную площадь прохода.
- Приток находится рядом с вытяжкой. Свежая подача быстро уходит наружу, не проходя через зоны охлаждения.
- Горячий выброс возвращается к радиатору. Общий воздухообмен достаточен, но локально машина получает уже нагретую среду.
- Один режим предусмотрен на весь год. Летом требуется максимальная производительность, зимой нужен другой алгоритм.
- Прямой канал от радиатора имеет высокое сопротивление. Встроенный вентилятор не справляется с трассой.
Такие ошибки лучше увидеть до изготовления воздуховодов. Переделка на готовом объекте обычно сложнее: вокруг уже проходят трубопроводы, кабельные линии, установлены агрегаты.
Что проверить при пусконаладке
Проект показывает расчётную картину. Пусконаладка должна подтвердить её на реальном объекте.
Проверку проводят при включённых компрессорах. Только в таком режиме появляется расчётная температурная нагрузка.
Контролируют:
- фактический приток;
- вытяжную производительность;
- наружную температуру;
- температуру у воздухозабора каждой машины;
- нагрев после радиатора;
- отсутствие обратной рециркуляции;
- работу автоматики;
- режим при включении нескольких агрегатов.
Особое внимание уделяют локальным перегревам. Если около входа одной машины температура заметно выше, чем в основной части технической зоны, стоит проверить, не попадает ли туда собственный или соседний горячий выброс.
Для прямых каналов дополнительно оценивают сопротивление трассы, фактическую производительность встроенного охлаждения.
Пусконаладка должна подтвердить не просто включение вентиляторов, а способность вентиляции удерживать требуемый температурный режим.
Что должен получить заказчик
Готовое решение — не набор вентиляторов, решёток, каналов.
Заказчику должна быть понятна инженерная логика объекта:
сколько энергии выделяется → какой воздухообмен требуется → откуда приходит приток → как он проходит через агрегаты → куда уходит горячий выброс → как схема ведёт себя летом и зимой.
Для нескольких машин также нужен понятный алгоритм при изменении нагрузки.
Работает один агрегат — производительность вентиляции снижается. Запускается второй — вытяжка увеличивается. Температура растёт — автоматика переводит сеть на следующий режим.
Такой подход позволяет управлять температурой, а не просто постоянно держать вентиляторы на максимальной частоте.
Вывод: вентиляция компрессорной начинается с расчёта по избыткам энергии
Компрессорная отличается высокой температурной нагрузкой. Поэтому проектировать её вентиляцию только по площади или кратности недостаточно.
Сначала определяют энерговыделения. Затем рассчитывают требуемый воздухообмен. После этого формируют траекторию: более холодная подача направляется к агрегатам, нагретая масса выводится без возврата к радиаторам.
Для мощных машин рассматривают непосредственный отвод горячего выброса, обязательно проверяя допустимое сопротивление по паспортным данным.
После реализации расчёт подтверждают измерениями.
Главный критерий — агрегаты получают достаточно холодную среду, избыток энергии стабильно удаляется наружу, температура остаётся в допустимом диапазоне при реальной нагрузке.
