К производственным помещениям предъявляются требования по обеспечению комфортных условий работы сотрудников, задействованных в реализации технологических процессов. Один из пунктов оптимизации труда – эффективная очистка воздуха в промышленных цехах.

Большую роль здесь играет правильная коррекция рабочих режимов – температуры и влажности. Данную задачу позволяет решить промышленная вентиляция, об особенностях проектирования которой и пойдет речь.

Важность этапа проектирования

Любое производство сопровождается наличием вредоносных факторов, негативно влияющих на здоровье работников. Запылённость, химические испарения вредны и для оборудования. Неблагоприятные климатические условия в производственных помещениях приводят к избытку расходов на электропотребление.

Свести к минимуму негативные факторы как раз и помогает приточно-вытяжная вентиляция, об установке которой следует позаботиться заранее. Промышленное оборудование данного типа позволяет решить несколько задач:

• снизить риск несчастных случаев и профессиональных заболеваний;
• повысить эффективность труда и качество продукции;
• стабилизировать технологический процесс;
• уменьшить энергозатраты и количество производственных ошибок.

Проектирование вентиляционных систем – забота о создании оптимального микроклимата на производстве. Комфортные условия труда сводят к минимуму затраты на оплату больничных листов сотрудников, расходы на амортизацию оборудования.

Классификация промышленных вентиляционных систем

Наша компания предлагает несколько разновидностей систем кондиционирования производственных помещений (в зависимости от условий эксплуатации).

1. Двухтактная система. Устанавливается в цехах, где невозможно применить точечное удаление пыли. Работает по принципу улавливания вредных веществ из циркулирующего внутри помещения воздушного потока. Оборудование монтируется на высоте 4-5 метров над уровнем пола. Загрязнённый воздух фильтруется и выводится через вентиляционные решетки.
2. Смесительная вентиляция. В основе работы установки использован «принцип турбулентности» – когда загрязнённый воздух смешивается с чистым и равномерно распределяется по всему помещению. Благодаря высокой скорости циркуляции в цехах постоянно поддерживается оптимальный уровень влажности и температуры.
3. Вытесняющая система. Здесь применен «принцип разделения». Оборудование монтируется в непосредственной близости от рабочих мест так, чтобы разделить атмосферу в помещении на 2 горизонтальные зоны. Высота нижней области, с чистым воздухом, составляет 1,1 и 1,8 метра (для работающих сидя и стоя, соответственно).
4. Гибридная вентиляция. Представляет собой комбинацию самотечной и механической систем. Оборудование предназначено для крупных промышленных предприятий. Также применяется в жилых комплексах, оснащенных гаражными ангарами. Установка обеспечивает непрерывную циркуляцию воздуха в помещениях с повышенным выбросом газов. Система отличается высокой эффективностью – очищение воздуха происходит за короткий промежуток времени.
5. Вентиляционные устройства для серверных помещений. В компаниях, оснащённых локальной компьютерной сетью, под серверное оборудование выделяется отдельная комната, в которой круглосуточно необходимо поддерживать оптимальный режим. В данном случае главное требование к вентиляционной системе – не допустить перегрева оборудования и потери базы информационных данных.

Обеспечить необходимые условия труда в производственных помещениях позволяют промышленные увлажнители воздуха. Данные системы не требуют постоянного контроля и самостоятельно регулируют степень влажности.

Одно из важных требований, предъявляемых к современным производствам, – рекуперация (теплообмен) воздуха. В этих системах приточные и вытяжные массы не смешиваются между собой. Принцип работы данных установок – в передаче тепловой энергии от одного потока другому.

Чтобы каждая из описанных систем работала с максимальной отдачей, необходимо не только правильно выбрать промышленную вентиляцию, но и установить ее в нужном месте. Эти инженерные задачи как раз и решаются комплексным проектированием, которое также учтет целесообразность установки дополнительных точечных вытяжек.

Нормативные требования к проекту

Организация промышленных производств предполагает соблюдение стандартов безопасности и санитарных норм. Наличие вентиляционных систем – одно из главных условий создания оптимального микроклимата в рабочих помещениях.

Проектирование данного оборудования должно отвечать требованиям нормативных документов, таких, как: СНиП, СП, ГОСТы, регулирующих соблюдение параметров чистоты воздуха, температуры и влажности в промышленных помещениях.

Ознакомиться с нормами для вентиляционных систем производственных зданий можно в отраслевых стандартах (СП 60.13330.2016, СНиП 41-01-2003).

Этапы проектирования

Проектирование промышленной вентиляции – объёмная работа, включающая в себя несколько ответственных этапов.

Монтаж на объекте возможен только при соблюдении определенных условий, которые фиксируются в акте готовности объекта:

1. Сначала проводится первичная консультация – специалист компании выясняет задачи и потребности заказчика.
2. По предварительному согласованию на объект для сбора нужных данных выезжает инженер.
3. На основании собранного материала подготавливается техническое задание. Заказчик предоставляет документы, необходимые для расчётов. На данном этапе оговариваются объём работ, сроки выполнения и стоимость.
4. Далее разрабатывается эскизный вариант проекта.
5. Как только заказчик утверждает черновую версию, проектировщики приступают к основной работе: выполняют расчёты, делают чертежи, планы, аксонометрические схемы, разрезы, оформляют 3D-визуализацию.

Заключительные этапы проекта – согласование в надзорных органах и передача документации собственнику промышленного предприятия.

Что лежит в основе каждого проекта

Налаженная работа вентиляционных систем, в первую очередь, зависит от проектирования, учитывающего такие важные аспекты, как: назначение промышленного объекта, размеры производственных площадей, количество задействованных в работе людей, кратность воздухообмена, теплопотери.

Существующие нормы и ГОСТЫ устанавливают конкретные значения для каждого объекта, и их берут за основу при выполнении расчётов, при выборе определенного типа климатического оборудования.

Стоит отметить важные факторы, требующие особого внимания при проектировании механической вентиляции производственных помещений:

• вид загрязняющих веществ, их количество, частота образования и удаления;
• особенности технологического процесса, влияющие на загрязнение воздуха в цехах;
• зоны образования и пути распространения вредных факторов;
• размеры приточно-вытяжных потоков, расчет скорости;
• тип вентиляционных устройств и подбор места установки данного оборудования;
• возможность и способы утилизации отработанного воздуха.

При расчётах во внимание берутся не только степень загрязнения и скорость движения воздуха в рабочей зоне, но также влажность, температура, давление, накопление электростатических зарядов. Выбрать подходящую систему для внутренней вентиляции помогают такие параметры – уровень вибрации, шумов, энергопотребление.

Следует взять во внимание, что бытовые системы вентиляции для решения промышленных задач не подходят. Оборудование, устанавливаемое в производственных помещениях, должно быть взрывозащищенным и изготовлено из материалов, стойких к химическим веществам (листовой металл или пластик со специальным покрытием).

Стандартное наполнение проекта

Комплексное проектирование включает в себя пакет документов, регламентированных стандартами. По степени значимости их разделяют на основные и вспомогательные.

Основные:

• сводный лист с указанием общих характеристик;
• параметры помещения;
• вводные данные;
• аксонометрические схемы;
• чертежи;
• планы размещения вентиляционного оборудования в цехах;
• 3D-проекция;
• перечень необходимого оборудования.

Дополнительные:

• сеть разводки вентиляционных каналов;
• схемы узлов обвязки;
• вентиляционные камеры в разрезе.

Приложением к проектной документации идут смета оборудования и пояснительная записка.

Примеры реализации проекта вентиляции и кондиционирования в помещениях различной сложности

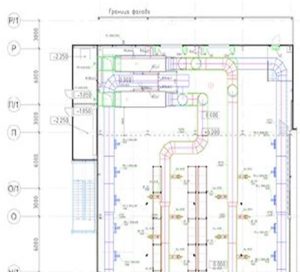

Рис.1. Вентиляция складского комплекса, 2000 м2

Рис.2. Вентиляция офисного здания, 532 м2

Оптимальные сроки проектирования

В зависимости от площади объекта, на котором предполагается установка промышленного кондиционирования, определяются сроки выполнения проекта вентиляции помещений. Таблица ниже содержит ориентировочные данные.

Сроки выполнения проектных работ

Компания предлагает комплексный подход «под ключ». Мы не только презентуем концепцию и проектируем вентиляционные системы, но также выполняем монтажные и пуско-наладочные работы, комплектуем всем необходимым, обеспечиваем гарантированное и постгарантированное техническое обслуживание.

Почему проект вентиляции лучше заказать

Стремление сэкономить на установке вентиляционных систем приводит к негативным последствиям. Неправильно подобранное оборудование не справляется с функцией поддерживать оптимальный микроклимат в производственных помещениях. Это сказывается на здоровье работников и приводит к лишним затратам энергопотребления.

Проектированием промышленных вентиляционных систем должны заниматься профессионалы с опытом работы в данной сфере. Наши специалисты обладают необходимыми техническими знаниями, навыками монтажа, ответственно подходят к выполнению своих обязанностей.

Мы предлагаем концепции, соответствующие вашим ожиданиям. В проектировании систем вентиляции применяем новейшие технологии и устройства, позволяющие свести к минимуму расходы на энергопотребление и добиться максимальной эффективности работы оборудования.

Креативный подход к решению конструктивных и монтажных задач позволяет адаптировать установку под любой вид загрязнения воздуха, с учётом сырья, используемого в технологических процессах.

Прайс-лист на проект промышленной вентиляции

Наше предложение

Одна из ключевых услуг компании «ФорВента» – проектирование вентиляционных систем для промышленных предприятий. Мы также устанавливаем оборудование на коммерческих и производственных объектах, а также обслуживаем его.

В перечень наших предложений входят:

• разработка концепции;
• подбор узлов и устройств;
• монтаж оборудования;
• техническое обслуживание (гарантийное, постгарантийное).

Проектирование выполняем с учетом целевого назначения и степени сложности объекта. Гарантируем соблюдение норм безопасности и правил охраны труда, отраслевых стандартов.

Планируя монтаж и обслуживание систем вентиляции, мы учитываем особенности технологического процесса, подстраиваемся под режим работы предприятия, чтобы не допустить простоя производства.

Специалисты компании «ФорВента» имеют все необходимые документы, регламентирующие право выполнения работ по проектированию систем вентиляции и кондиционирования на промышленных объектах (лицензии, разрешения).

Как заказать услугу

Мы работаем по принципу «прозрачного сотрудничества» – клиентам предоставляется вся информация по объёму услуг и стоимости предполагаемых работ. Чтобы получить готовый проект инженерных сетей, вам достаточно оформить заявку.

Контактную информацию можно указать в специальной форме обратной связи или позвонить нам по телефону +7(499) 110-98-06. Укажите удобное время, когда наши менеджеры смогли бы с вами связаться.
