Вентиляция смонтирована, вентиляторы запускаются, решётки стоят на своих местах, автоматика показывает штатный режим. На первый взгляд объект готов. Но включённая установка ещё не доказывает, что каждый кабинет, зал, кухня или техническая зона получает требуемый объём воздуха.
Реальная сеть почти всегда отличается от идеальной расчётной модели. Где-то трасса оказалась длиннее, где-то добавился отвод, изменилась длина гибкой вставки, выросло сопротивление фильтра, заслонка открыта не полностью. Воздушный поток выбирает путь с меньшим сопротивлением: ближняя ветвь получает избыток, удалённая — недобор.
Именно поэтому завершение монтажных работ — не конец инженерной задачи.
После монтажа вентиляция существует физически. После пусконаладки становится понятно, работает ли она так, как была рассчитана. Замеры превращают проектные цифры в подтверждённые параметры реального объекта.
Почему смонтированная вентиляция ещё не означает проектный режим
Проектировщик рассчитывает сеть по аэродинамическому сопротивлению каждого участка. В расчёте заданы диаметры, длины каналов, клапаны, фильтры, решётки, характеристики вентилятора.
На объекте появляются реальные условия.
Даже при аккуратной сборке сопротивление двух одинаковых по схеме ветвей может различаться. На распределение воздушного потока влияют фактическая длина каналов, отводы, тройники, положение регулирующих клапанов, состояние фильтров, характеристики конечных устройств.
Поэтому ближайший к установке участок нередко получает больше расчётного значения, дальний — меньше. Такой эффект особенно заметен в разветвлённых сетях.
Простой пример. По проекту два кабинета должны получать по 400 м³/ч. Измерения показывают 520 м³/ч на ближней ветви, 280 м³/ч на дальней. Общая производительность близка к расчётной, однако внутри здания поток распределён неверно.
Без измерений такой перекос легко пропустить.
Чем пусконаладка отличается от простого запуска
Запустить вентиляцию — значит подать питание, включить вентилятор, убедиться, что он вращается.
Пусконаладка решает более широкую задачу: проверяет, соответствует ли фактическое поведение инженерного комплекса проекту.
До регулировки оценивают готовность сети, положение заслонок, состояние фильтров, направление вращения рабочих колёс, герметичность доступных соединений, автоматику, частотные преобразователи. Затем переходят к измерениям объёма воздуха, давления, температуры, шума, вибрации.
Такой порядок важен. Если вентилятор вращается не в ту сторону либо клапан остался закрытым, бессмысленно пытаться исправить подачу регулировкой диффузора.
Хорошая пусконаладка отвечает не на вопрос «включается ли установка», а на другой:
достигает ли вентиляция заданных параметров во всех контрольных точках при реальном режиме эксплуатации?

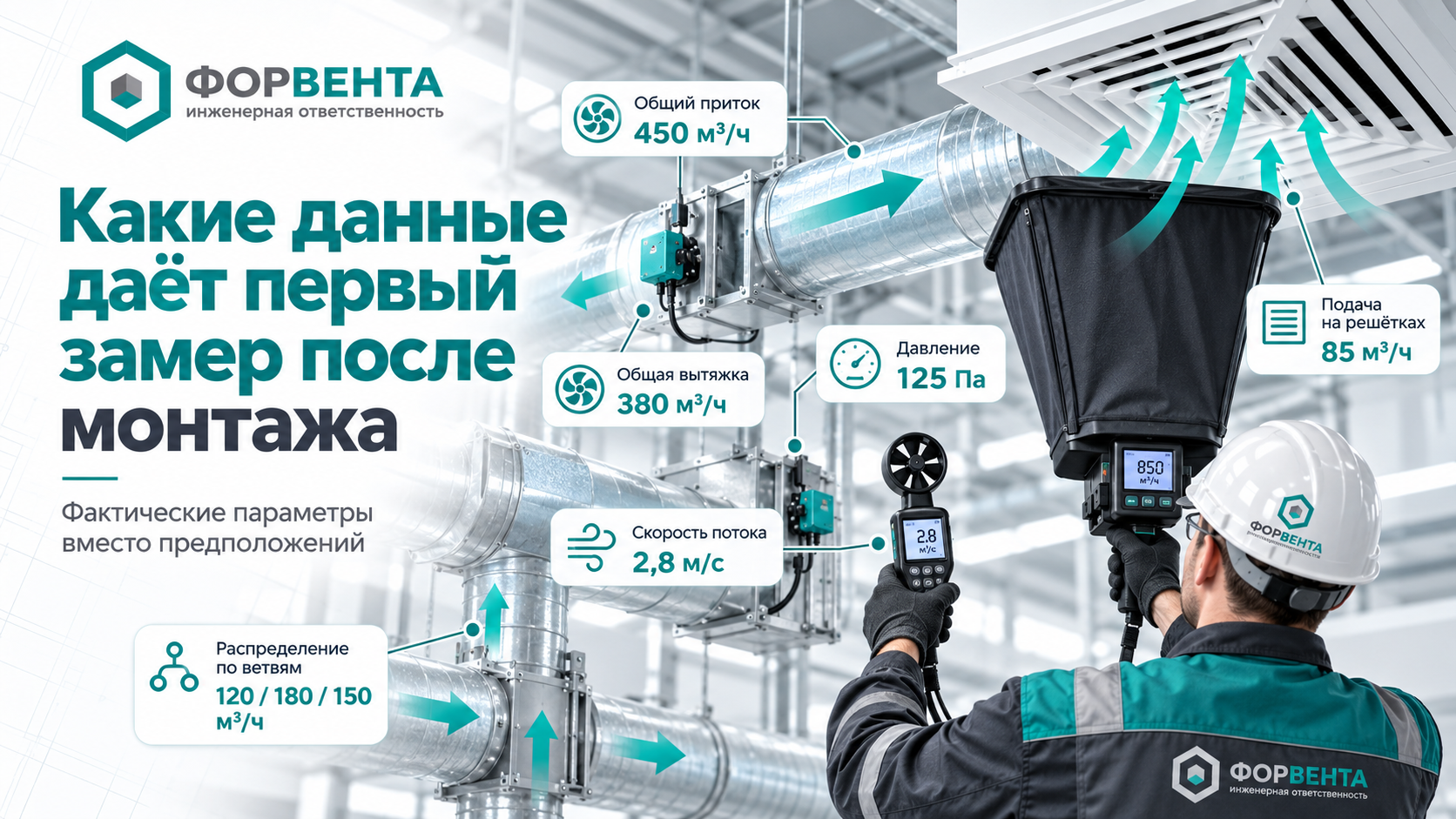

Какие данные даёт первый замер после монтажа
Первый цикл измерений показывает фактическую аэродинамическую картину объекта. До этого инженер располагает расчётом. Теперь появляются значения, полученные непосредственно на сети.
Обычно проверяют общий объём притока, вытяжку, распределение по магистралям, подачу через конечные устройства, скорость, статическое либо полное давление в требуемых точках.
Для заказчика особенно полезно сравнивать не отдельное число, а связку параметров.
| Параметр | Что показывает | Какую проблему помогает увидеть |
| Общий объём воздуха | Производительность установки | Недобор либо избыток по всей сети |
| Подача по ветвям | Распределение потока | Перекос между ближними и дальними участками |
| Давление | Сопротивление сети | Закрытый клапан, загрязнённый фильтр, проблемный участок |
| Подача через решётку | Реальный воздухообмен конкретной зоны | Несоответствие проектным значениям |
| Шум, вибрация | Механический режим | Высокая скорость, дисбаланс |
| Температура | Параметры приточного потока | Ошибки настройки нагрева либо охлаждения |
Для измерения в воздуховодах применяют несколько точек по сечению, поскольку скорость распределена неравномерно. Один показатель в центре канала не всегда отражает среднее значение.
Почему фактическая подача отличается от расчётной
Если замер показывает недобор, первая реакция бывает простой: «вентилятор слабый». Но причина может находиться совсем в другом месте.
Проектные параметры способны измениться из-за загрязнённого фильтра, закрытой заслонки, деформированного гибкого канала, утечки, повышенного сопротивления трассы, неверного направления вращения рабочего колеса, некорректной настройки частотного преобразователя.
Представим сеть с расчётной производительностью 12 000 м³/ч. Измерение показывает 9 500 м³/ч. Просто увеличить обороты — не всегда хорошее решение. Если причина скрывается в закрытом клапане, новый режим создаст повышенное давление на других участках, увеличит шум, энергопотребление.
Поэтому сначала ищут причину расхождения, затем меняют настройку.
Избыток тоже требует проверки. Когда установка перемещает больше расчётного объёма, попытка «задушить» поток всеми заслонками создаёт дополнительное сопротивление. Часто разумнее скорректировать производительность вентилятора, затем заново распределить воздух по ветвям.
Как выполняется балансировка вентиляции
Балансировка — это не хаотичное прикрытие заслонок возле решёток. Изменение одного участка влияет на соседние ветви, поэтому регулировку выполняют в определённой последовательности.
Сначала проверяют общую производительность установки. Если она ниже проектной, настройка отдельных диффузоров проблему не решит. Затем определяют наиболее неблагоприятную ветвь — обычно длинную, удалённую, с высоким сопротивлением. Её оставляют максимально открытой, остальные постепенно ограничивают до требуемого соотношения.
Логика наладки выглядит так:
- запустить установку в расчётном режиме;
- измерить общий приток, вытяжку;
- сопоставить фактические значения с проектом;
- проверить вентилятор, фильтры, частотный привод;
- определить неблагоприятную ветвь;
- распределить воздушный поток между магистралями;
- настроить конечные устройства;
- повторить измерения;
- зафиксировать положения клапанов;
- оформить полученные показатели.
Последний этап особенно важен. Любое прикрытие заслонки меняет сопротивление сети. Поэтому значение, полученное час назад на соседней ветви, после регулировки уже может измениться.
Балансировка всегда заканчивается контрольным проходом по точкам.
Почему регулировать только решётки недостаточно
Одна из распространённых ошибок — начинать наладку с конечных устройств.
Допустим, ближний диффузор выдаёт 700 м³/ч вместо требуемых 400. Его прикрывают почти полностью. Подача становится ближе к заданной, но сопротивление резко возрастает, появляется шум.
Если таких точек десять, вентилятор начинает работать против сети искусственно созданных сопротивлений.
Логика должна быть обратной: сначала общий режим установки, затем магистральные ветви, только потом решётки.
Если весь контур выдаёт 70% проектной производительности, невозможно получить 100% на каждом конечном устройстве простой регулировкой. Воздух нельзя перераспределить там, где его физически не хватает.
Как связаны приток, вытяжка и давление между зонами
Корректные значения на решётках ещё не означают, что объект полностью отбалансирован.
Нужно проверить соотношение притока с вытяжкой.
Если офис получает 1 000 м³/ч притока, а удаляется 600 м³/ч, избыток должен куда-то уйти. Он пойдёт через дверные зазоры, переточные решётки, коридор, лестничную клетку либо неплотности.
Для санузлов, кухонь, лабораторий часто требуется обратная логика: вытяжка должна преобладать, чтобы запахи или примеси не распространялись в соседние части здания.
Поэтому при ПНР смотрят не только на отдельные решётки, но на аэродинамику объекта целиком:
откуда поток приходит → куда уходит → через какие переходы проходит → какое давление формируется между соседними зонами.
Для ресторанов этот вопрос особенно важен между залом, кухней, санитарными блоками. Для медицинских объектов — между участками разного назначения. Для офисов — между рабочими зонами, коридорами, санузлами.
Чем измеряют параметры вентиляции
Качество ПНР зависит не только от опыта инженера, но также от метода измерения.
На решётках применяют измерительные воронки, термоанемометры, крыльчатые приборы. В каналах используют трубки Пито, микроманометры, дифференциальные манометры. При необходимости оценивают шум, вибрацию, температуру.
Задача прибора — не показать «какое-то число», а дать значение, которое можно сопоставить с проектом.
Для крупного канала одного замера скорости недостаточно. Профиль потока после отвода или тройника может быть сильно неравномерным. Поэтому выбирают подходящий прямой участок либо выполняют серию измерений по сечению.
В протоколе важно фиксировать режим установки, положение регулирующих устройств, полученные показатели. Иначе повторить проверку через несколько месяцев будет сложно.

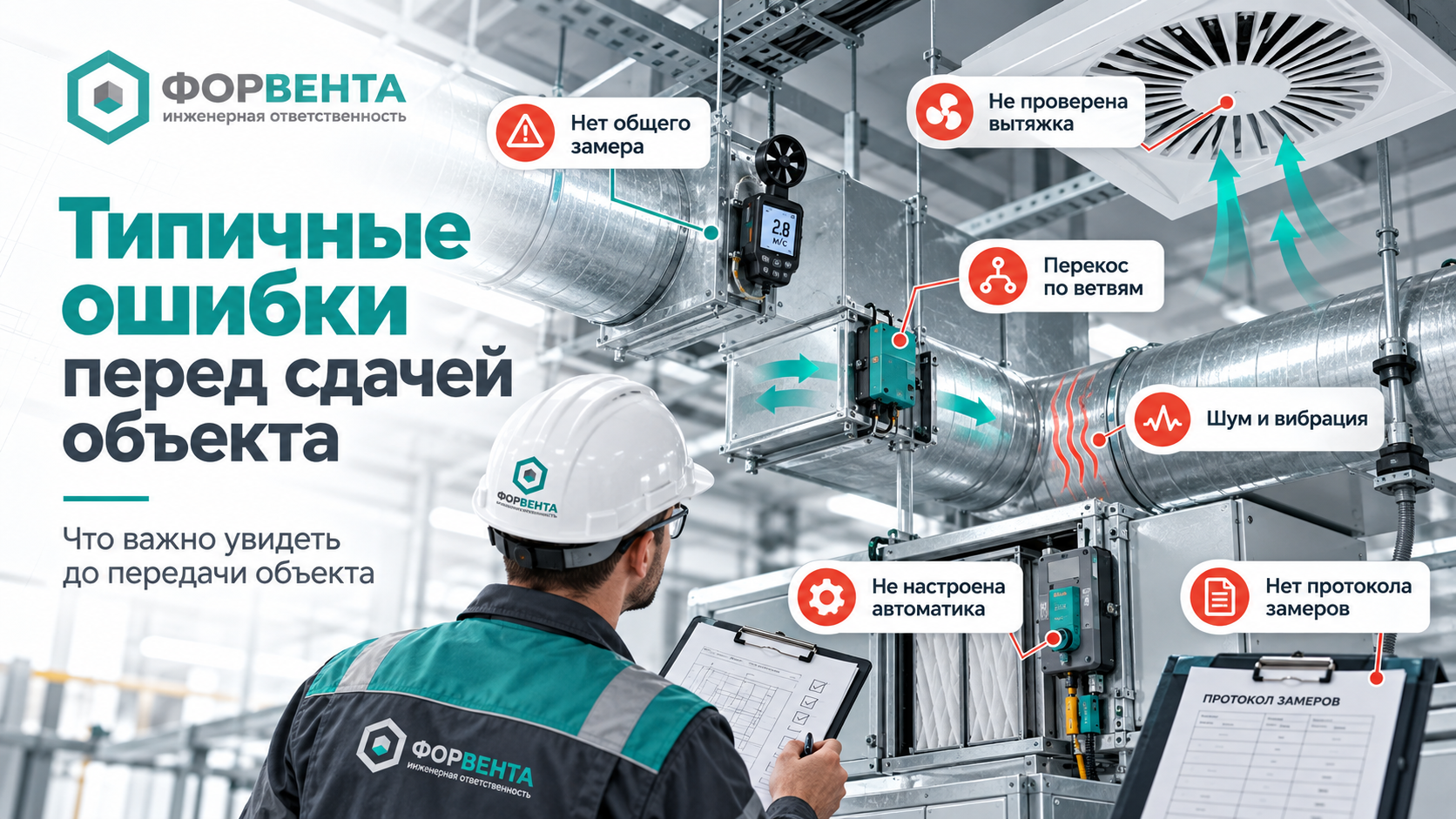

Типичные ошибки, которые стоит выявить до сдачи объекта
Пусконаладка особенно полезна тем, что показывает проблемы до перехода вентиляции в ежедневную эксплуатацию. Часть недостатков устраняется регулировкой. Другие требуют исправления трассы, автоматики либо отдельных узлов.
На практике внимание стоит сосредоточить на нескольких сценариях:
- ПНР начинается до завершения основных строительных работ. Потолки, двери, перегородки ещё меняются, поэтому аэродинамическая картина остаётся нестабильной.
- Проверяют решётки, но не измеряют общую производительность установки.
- Регулируют приточную часть без контроля вытяжки.
- После изменения клапанов не делают повторный обход контрольных точек.
- Не проверяют пути перетока между соседними зонами.
- Автоматику тестируют только в одном режиме.
- Положения заслонок не фиксируют.
- Объект сдаётся без протокола фактических параметров.
Опасность таких ошибок в том, что вентиляция может формально запускаться, но её реальная производительность будет отличаться от проектной.
Что должен получить заказчик после пусконаладки
Ценность ПНР не в том, что специалист прошёл по объекту с анемометром.
Заказчик должен получить вентиляцию, чьи ключевые параметры проверены инструментально.
Это означает, что общая производительность соответствует расчётному режиму либо обоснованно скорректирована, ветви сбалансированы, конечные устройства настроены, приток согласован с вытяжкой, автоматика отрабатывает предусмотренные сценарии.
Не менее важна фиксация результатов. Нужны протоколы испытаний, фактические параметры, настройки автоматики, положения регулирующих клапанов.
Через год такой документ помогает службе эксплуатации понять исходное состояние объекта. Если воздухообмен снизился, новые показатели можно сравнить с данными на момент сдачи, а не искать причину вслепую.
Вывод: замер — это проверка инженерного расчёта реальным объектом
Вентиляционный проект отвечает на вопрос, как должна работать сеть.
Монтаж создаёт эту сеть физически.
Пусконаладка показывает, как она работает в реальности.
Балансировка устраняет перекосы между ветвями. Инструментальные измерения подтверждают подачу воздуха, давление, направление перетоков. Проверка автоматики показывает, сохраняется ли заданная логика в разных режимах.
Поэтому сдавать вентиляцию только по признаку «всё включается» недостаточно.
Готовый объект — это не просто работающий вентилятор. Это измеренные, настроенные, документально зафиксированные параметры.
