Подземный паркинг кажется простой зоной: автомобили въезжают, стоят, выезжают. Для инженера это один из самых требовательных участков здания. В обычный день здесь накапливаются выхлопные газы. При пожаре задача меняется за секунды: вместо качества воздуха на первый план выходят удаление дыма, сохранение путей эвакуации, возможность действий пожарных подразделений.
Проблемы начинаются, когда эти сценарии проектируют раздельно. На чертежах всё может выглядеть убедительно, но при запуске проявляются мёртвые зоны, конфликт команд, лишнее энергопотребление.
Грамотный проект строят от сценариев эксплуатации: рассчитывают воздушные потоки, определяют точки контроля CO, задают алгоритмы автоматики, проверяют пожарный режим. Уже затем выбирают вентиляторы, воздуховоды, клапаны, шкафы управления.
Зачем нужна вентиляция подземного паркинга
У закрытой автостоянки есть два принципиально разных режима. Первый — повседневная эксплуатация, когда требуется удерживать концентрацию вредных примесей на безопасном уровне. Второй — пожар, когда приоритетом становится контроль продуктов горения.
В штатном режиме источником загрязнения служат автомобили с ДВС. Пики возникают при массовом въезде или выезде. Постоянная максимальная производительность расходует лишнюю электроэнергию, повышает шум, ускоряет износ; заниженный воздухообмен создаёт зоны накопления выхлопов.
При пожаре обычная логика уже не подходит. Нужно ограничить распространение дыма, организовать его удаление, обеспечить компенсирующий приток, не создать поток, который разнесёт продукты горения по этажу. Противодымная защита решает задачу безопасности людей, а не задачу повседневного качества воздуха.
Поэтому корректный проект начинается не с вопроса «какой вентилятор поставить», а с описания режимов: обычная эксплуатация, повышенная загазованность, аварийный сигнал, пожар. Для каждого режима заранее задаются отдельные команды, приоритеты, блокировки.
CO — основной маркер загазованности, но не единственный загрязнитель
Оксид углерода, или CO, образуется при неполном сгорании топлива. У газа нет цвета, выраженного запаха, поэтому человек не способен надёжно оценить его наличие без измерительных приборов. Именно поэтому контроль CO стал базовым элементом инженерии закрытых автостоянок.
Регулирование воздухообмена по концентрации CO позволяет снижать производительность вентиляции в периоды небольшой транспортной нагрузки, сохраняя требуемое качество воздушной среды. При этом автомобильные выхлопы содержат не только CO, поэтому один датчик нельзя превращать в универсальный показатель всех загрязнений.
Практический вывод: датчик лишь передаёт значение в автоматику. Контроллер сравнивает его с заданными порогами, выбирает режим, запускает нужную группу вентиляторов либо повышает их производительность.
Подход особенно полезен на крупных стоянках с меняющейся транспортной нагрузкой. У жилого комплекса пик приходится на утро, у торгового объекта — на часы максимальной посещаемости. Одинаковый круглосуточный режим технически грубее управления по фактической обстановке.
Датчики CO: важны не только сами приборы, но вся логика контроля
Слабое место многих решений — формальный подход: проект показывает несколько датчиков, однако не объясняет, какую реальную зону контролирует каждый прибор, что произойдёт при росте концентрации, как диспетчер увидит тревогу, что случится при неисправности линии.
До выбора точек контроля инженер оценивает геометрию паркинга, движение машин, рампы, очереди перед шлагбаумами, тупики, зоны слабого перемешивания, колонны, стены. Затем план сопоставляют с приточными потоками, вытяжкой, секционированием автостоянки.
Хорошая схема контроля отвечает сразу на несколько вопросов. Такое описание лучше проверить ещё на стадии проекта, потому что исправлять логику автоматики на уже работающем объекте обычно сложнее, чем скорректировать алгоритм до закупки шкафов, прокладки кабеля, пусконаладки:
- какую часть этажа контролирует каждый датчик;
- где вероятнее накопление выхлопных газов;
- какие пороги запускают базовый, усиленный или аварийный режим;
- какие вентиляторы относятся к конкретной зоне;
- получает ли диспетчер понятный сигнал о превышении;
- как фиксируется неисправность датчика либо потеря связи;
- каким образом комплекс ведёт себя при пожарном сигнале.
СП 113.13330.2023 предусматривает для стоянок закрытого типа приборы измерения CO; при круглосуточном дежурстве персонала — соответствующую сигнализацию. Норматив задаёт требование контроля, проект превращает его в понятный сценарий эксплуатации.
Пример логики без привязки к конкретным порогам
Представим паркинг жилого комплекса, разбитый на несколько зон. Ночью концентрация низкая — вентиляторы работают в экономичном режиме либо по предусмотренному алгоритму ожидания. Утром поток автомобилей растёт. Один сектор первым показывает повышение CO: автоматика усиливает воздухообмен именно там, где это требуется. Если показатель продолжает расти, включается более интенсивный режим, информация уходит диспетчеру.
При пожарном сигнале эта логика перестаёт быть главной. Приоритет получают команды противопожарной автоматики. Именно правильная смена приоритетов отличает интегрированный инженерный комплекс от набора разрозненных устройств.
Общеобменная вентиляция и дымоудаление — не одно и то же
Обе части инженерии перемещают воздух, поэтому их легко смешать в разговоре. Но цели различаются. Общеобменный контур отвечает за качество воздушной среды при обычной эксплуатации. Противодымная вентиляция предназначена для ограничения распространения продуктов горения, защиты путей эвакуации, создания условий для действий пожарных подразделений.
Различаются расчётные режимы, требования к вентиляторам, клапанам, электроснабжению, автоматике. При пожаре плохо рассчитанный компенсирующий приток способен нарушить дымовой слой, усилить перемешивание либо направить дым к путям эвакуации.
Поэтому попытка «использовать всё то же самое, только на максимальной скорости» не заменяет полноценный расчёт противодымной защиты. Совмещение отдельных функций возможно лишь там, где оно допускается нормами, подтверждено расчётом, корректно реализовано в алгоритмах управления.
СП 7.13130 связывает противодымную вентиляцию с ограничением распространения продуктов горения, защитой путей эвакуации, условиями для спасательных действий. С 1 июня 2026 года действует СП 551.1311500.2026; для расчёта производительности противодымной вентиляции стоянок он устанавливает расчётный пожар 8 МВт для автомобилей с ДВС, электромобилей, подзаряжаемых гибридов.

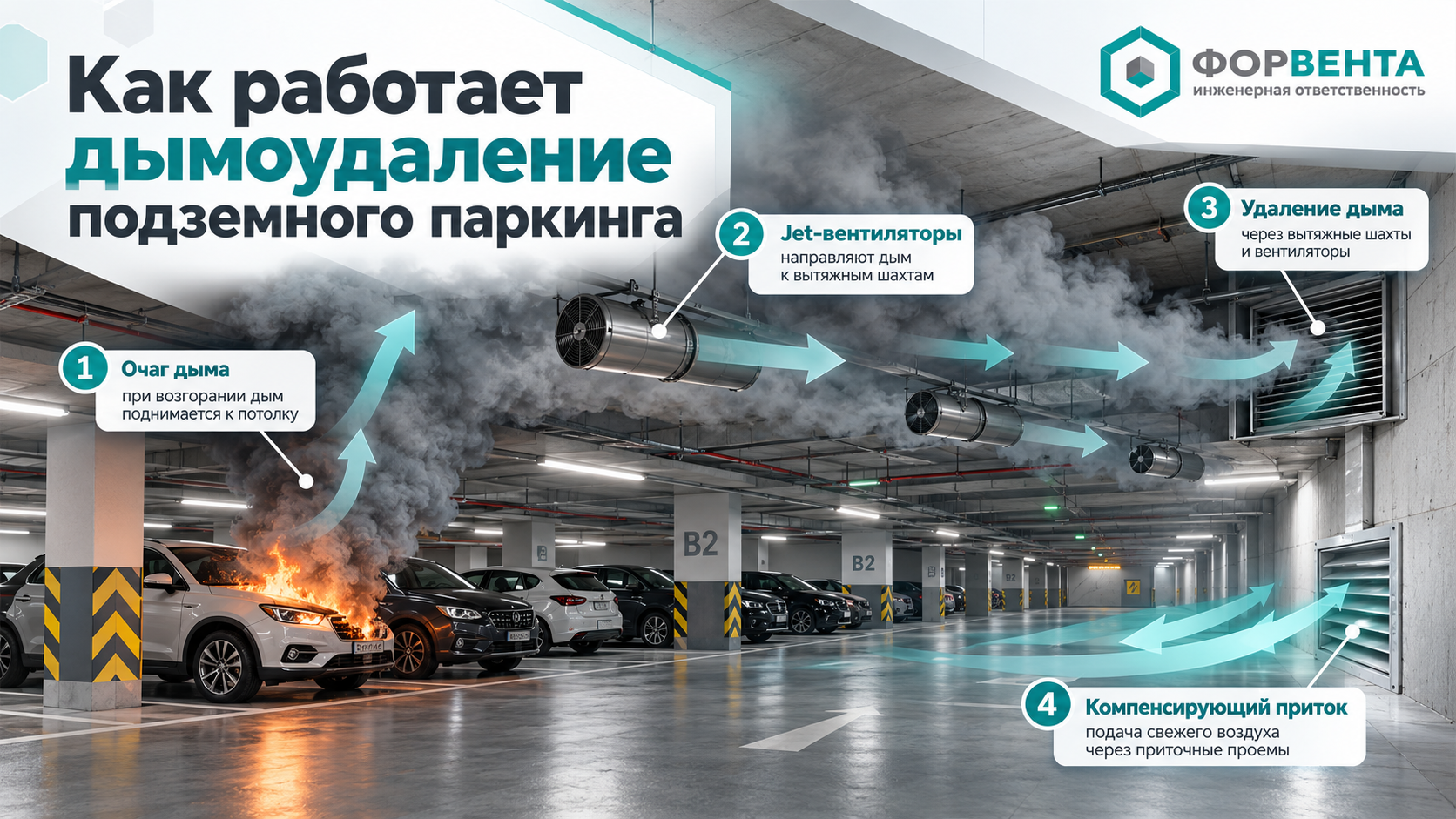

Как работает дымоудаление подземного паркинга
Задача выглядит просто: собрать продукты горения, направить их к точкам удаления, вывести наружу, обеспечить компенсирующий приток без опасного перемешивания. На практике на движение дыма влияют высота этажа, балки, колонны, рампы, коммуникации, геометрия отдельных участков, вытяжные шахты.
На практике используют канальную либо струйную схему. Выбор нельзя делать только по цене сметы: оценивают архитектуру, свободную высоту, трассы инженерных сетей, шахты, пожарные отсеки, сервисный доступ, сценарии управления.
Перед сравнением важно понимать принцип обеих схем. В классическом варианте дым принимается через сеть воздуховодов с дымоприёмными устройствами. В струйной схеме Jet-вентиляторы сообщают импульс подпотолочному потоку, направляя продукты горения к точкам вытяжки.
Эффективность струйной схемы зависит от геометрии паркинга, тяги вентиляторов, высоты их установки, расположения приточных отверстий, вытяжки, балок, инженерных коммуникаций.
| Параметр | Канальная схема | Струйная схема |
|---|---|---|
| Перемещение дыма | Через воздуховоды к точкам удаления | По открытому объёму к вытяжным участкам |
| Пространство под потолком | Требуются крупные трассы | Основной объём воздуховодов можно сократить |
| Чувствительность к геометрии | Высокая | Очень высокая |
| Балки, колонны, коммуникации | Влияют на трассировку | Могут менять развитие струи, создавать застой |
| Требования к расчёту | Аэродинамический расчёт сети | Аэродинамика плюс проверка движения потоков |
| Основной риск | Потери давления, неудачная трассировка | Рециркуляция дыма, неверное направление струй |
Струйная схема освобождает потолочное пространство, но не упрощает инженерную задачу: движение продуктов горения происходит в открытом объёме, поэтому направление и характеристики струй становятся частью расчёта.
Jet-вентиляторы: почему их нельзя расставить «по площади»
Один из рискованных подходов — определить число струйных вентиляторов по площади этажа, равномерно нанести их на план и считать задачу решённой.
Фактическое движение потока зависит от тяги каждого вентилятора, диаметра либо размеров выходного патрубка, высоты установки, производительности вытяжки, расположения дымоприёмных устройств и компенсирующего притока.
Есть ещё архитектурная реальность. Под потолком проходят балки, кабельные лотки, трубопроводы, спринклеры, другие инженерные магистрали. Струя, которая на условно свободной модели проходит десятки метров, на реальном объекте может столкнуться с препятствием, отклониться либо сформировать область циркуляции.
Поэтому компоновку проверяют с учётом фактической координационной модели.
Для сложных паркингов расчёт движения дыма дополняют численным моделированием — например, при неоднородной геометрии, длинных тупиках, перепадах высоты, нестандартных рампах. Его задача — проверить проектную гипотезу, найти слабые участки, скорректировать направление струй, вытяжные точки, компенсирующий приток.
Почему вентиляцию, датчики, автоматику и дымоудаление нельзя проектировать кусками
На подземной стоянке все контуры пересекаются. Датчик CO передаёт данные автоматике, контроллер меняет производительность вытяжки, пожарная сигнализация задаёт новый приоритет, клапаны переходят в требуемые положения, диспетчеризация показывает состояние ключевых узлов.
Если каждый раздел проектировать изолированно, конфликт часто обнаруживается на пусконаладке. Например, общеобменный вентилятор продолжает выполнять команду по CO, когда пожарный сценарий требует другой конфигурации. Или пожарная автоматика запускает вытяжку, но компенсирующий приток формирует нежелательное направление воздушного потока. Ещё один вариант — датчик показывает превышение, однако диспетчер видит только общий аварийный сигнал без понимания зоны.
До реализации сценарии стоит свести в единую матрицу: событие, команда, обратный сигнал, приоритет, действие при отказе. Такой документ позволяет всем участникам видеть одну логику, а заказчику — понимать поведение объекта в реальной ситуации.
Энергоэффективность без компромисса по безопасности
Паркинг редко требует максимального воздухообмена круглые сутки. Управление по CO позволяет снижать производительность в спокойные часы, сохраняя расчётный резерв. Для этого используют зональное регулирование, частотные преобразователи, ступени производительности, сценарии по сигналам датчиков.
Важно не путать такую оптимизацию с урезанием проекта ради меньшей стартовой цены. Грамотное решение сохраняет требуемую мощность, но не использует её без необходимости.
В этом заключается одна из главных экономических идей вентиляции по фактической загазованности: платить за электричество там, где воздухообмен действительно требуется, вместо круглосуточной эксплуатации всех вентиляторов на одном режиме.

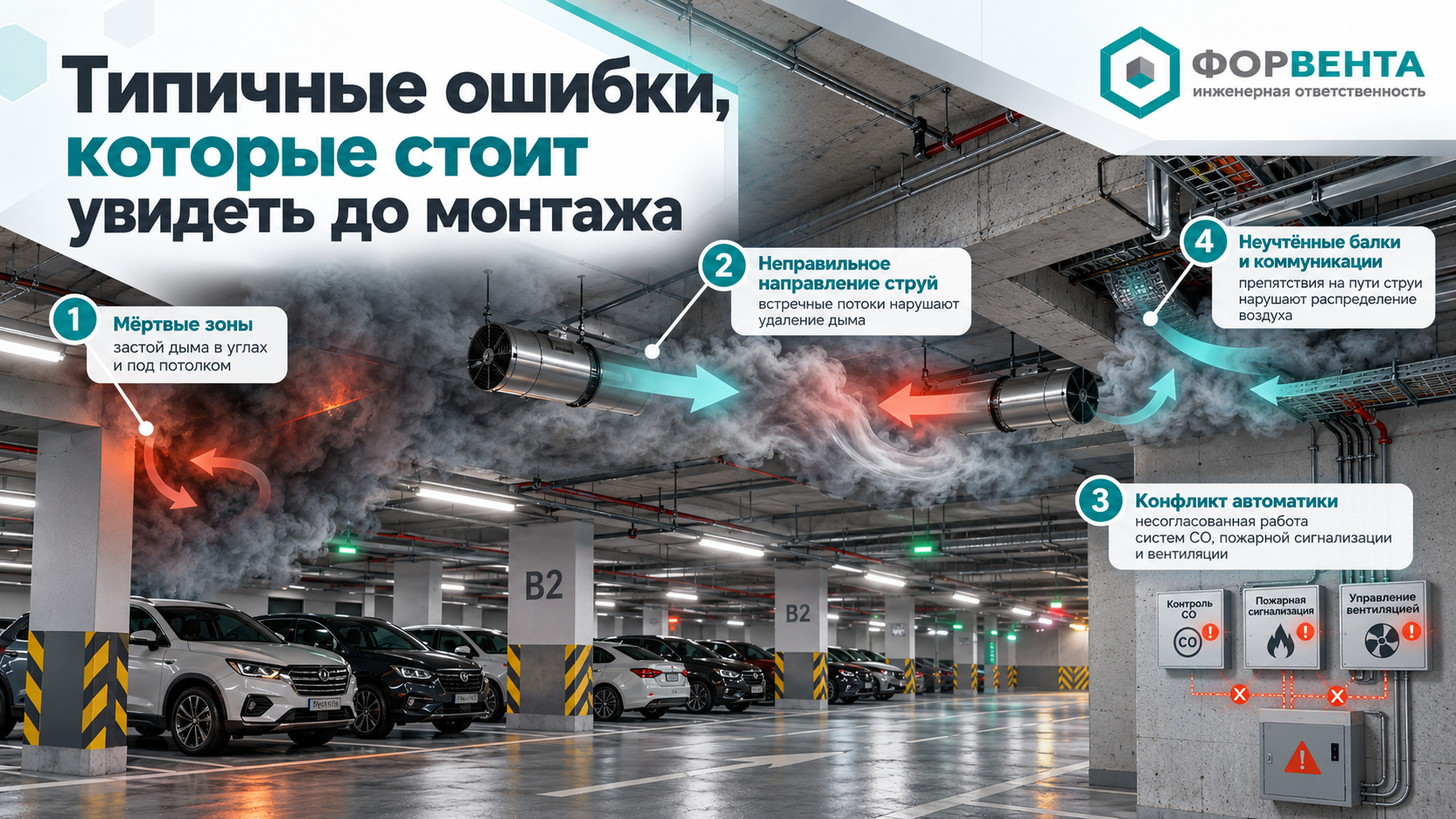

Типичные ошибки, которые стоит увидеть до монтажа
Ошибки часто закладываются на стадии концепции. Позже их компенсируют дополнительными вентиляторами, изменением трасс, новой автоматикой, переносом датчиков. Спорные места выгоднее проверить до закупки компонентов, пока корректировка остаётся изменением проекта.
Ниже — пункты, которые стоит обсудить с подрядчиком до договора. Попросите инженера объяснить, каким расчётом либо сценарием закрыт каждый из них именно на вашем объекте.
- датчики CO показаны на плане без анализа зон вероятного накопления выхлопов;
- все вентиляторы запускаются одновременно, хотя паркинг разбит на независимые участки;
- автоматика не имеет понятной градации режимов при росте загазованности;
- общеобменный режим не согласован с пожарным;
- струйные вентиляторы нанесены без учёта балок, лотков, труб, ворот;
- компенсирующий воздух принят без проверки влияния на движение дыма;
- нет понятной матрицы сигналов, блокировок, приоритетов;
- проектировщик одной части не проверяет смежные разделы;
- пусконаладка сводится к проверке факта включения вентиляторов;
- заказчику передают схемы, но не объясняют сценарии эксплуатации.
Что проверить при выборе подрядчика по вентиляции паркинга
Представителю заказчика не нужно повторять аэродинамические расчёты за проектировщиком. Важнее проверить, способен ли подрядчик объяснить поведение объекта. Ответы только марками вентиляторов либо пунктами норм — слабый признак проработки.
До договора попросите команду пройти по следующим вопросам. Развёрнутые ответы покажут больше, чем длинная презентация: станет видно, понимают ли специалисты взаимосвязь общеобменной части, газового контроля, пожарной автоматики, дымоудаления.
- Какие эксплуатационные сценарии предусмотрены для конкретного паркинга?
- Почему точки контроля CO находятся именно там?
- Как меняется воздухообмен при росте концентрации?
- Как разделены зоны управления?
- Какой сценарий имеет приоритет при пожаре?
- Куда должен двигаться дым в каждом пожарном отсеке?
- Как учитываются балки, рампы, инженерные сети, ворота?
- Чем подтверждена выбранная схема — расчётом, моделированием, опытом аналогичных объектов?
- Как будет проходить комплексная пусконаладка?
- Какие данные получит служба эксплуатации через диспетчеризацию?
Сильный подрядчик показывает цепочку от исходных данных до алгоритма управления: почему здесь нужен датчик, зачем сектору отдельное управление, почему вытяжка находится в этой зоне, каким образом пожарный сигнал меняет конфигурацию комплекса.
Какой результат должен получить заказчик
Правильно спроектированная вентиляция реагирует на фактическую загазованность, экономит электроэнергию в спокойные часы, даёт диспетчеру понятную информацию, переключается между режимами автоматически.
В аварийной ситуации требования становятся жёстче: автоматика должна выполнить заранее заданный сценарий, противодымная вентиляция — ограничить распространение продуктов горения, приток — компенсировать удаляемый объём без опасного перемешивания, смежные инженерные контуры — перейти в безопасное состояние.
Качество проекта нельзя оценивать числом вентиляторов или длиной воздуховодов. Главный критерий — предсказуемое поведение комплекса в каждом расчётном режиме.
