Вентиляция кондитерского цеха: как учесть пыль, жар и сироп без переделок

К обеду в кондитерском цехе пахнет не ванилью, а горячим сахаром вперемешку с мучной взвесью на полу. На потолке — липкий конденсат от сиропных котлов, карамель на линии второй день «плывёт» из-за жары под козырьком печи. Через час — плановая проверка. Знакомая картина?

Причина почти всегда одна: воздухообмен посчитали как для обычного склада, хотя кондитерский цех несёт три разных типа нагрузки на воздух. Каждая требует своего узла, а не одной трубы на весь пролёт.

Ниже — разбор без пересказа нормативов: что реально нагружает воздух в таком цехе, из каких узлов складывается рабочая схема, какую ошибку заказчики допускают чаще прочих на старте проекта.

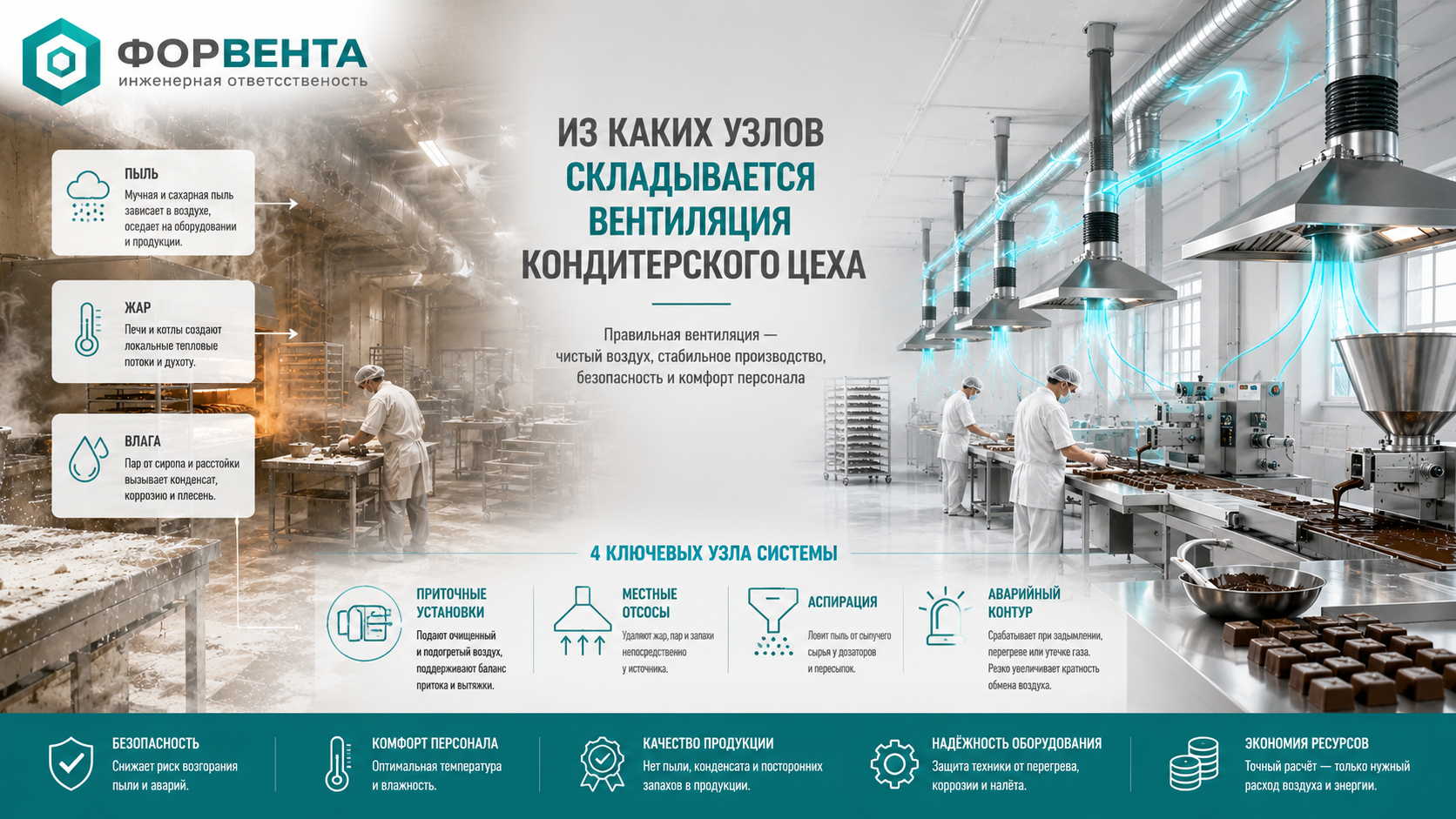

Три источника нагрузки на воздух в цехе

Пыль от сыпучего сырья

Мучная, сахарная либо крахмальная пыль мелкая, лёгкая, зависает в воздухе надолго. Оседает на балках, светильниках, кабельных трассах, попадает в готовую продукцию тонким сероватым налётом, который заметен только вблизи. При определённой концентрации во взвешенном состоянии такая пыль способна воспламениться от искры либо перегретого узла техники. Пылевой взрыв в кондитерском цехе — не страшилка из учебника по охране труда, а реальный риск при постоянной пересыпке сырья без отдельного контура для его удаления.

Жар от термического участка

Бисквитные линии, вафельные печи, варочные котлы для карамели держат высокую температуру именно в точке готовки. Тепловой поток локальный, привязан к конкретному месту, не размазан равномерно по всему пролёту цеха. Если ловить его исключительно общей вытяжкой под потолком, жар всё равно скапливается прямо над печами: персонал у линии работает в духоте, пока в дальнем углу того же цеха прохладно, а термометр на стене показывает вполне комфортную среднюю цифру.

Влага от сиропа и расстойки

Сиропные участки, зона стерилизации инвентаря, камеры для расстойки теста поднимают влажность воздуха до уровня, при котором конденсат капает с потолка прямо на открытую продукцию. Постоянная сырость — это ещё плесень на стенах, коррозия металлических конструкций, липкий налёт на упаковке готовых изделий, а на морозильном оборудовании — наледь, которая снижает его отдачу по холоду.

Три задачи разные по физике, поэтому одна типовая схема не закрывает ни одну из них полностью: пыль нужно ловить у источника, жар — снимать точечно, влагу — выводить из конкретной зоны, а не размазывать проблему по общему притоку.

Почему одна вытяжка не закрывает все задачи

Общеобменная приточно-вытяжная установка нужна цеху в любом случае — она держит базовый баланс притока и вытяжки, разбавляет фоновую концентрацию пыли, пара, тепла по всему объёму цеха. Но у общего контура есть предел: он не ловит вредность в точке образования, а лишь снижает её среднюю концентрацию в пролёте целиком.

Печь выделяет жар именно над собой, а не равномерно по потолку. Котёл с сиропом парит именно над крышкой, а не по всей длине пролёта. Мучная пыль поднимается именно там, где сырьё пересыпают из мешка в дозатор. Если убирать вредность только через общий контур, придётся гнать колоссальные объёмы воздуха через весь цех целиком — дорого, шумно, а локальную проблему это всё равно решает лишь частично: возле дозатора пыль осядет заново уже через пару минут после уборки.

Показательный пример: одна печь способна прогреть зону над собой сильнее, чем весь остальной цех вместе взятый, а общий контур для компенсации только этой печи пришлось бы рассчитывать на объём всего пролёта. Местный зонт над печью горячего цеха снимает жар в разы меньшим расходом воздуха, потому что забирает его прямо у источника, а не после того как жар разошёлся по цеху.

Отсюда правило: общий контур держит фон, местные узлы ловят конкретный источник. Без второго уровня первый работает вхолостую, а расход энергии на подогрев зимнего притока растёт без реальной пользы для персонала у линии.

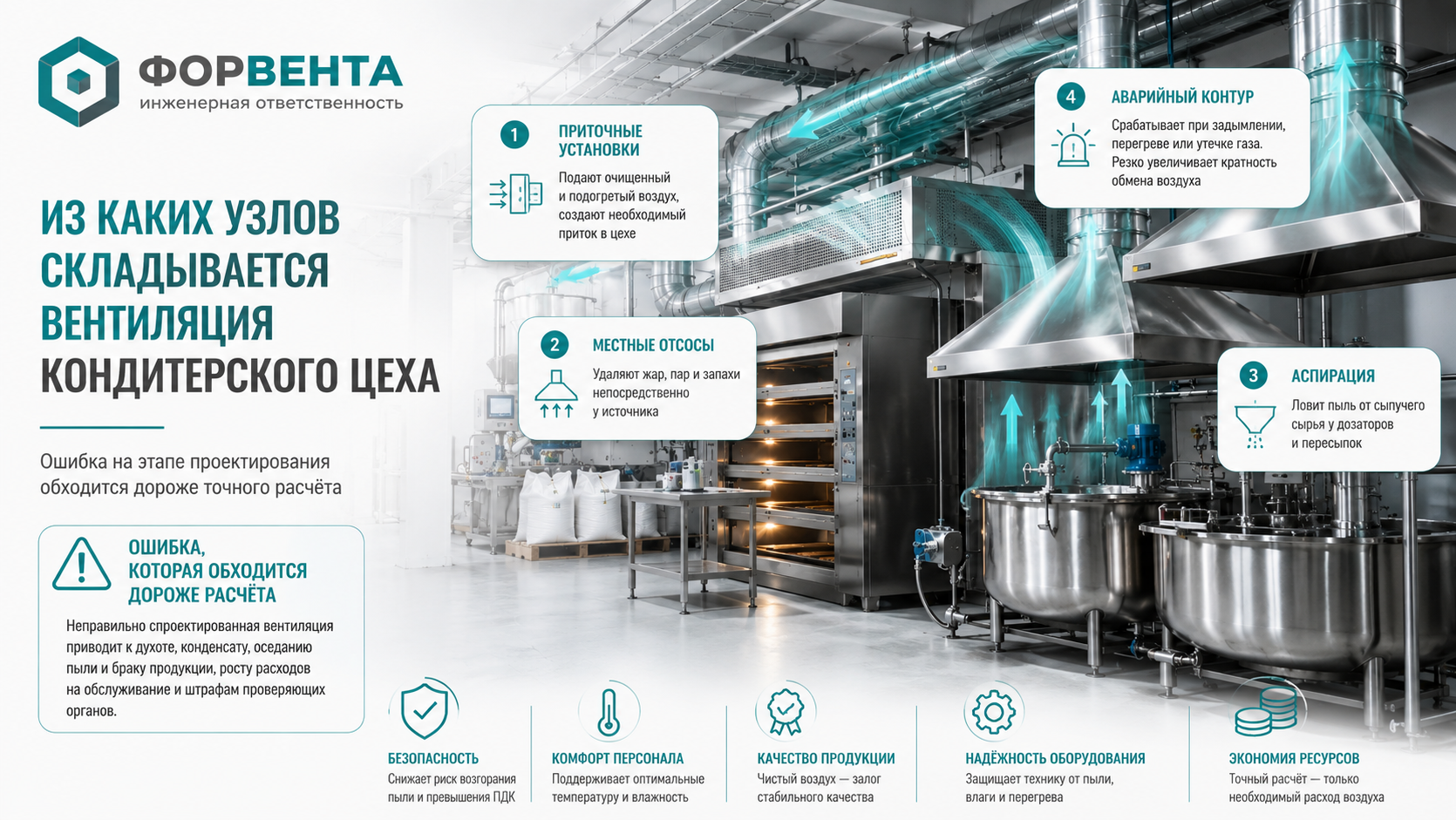

Из каких узлов складывается вентиляция кондитерского цеха

Рабочая схема для кондитерского цеха обычно строится из четырёх узлов, у каждого — своя задача, свой расчёт, часто свой отдельный вентилятор. Собрать все четыре в одну трубу почти всегда означает получить систему, которая формально стоит на объекте, но реально не закрывает ни одну из трёх задач, разобранных выше.

• Приточные установки. Подают свежий воздух взамен удалённого, проходят через фильтр от уличной пыли, зимой подогревают поток до комфортной температуры перед подачей в цех. Без достаточного притока вытяжка создаёт разрежение, а цех начинает подсасывать неотфильтрованный воздух через щели, зазоры дверных проёмов, случайные отверстия в стенах, возвращая цеху ту самую грязь, убрать которую и должна была вся схема.
• Местные отсосы. Зонты либо козырьки прямо над печью, варочным котлом, линией расстойки — ловят жар и пар в точке образования, до того как облако разошлось по цеху. Именно этот узел снимает жалобы персонала на духоту у линии, а заодно продлевает срок службы светильников, кабельных трасс над горячим участком.
• Аспирация. Отдельный от общего контур для сыпучих участков: пересыпка муки, сахарной пудры, крахмала. Ловит пыль прямо у дозатора, снижает риск пылевого взрыва, заодно бережёт основной контур от засорения абразивной взвесью, которая быстро изнашивает лопасти вентилятора.
• Аварийный контур. Включается по сигналу датчика — задымление, превышение температуры, утечка газа у линии обжарки. Резко увеличивает кратность обмена воздуха на короткое время, пока опасный фактор не уйдёт ниже порога, дальше автоматика системы вентиляции возвращает схему к штатному режиму.

Четыре узла редко работают через один вентилятор — смешивать пыльный поток с общим контуром означает быстро забить фильтры остальной схемы, а заодно снизить её реальную производительность против паспортных цифр.

Ограничения, которые нельзя обойти

У кондитерского цеха есть ряд требований, которые не обсуждаются на этапе расчёта — их можно только выполнить либо получить предписание при проверке.

Каждый пункт таблицы закрывает конкретный риск: пожар от сухого притока с подогревом, позднее обнаружение утечки, перенос огня по каналу между зонами, брак на проверке из-за заниженной кратности обмена. Экономия здесь означает не меньший счёт за узел, а отложенный штраф, который почти всегда крупнее сэкономленной суммы.

Чек-лист: что подготовить до расчёта

Расчёт вентиляции для кондитерского цеха идёт быстрее, точнее, если у заказчика на руках уже есть базовый набор данных. Вот что стоит собрать заранее.

• План цеха с расстановкой линий. Расположение печей, варочных котлов, зон расстойки, участков пересыпки сырья — без этого невозможно понять, где именно нужны местные отсосы, а где хватит общего контура.
• Список термического оборудования с паспортными данными. Мощность печей, температура рабочей поверхности, объём варочных котлов — от этих цифр зависит расход местного отсоса над каждой точкой.
• Данные по сыпучему сырью. Какая мука, сахарная пудра, крахмал используются, в каком объёме за смену, где именно происходит пересыпка — от этого зависит расчёт контура аспирации.
• Высота потолков, материал стен, расположение оконных, дверных проёмов. Влияет на схему разводки воздуховодов, на то, где физически поместятся приточные, вытяжные установки без конфликта с технологическими линиями.
• Требования управляющей компании либо арендодателя, если цех арендован. Часть зданий ограничивает место под наружные блоки, трассы на фасаде, — это стоит выяснить до расчёта, а не после закупки узлов.

Ошибка, которая обходится дороже расчёта

Самая частая ошибка на старте — заказать монтаж без предварительного расчёта кратности обмена воздуха под конкретную линию. Экономия выглядит логично: зачем платить за расчёт, если можно поставить типовую установку «на глаз», по площади цеха, как для склада либо офиса по соседству.

Дальше сценарий обычно один: линия карамели «плывёт» от жары, сахарная пудра оседает на упаковке готовых изделий, влага конденсируется над зоной расстойки, а персонал у горячего участка через месяц-другой начинает жаловаться на духоту. Проверка фиксирует нарушение по кратности обмена, цех получает предписание с конкретным сроком устранения, а переделка узла обходится в разы дороже, чем расчёт стоил бы на старте, — приходится демонтировать уже смонтированные воздуховоды, штробить заново отделку, останавливать линию на день-два.

Есть и более тихий вариант той же ошибки: систему рассчитали в целом верно, но забыли про отдельный контур аспирации для сыпучего сырья. Пыль постепенно забивает основной приток, его пропускная способность падает, а цех платит за электричество так, будто вентиляция работает на полную мощность, хотя реальный расход воздуха уже заметно ниже проектного.

Логика простая: сперва расчёт под конкретное сырьё, конкретные печи, конкретную планировку цеха, только потом — заказ узлов, монтаж. Это не про лишнюю перестраховку, а про то, что переделывать готовую схему всегда сложнее, дороже, чем спроектировать её верно с первого раза.

Что получает цех с продуманной вентиляцией

Вентиляция производственного помещения с местной вытяжкой и общим обменом — это не одна установка на весь цех целиком, а три раздельные инженерные задачи: убрать пыль от источника, снять жар с конкретной точки, вывести влагу из зоны сиропа либо расстойки. Типовое решение «одна труба на весь цех» закрывает в лучшем случае половину этих задач, а платить за переделку потом придётся дороже, чем за верный расчёт сразу, — переделка означает демонтаж, простой линии, повторную закупку узлов.

Цех, где эти три задачи решены раздельно — общий контур держит фон, местные отсосы снимают жар, аспирация уводит пыль от дозатора, аварийный контур стоит наготове, — спокойно проходит проверки, держит стабильный микроклимат для карамели, бисквита, сиропа, а персонал у горячей линии работает без духоты весь день, а не только первый час смены.
