Вентиляция деревообрабатывающего цеха: как спроектировать схему, которая не подведёт после запуска

Опилки горят быстрее бумаги

Тонкая опилочная взвесь воспламеняется от одной искры угловой шлифмашины, самая мелкая фракция способна вспыхнуть от статического заряда на металлическом воздуховоде. За смену цех, где режут, строгают, шлифуют древесину, поднимает в воздух десятки килограммов пыли. Она оседает на балках, светильниках, кабельных трассах. Постепенно цех превращается в очаг потенциального возгорания.

Добавьте пары лака, клея, растворителя с покрасочного участка — дальше уже ясно, почему вентиляция здесь не косметика, а часть технологии, без которой производство не имеет права на запуск.

Дальше — рабочая логика: из чего строится схема, что в ней первично, а что существует для галочки в проекте.

Два контура одной схемы

Полноценная вентиляция деревообрабатывающего цеха всегда состоит из двух контуров: аспирации, общего обмена. Путать их роли — частая причина, по которой готовая схема потом не справляется с пылью.

Общеобменная вентиляция отвечает за воздух во всём объёме цеха: приток свежего воздуха, вытяжку отработанного, поддержание температуры и влажности в диапазоне, комфортном для людей в цехе, безопасном для древесины.

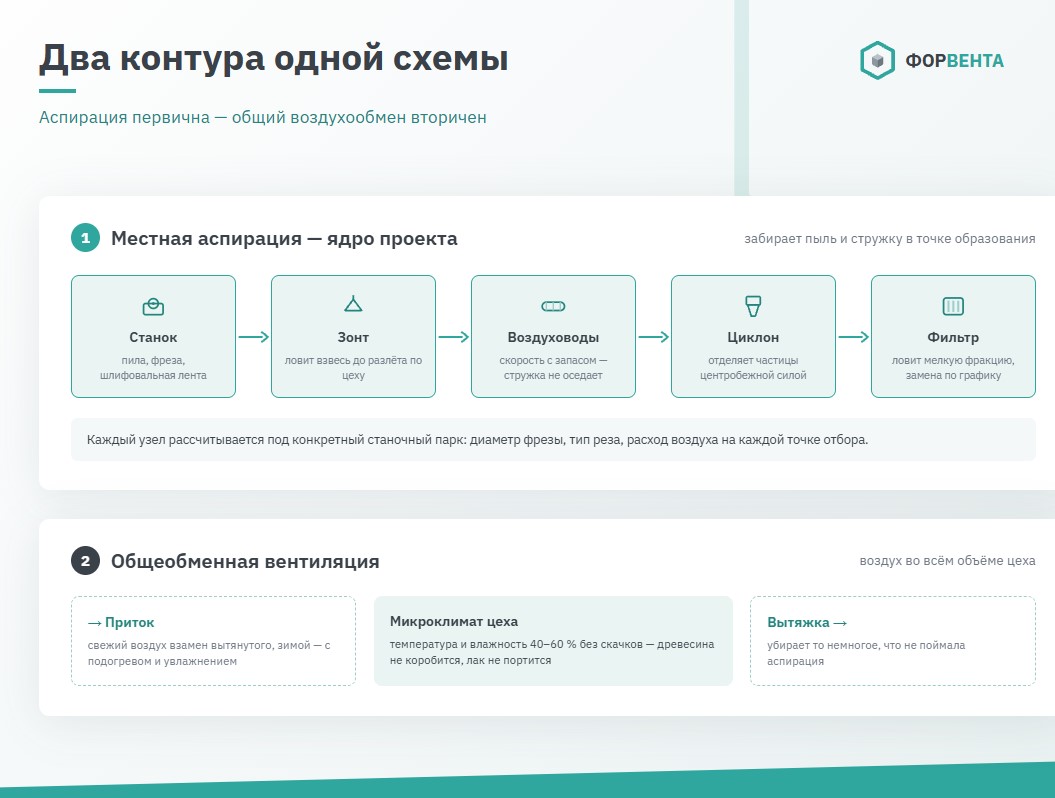

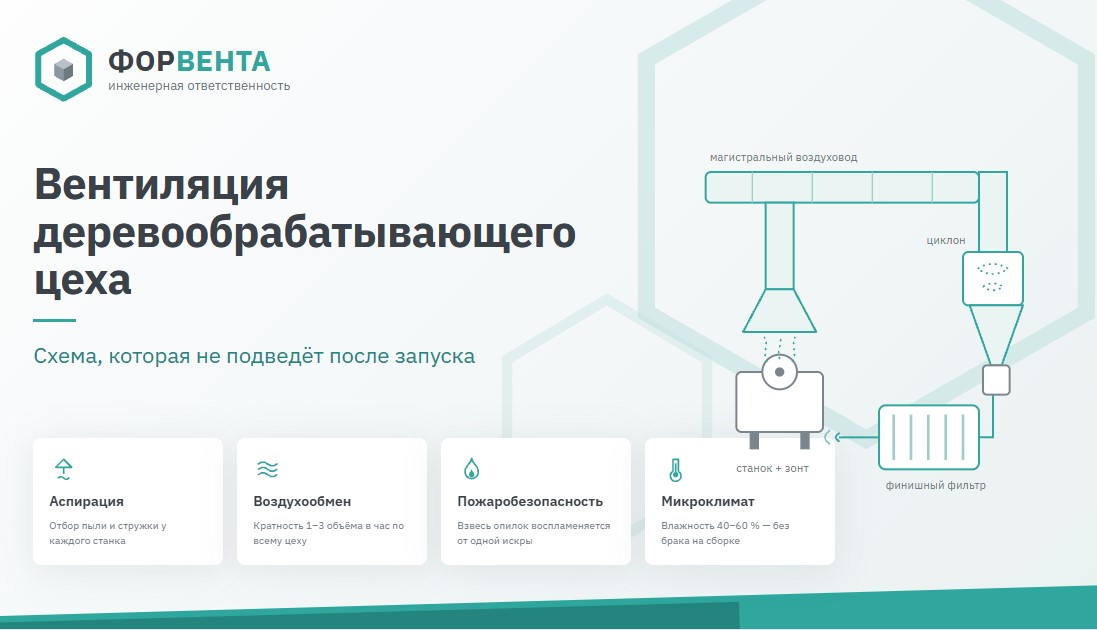

Местная аспирация — отдельная сеть, которая забирает пыль, стружку прямо в точке образования, у каждого станка. В неё входят:

• зонты над рабочим органом станка — пилой, фрезой, шлифовальной лентой, — установленные так, чтобы взвесь улавливалась до того, как разлетится по цеху;
• сеть воздуховодов, переносящая загрязнённый поток от каждой точки отбора к общему узлу очистки, с расчётной скоростью, достаточной для транспортировки крупной стружки без оседания внутри трубы;
• циклоны или пылеуловители, где происходит основное отделение твёрдых частиц от воздуха за счёт центробежной силы, ещё до финишной очистки; ёмкость под отходами требует регулярной выгрузки, иначе узел теряет эффективность отбора;
• финишные фильтры, которые ловят мелкую фракцию — ту самую, что почти не оседает сама, опаснее прочих для лёгких рабочего, а требуют замены по графику, а не по факту падения тяги на глаз.

Каждый узел рассчитывается под конкретный станочный парк: диаметр фрезы, тип реза, расход воздуха на конкретной точке отбора.

Влажность древесины: почему дерево диктует условия

Древесина ведёт себя как губка: тянет влагу из воздуха при высокой сырости, отдаёт при пересушке. Заготовка, которая полежала в цехе с плохим микроклиматом, коробится, трескается на кромке, меняет размер после раскроя — брак вылезает уже на сборке, когда деталь не встаёт в паз. Отсюда требование к общеобменному контуру: держать влажность в цехе в узком диапазоне, обычно около 40–60 процентов, без резких скачков между сменами.

Зимой задача усложняется. Приточный воздух с улицы сухой, нагрев его без увлажнения роняет влажность внутри цеха ниже нормы за пару часов работы отопления. Летом наоборот — избыточная сырость садится на металл станков, провоцирует коррозию направляющих, липнет к свежему лаку в покрасочной зоне. Хорошая схема вентиляции всегда учитывает сезонный перепад, а не только расчётную точку на бумаге для одного времени года.

Аспирация как ядро проекта

Ошибка, которая обходится дороже всего на старте, — считать аспирацию опцией, а общий воздухообмен основной схемой. На практике всё наоборот. Местный отсос снимает почти всю нагрузку по пыли и стружке: если зонты расставлены верно, а расход воздуха на каждом станке посчитан под его мощность, общий контур остаётся вспомогательным. Он выравнивает температуру, добавляет свежий воздух взамен вытянутого, убирает то немногое, что аспирация не поймала.

Схема, где общий воздухообмен пытается компенсировать слабую аспирацию, работает не так, как задумано: пыль не удаляется у источника, разбавляется приточным потоком, разносится по цеху. Внешне цех выглядит проветренным, но концентрация мелкой взвеси в зоне дыхания рабочего почти не падает — она просто перемещается.

Камеры сушки и покраски: отдельная зона риска

Камеры сушки и покраски — не часть общего цеха, а отдельная зона с собственными правилами. Пары лака, клея, растворителя не выветриваются так же легко, как древесная пыль: они тяжелее воздуха, токсичны в концентрации, а вместе с нагревом сушильной камеры создают дополнительный риск. Разбавить их обычной приточной струёй нельзя — нужна отдельная вытяжная ветка, рассчитанная на конкретный состав паров, часто во взрывозащищённом исполнении вентиляторов, электрики самой камеры.

Проект, где сушильная или покрасочная зона запитана от общей вытяжки цеха, обычно переделывают в первый год эксплуатации — либо после проверки надзорных органов, либо после первого инцидента.

Нормы, которые реально определяют проект

Свод правил по пожарной безопасности задаёт требования к вентиляции производственных зданий, строительные нормы для промышленных объектов — базовые параметры воздухообмена. Пересказывать эти документы построчно смысла нет: для расчёта важны не формулировки, а несколько конкретных цифр.

Проектировщик, который знает нормы, но не проверяет их на конкретном станочном парке, выдаёт бумагу, а не рабочую схему.

Во что обходится слабая вентиляция

Плохо посчитанная аспирация редко ломает производство сразу — она бьёт медленно, через брак, простои, штрафы. Пыль на свежем лаке даёт дефект покрытия, деталь уходит на перекраску, участок теряет смену. Забитый фильтр снижает тягу постепенно, рабочие привыкают к запаху опилок, никто не фиксирует момент, когда концентрация превысила норму, — до прихода проверки.

Проверка со стороны надзорных органов почти всегда находит слабое место именно в вентиляции: не тот класс пожарной опасности участка, общая вытяжка на сушильную камеру, отсутствие расчёта под реальный станочный парк. Штраф — меньшая часть проблемы, за ним обычно следует предписание переделать схему, а это простой цеха на недели.

Есть третья статья цены — здоровье персонала. Хроническое вдыхание древесной пыли даёт профзаболевания дыхательных путей, а разбор таких случаев с трудовой инспекцией дороже любого предписания. Вложение в грамотный расчёт аспирации на старте почти всегда дешевле, чем сумма из брака, простоя, штрафа, взятая вместе.

Расчёт на конкретных цифрах

Возьмём условный пример. Столярный цех на 800 квадратных метров, десять станков: форматно-раскроечный, кромкооблицовочный, два фрезерных центра, шлифовальная линия, плюс отдельная сушильная камера на 40 кубометров. Для каждого станка аспирация считается отдельно — форматно-раскроечный станок с широким пропилом требует расхода воздуха в разы больше, чем ручной фрезер на соседнем участке. Суммарный расход по всем точкам отбора определяет мощность центрального узла очистки, а не наоборот.

Дальше в расчёт входят: объём цеха с требуемой кратностью общего обмена, режим сушильной камеры, сезонная нагрузка на подогрев приточного воздуха зимой, отдельный контур для офисной пристройки, если она есть. Пропустить любой из этих пунктов на этапе проекта — значит получить цех, где часть станков остаётся без нормального отбора пыли уже в первый месяц.

Ошибки, которые обходятся дорого

• Расчёт на глаз вместо расчёта под станочный парк. Типовое решение, взятое из чужого проекта без пересчёта под ваши станки, почти всегда даёт недобор или перебор мощности на конкретных точках отбора, а обнаруживается это только после запуска линии.
• Экономия на финишных фильтрах. Дешёвый фильтр быстро забивается, пропускает мелкую фракцию — итог один: пыль возвращается в цех, тяга падает уже через месяц эксплуатации, а замена выходит дороже расчёта на старте.
• Общая вытяжка на камеру сушки или покраски. Смешение контуров, которые должны быть разделены, — прямой путь к переделке после первой же проверки пожарного надзора, причём переделка идёт уже на действующем производстве.
• Воздуховоды без запаса по скорости для крупной стружки. Если поток недостаточно быстрый, стружка оседает внутри трубы, забивает сечение — тяга падает на всей ветке, а не только в проблемной точке.
• Отсутствие компенсации по притоку. Мощная вытяжка без равноценного притока создаёт разрежение в цехе: двери тяжелеют, ворота хуже держат тепло, весь контур работает с перегрузкой.

Как выбрать подрядчика

Короткий чек-лист, который стоит пройти до подписания договора:

• Подрядчик считает нагрузку по каждому станку отдельно, а не берёт усреднённый показатель на квадратный метр цеха — усреднение почти всегда означает недобор мощности на самых пыльных точках.
• Проект отделяет сушильную и покрасочную зону от общего контура на схеме, а не только на словах менеджера на переговорах — граница между контурами видна на чертеже ещё до начала монтажа.
• В расчёте явно указана кратность воздухообмена с обоснованием выбранных цифр, а не ссылка на нормативы без пояснений — цифры считаются от вашего станочного парка, а не берутся из шаблонного проекта.
• Ответственность подрядчика не заканчивается монтажом: пусконаладка, первый месяц эксплуатации — часть договора, а не отдельная услуга за отдельную цену.
• Есть примеры реализованных объектов в деревообработке или смежном производстве, с конкретными цифрами по расходу воздуха, а не общими фразами о качестве.

Итог

Вентиляция деревообрабатывающего цеха — не один вентилятор побольше, а связка двух контуров, где аспирация первична, общий обмен вторичен. Сушильная и покрасочная зона требуют отдельного внимания: их нельзя объединять с основной вытяжкой цеха. Расчёт строится не от площади, а от станочного парка, режима работы каждой единицы. Экономия на этапе проекта — на фильтрах, на сечении воздуховодов, на разделении контуров — почти всегда возвращается переделкой, штрафом, простоем цеха в первый год эксплуатации.
