Вентиляция литейного цеха: инженерный расчёт вместо типовых решений

Через сорок минут после начала смены рабочий у формовочного участка снимает верхнюю спецодежду: температура в цехе поднялась выше тридцати восьми градусов. В соседнем углу на щите частотного преобразователя копится тёмный налёт — мелкая пыль забивает контакты, привод перегревается чаще обычного. Вытяжка над плавильной печью гонит поток мимо реальной зоны выделения газов: решётку когда-то поставили по типовому чертежу склада, а не по факту расстановки печей. Через полгода цех снова закупает вентилятор — ошибка повторяется, деньги уходят, проблема остаётся на месте.

Ниже разберём, из каких элементов складывается рабочая схема воздухообмена цеха, какие нормативные цифры стоит требовать от подрядчика ещё на этапе коммерческого предложения, почему проект начинается не с каталога вентиляторов, а с разговора с технологом.

Почему готовая схема вентиляции подводит литейный цех

Плавильный и формовочный участки — два разных источника вредностей. У печи выделяется явное тепло, угарный газ, оксиды металлов; у вагранки состав газов свой, у индукционной печи — свой. У формовочных линий и выбивных решёток — мелкая пыль формовочных смесей, кварцевая взвесь. Каждый источник требует своей схемы отвода: единая вытяжка на весь цех снимает нагрузку лишь частично, а оставшиеся вредности оседают на щитах, приводах, лёгких рабочих. Отсюда духота на участках, частые отказы частотных преобразователей, замечания проверяющих органов по санитарным нормам.

Есть и обратная сторона: цех платит за электроэнергию, которую гоняет вхолостую вытяжка, спроектированная без учёта реальных теплопритоков. Мощность берут «с запасом», запас превращается в лишний счёт за электричество каждый месяц. Типовое решение с соседнего объекта редко учитывает конкретную расстановку печей, высоту пролёта, розу ветров участка — а без этого расчёт превращается в угадывание.

Из чего складывается воздухообмен на плавильном участке

Рабочая схема цеха редко держится на одном принципе. Инженер сочетает несколько решений под конкретную геометрию цеха, высоту потолков, расстановку печей, формовочных линий. Вот основные элементы, из которых складывается воздухообмен литейного участка:

• Принудительная тяга в связке с естественной. Механическая вытяжка снимает основную нагрузку у печей, аэрация через фонари забирает остаточное тепло без расхода электроэнергии на приводы вентиляторов.
• Местные отсосы у «грязных» зон. Зонты, бортовые отсосы ставят прямо над источником вредности — у печи, у формовочной линии, у выбивной решётки, а не общим потоком по всему цеху сразу.
• Приточные диффузоры у пола. Для участков с теплопритоком выше 150 Вт на квадратный метр приток подают низко, у пола: холодный поток не смешивается с раскалённым воздухом под потолком.
• Аэрационные фонари. При избытке явного тепла выше 23 Дж на кубометр в секунду цех дополнительно оснащают фонарями с механическим открыванием створок — тёплый воздух уходит сам, без нагрузки на вентиляторы.

Отдельная схема нужна для складской зоны рядом с плавильным участком: там нагрузка ниже, приток можно организовать проще, без дублирования дорогих решений горячей зоны.

Естественная, принудительная, комбинированная тяга — что выбрать

Выбор между тремя вариантами зависит от геометрии цеха, плотности печей на участке, доступности фонарей на кровле. Ниже — сравнение, которое инженер обычно проговаривает с технологом перед расчётом:

На практике литейный цех редко обходится одним вариантом: горячая зона печей чаще держится на принудительной тяге с местными отсосами, а складская или вспомогательная зона — на более простой аэрации.

Нормативные цифры, которые обычно опускают в коммерческом предложении

Многие подрядчики ограничиваются общей фразой «делаем по нормам», не называя ни одной цифры. Конкретные параметры — то, что отличает инженерный расчёт от шаблонного коммерческого предложения:

• Теплоноситель для отопления и вентиляции цеха — вода с температурой подачи не выше 150°C либо пар высокого давления не выше 130°C.
• При установке в цехе более двадцати вентиляционных агрегатов технику выносят в отдельный технический отсек с централизованным пультом управления, а не разрозненными пускателями у каждой единицы.
• Дежурное отопление вспомогательных зон в рабочее время организуют через рециркуляцию воздуха цеха, а не отдельным контуром — так экономят на подводе тепла к второстепенным зонам.
• Участки с избытком явного тепла свыше 23 Дж на кубометр в секунду дополнительно оснащают аэрационными фонарями с механическим приводом створок — обычная форточка тут не поможет.

Просьба назвать эти цифры в разговоре с подрядчиком — простой способ отличить инженерный расчёт от копии чужого проекта: если цифр нет, скорее всего, нет и расчёта под конкретный цех.

Как инженер проектирует вентиляцию, а не расставляет вентиляторы наугад

Проект вентиляции литейного цеха начинается не с каталога вентиляторов, а с разговора с главным технологом. Инженер выясняет, сколько тепла даёт каждая печь, какие вредности выделяет конкретная смесь на формовочной линии, где стоит выбивная решётка, куда смещается пыль при работе вытряхивающего стенда. Только после этого на плане появляются зонты, местные отсосы, точки притока.

Такой порядок — главный признак инженерной компании, а не бригады монтажников с готовым решением под мышкой. Бригада приезжает на объект с типовой схемой ещё до того, как увидела цех; инженер сначала считает теплопритоки конкретного участка, потом рисует расстановку. Разница проявляется не сразу, а через несколько месяцев эксплуатации — когда типовая схема начинает давать сбои под реальной нагрузкой, а рассчитанная продолжает держать параметры воздуха в цехе.

Пример: как пересчёт схемы убрал простой цеха

Типичный случай, с которым сталкивается инженер на литейных участках: цех расширил плавильный пролёт, добавил вторую печь, но вытяжку оставили прежней — рассчитанной под одну точку нагрева. Через месяц эксплуатации участок стал «плыть» по температуре, рабочие жаловались на духоту к обеду, щиты автоматики грелись сильнее обычного.

Пересчёт показал: суммарный теплоприток вырос почти вдвое, а сечение вытяжных коробов осталось прежним — поток просто не успевал уходить из цеха. Решение потребовало не замены всей схемы, а добавления второго местного отсоса у новой печи и корректировки сечения магистрального короба. Цена доработки оказалась в разы ниже, чем демонтаж и повторный монтаж всей вытяжной ветки — именно поэтому расчёт стоит делать заново при любом расширении участка, а не полагаться на «старая схема как-нибудь потянет».

Очистка воздуха: кто отвечает за фильтры и аспирацию

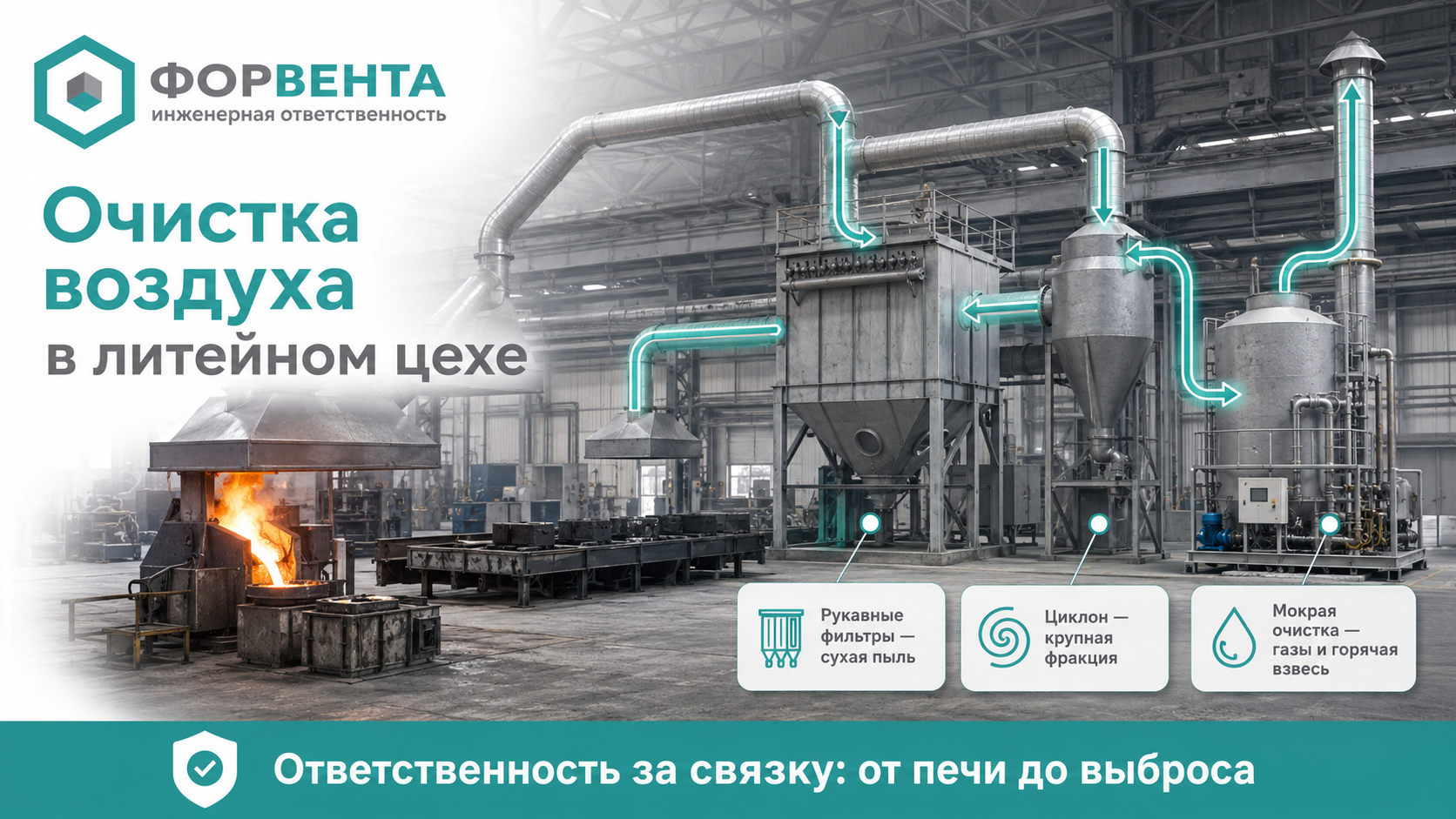

Фильтры, аспирационные установки убирают из потока пыль формовочных смесей, газы плавки, мелкую взвесь. На разных участках цеха работают разные принципы очистки: рукавные фильтры хорошо держат сухую мелкую пыль выбивных решёток, циклоны снимают крупную фракцию перед тонкой очисткой, мокрая очистка эффективна против газов и горячей взвеси у плавильных печей.

Без этого звена вентиляция цеха выполняет только половину задачи: свежий воздух заходит, грязный уходит наружу без очистки — а это штраф при проверке или жалоба соседнего предприятия. Важнее не марка фильтра, а кто держит ответственность за исправную работу связки целиком — от печи до выброса в атмосферу, включая регулярную замену фильтрующих элементов. Если проектировщик, поставщик техники, монтажная бригада — три разных договора, при отказе связки каждый укажет на соседний участок цепочки, а цех останется без вентиляции на время разбирательства.

Один подрядчик на весь цикл — или пять исполнителей, которые разводят руками

Когда цех работает с проектировщиком, поставщиком техники, монтажной бригадой, сервисной службой по отдельности, любой сбой превращается в переписку «это не наша зона». Форвента закрывает цикл целиком: расчёт, поставка техники, монтаж, пусконаладка — один договор, один инженер, который отвечает за запуск цеха в срок.

Если участок формовки встал из-за духоты в июле, разбираться с одним подрядчиком быстрее, чем искать виноватого среди трёх. Дробление ответственности редко экономит деньги на старте — зато почти всегда добавляет недели простоя при первой же поломке. Для группы предприятий с несколькими площадками схема с единым подрядчиком даёт дополнительный эффект: решение, отработанное на одном цехе, переносится на соседний без повторного цикла проб и ошибок.

Чек-лист: как проверить проект до захода бригады в цех

Прежде чем подписывать договор на монтаж, стоит свериться с коротким списком — он показывает, разговаривал ли инженер с технологом цеха или просто скопировал типовое решение с похожего объекта:

• В расчёте указаны конкретные значения теплопритока по каждому участку цеха, а не общая цифра «на весь цех».
• Названы точки местных отсосов у каждой печи, формовочной линии, а не общая вытяжка «куда-нибудь под потолок».
• Указана температура теплоносителя, способ его подачи — вода до 150°C либо пар до 130°C.
• Если агрегатов больше двадцати, в проекте заложен отдельный технический отсек с централизованным пультом, а не десяток разрозненных щитков.
• Названа схема очистки воздуха под конкретный тип вредности — рукавный фильтр, циклон или мокрая очистка, а не общее слово «фильтрация».
• Прописано, кто отвечает за пусконаладку, за первые недели после запуска цеха, а не только за поставку техники по счёту.

Итог

Литейный цех — не типовой офис, где вентиляция считается по площади и одной формуле. У каждой печи свой теплоприток, у каждой формовочной линии — своя пыль, поэтому рабочая схема воздухообмена рождается из расчёта под конкретный цех, а не копируется с похожего объекта. Экономия здесь не в цене вентилятора, а в том, что схему не придётся переделывать через полгода после запуска, а ответственность за результат не растворяется между тремя разными подрядчиками.

Проверим ваш текущий проект вентиляции бесплатно. Пришлите план цеха, расстановку печей — инженер Форвенты посчитает теплопритоки и вредности на месте, укажет на слабые точки схемы, даже если монтаж делаете не вы. Предпроект, расчёт — без аванса.
