Вентиляция механического цеха: расчёт системы, ошибки проектирования, выбор подрядчика

Цех запустили, станки встали на фундамент, первая партия деталей ушла заказчику — а через месяц в углу цеха тяжело дышать, на подоконниках слой металлической пыли, а зимой у дальней стены минус восемь по Цельсию при плюс двадцати у входа. Знакомая картина? Причина почти всегда одна: вентиляцию посчитали «на глаз» или взяли типовой проект под другой цех, где стояли другие станки, шёл другой техпроцесс, была другая площадь.

Ошибка на этом этапе не проявляется в первый день: станки запустят, детали пойдут, отдел техконтроля примет партию. Проблема вылезет через сезон, когда потребуется первая проверка контролирующих органов, или через год, когда счета за отопление превысят экономию на монтаже. Технический директор, который выбирает подрядчика, обычно узнаёт об этом уже постфактум — от начальника цеха или от инспектора.

Дальше разберём, что реально выделяют станки в воздух, из каких контуров складывается рабочая схема воздухообмена, как её правильно рассчитать, какой микроклимат положен цеху по сезону, какие пять ошибок обходятся дороже самого проекта — плюс чек-лист, который стоит пройти до подписания договора с подрядчиком.

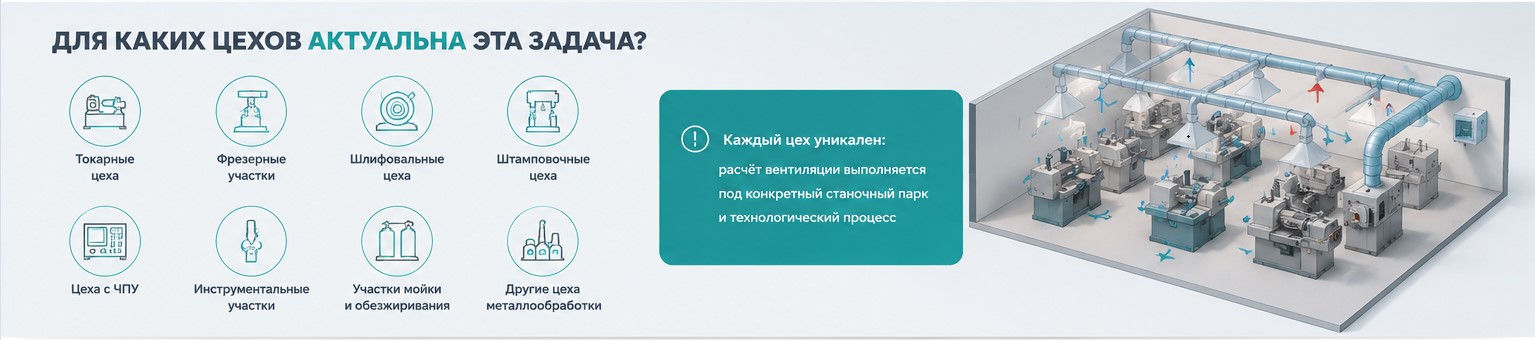

Для каких цехов актуальна эта задача

Задача одна, но объекты разные: токарные, фрезерные участки с классическими станками, цеха с парком ЧПУ, шлифовальные, обдирочные производства, штамповочные цеха с прессами, инструментальные участки при крупном заводе, небольшие мастерские при мелкосерийном производстве. У каждого свой набор вредных выделений, но принцип расчёта один — считать под конкретный парк техники, а не под усреднённый цех.

Отдельный случай — цех, где механическая обработка соседствует со сваркой или покраской: тогда к обычным трём контурам добавляют вытяжку у сварочных постов, окрасочную камеру с отдельной фильтрацией, а расчёт усложняется настолько, что предпроект без выезда инженера на объект превращается в формальность.

Что попадает в воздух цеха во время работы станков

Металлорежущие станки — токарные, фрезерные, шлифовальные — не работают «чисто»: при резке металла в воздух летит мелкая пыль, при шлифовке — абразивная взвесь, при использовании смазочно-охлаждающей жидкости испаряется масляный аэрозоль. Добавьте тепло от электродвигателей, пары от ванн для мойки деталей перед покраской, обычное дыхание рабочих в замкнутом объёме цеха — получите смесь, которую нельзя выпустить через форточку.

На практике каждый источник ведёт себя по-своему: пыль от резки оседает локально возле станка, а масляный аэрозоль разносится потоками воздуха на десятки метров, поэтому его нельзя убрать одной общей вытяжкой под потолком. Ниже — реальные источники загрязнения воздуха в цехе, с которыми имеет дело грамотный проект вентиляции:

• металлическая пыль, стружка от резки, фрезеровки, шлифовки — вредна при постоянном вдыхании, оседает на станках, ускоряет износ направляющих;
• аэрозоль смазочно-охлаждающей жидкости — тонкая масляная взвесь на поверхностях, в дыхательных путях рабочих, требует отдельного отсоса;
• тепло от станков, электродвигателей, компрессоров — суммарно способно поднимать температуру в цехе на несколько градусов выше расчётной;
• пары от моющих ванн, где детали обезжиривают перед следующей операцией — растворители дают резкий запах, требуют вытяжки прямо над ванной;
• избыточная влага при использовании водных эмульсий — провоцирует коррозию металлоконструкций, конденсат на потолке.

Каждый пункт требует своего решения: пыль убирают локальным отсосом прямо у станка, тепло гасят общеобменным притоком, пары ловят вытяжкой над конкретной ванной. Смешивать эти задачи в одном контуре — частая причина, почему цех потом жалуется на «слабую вентиляцию», хотя проект формально выполнен, а бумаги подписаны.

Из каких контуров строится вентиляция механического цеха

Рабочая схема почти всегда собирается из трёх контуров, а не одного вентилятора под потолком.

Общеобменный приток и вытяжка. Свежий воздух подают сверху, отработанный забирают из верхней зоны цеха, температуру на входе подгоняют под сезон. Этот контур держит общий баланс: сколько воздуха вошло, столько же должно выйти, иначе в цехе возникнет либо подпор, либо разрежение, а двери начнут хлопать сами собой.

Местные отсосы. Зонты, панели прямо над шлифовальными, обдирочными станками, отдельные патрубки у баков с эмульсией, у ванн для мойки деталей. Этот контур снимает загрязнение у источника до того, как оно разошлось по цеху — именно его чаще всего забывают на этапе проекта, потому что общеобменная часть выглядит достаточной на бумаге.

Совмещённое воздушное отопление. Приточную установку догревают, чтобы она заодно закрывала теплопотери цеха, а не просто гоняла холодный воздух зимой. Отдельная система отопления при уже смонтированной приточной вентиляции — почти всегда лишние расходы на два независимых контура вместо одного связанного.

Три контура работают только вместе. Без местных отсосов общеобменная часть будет разгонять пыль по всему цеху вместо того, чтобы держать её у источника. Без связки притока с отоплением зимой участок возле ворот встанет в холодной зоне, а зона у отопительных приборов — в жаркой, при этом термометр на диспетчерском щите будет показывать вполне приличную среднюю температуру.

Из каких элементов складывается система на практике

Три контура — это принцип. На практике каждый контур состоит из конкретных узлов, которые видит любой инженер, зашедший в цех после монтажа.

Приточная установка отвечает за забор воздуха с улицы, фильтрацию от крупного мусора, подогрев зимой, подачу в цех через сеть воздуховодов. Внутри стоит вентилятор, калорифер, фильтр первой ступени — иногда добавляют секцию охлаждения, если летом температура в цехе критична для техпроцесса или для точности обработки.

Фильтрацию в запылённых цехах часто делают в две ступени: грубая ступень снимает крупную стружку, абразив прямо на входе местного отсоса, тонкая работает уже перед выбросом воздуха в атмосферу, чтобы цех не получал претензии от соседних участков или контролирующих органов за выброс пыли за территорию.

Воздуховоды в цехах с абразивной пылью прокладывают из оцинкованной стали — гибкие рукава там быстро протираются насквозь. Для коротких участков у местных отсосов гибкая вставка удобнее жёсткого короба: она позволяет двигать зонт вслед за станком при перепланировке участка, а не переваривать металл заново.

Местные отсосы — отдельные вентиляторы меньшей мощности с зонтом или панелью у станка, обычно подключены к своей ветке воздуховодов, чтобы загрязнённый воздух не смешивался с общим потоком раньше фильтрации.

Автоматика — частотные преобразователи на вентиляторах, датчики температуры, иногда датчики загазованности у сварочных постов внутри цеха. Она позволяет снижать расход воздуха ночью или в выходные, когда станки простаивают, без полного отключения контура — прямая экономия на электричестве без потери контроля за микроклиматом.

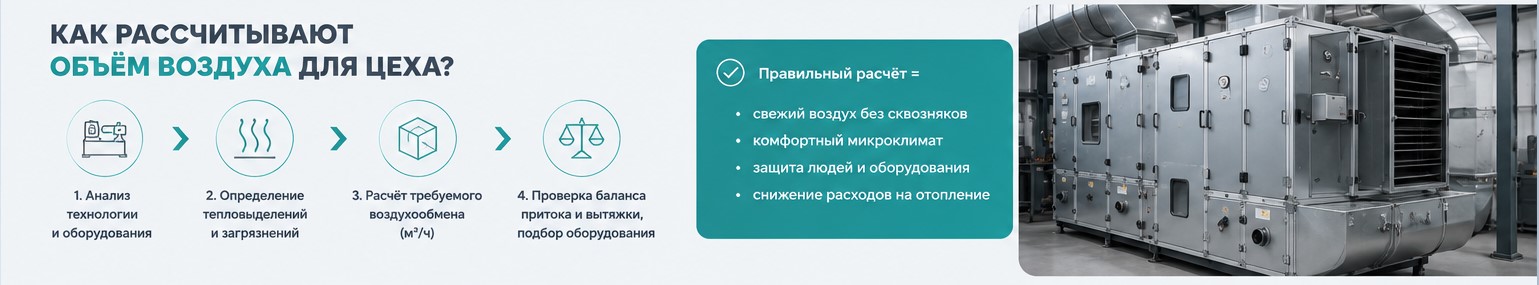

Как рассчитывают объём воздуха для цеха

Объём приточного воздуха не берут из справочника «на глаз» — его считают под конкретный цех. На расчёт влияют: площадь, высота потолков, конфигурация цеха (вытянутый пролёт ведёт себя иначе, чем квадратный зал), число станков, их суммарное тепловыделение, характер техпроцесса — сухая механическая обработка или обработка с активным охлаждением деталей эмульсией.

База расчёта — санитарная норма не менее 30 кубометров воздуха в час на человека. К этой цифре добавляют теплоизбытки конкретных станков: чем больше единиц техники на квадратный метр, тем выше требуемая кратность воздухообмена — то есть сколько раз в час весь объём цеха должен полностью замениться свежим воздухом. Например, цех фрезерной обработки площадью восемьсот квадратных метров с высотой потолков шесть метров и парком из пятнадцати станков обычно требует кратности в диапазоне шести-восьми объёмов в час — заметно больше того, что заложит подрядчик, который считает по общему нормативу без учёта конкретного парка техники.

Отдельно проверяют предельно допустимые концентрации вредных веществ для тех процессов, что реально идут в цехе — абразивная пыль нормируется иначе, чем масляный аэрозоль, а нормы для сварочного участка внутри того же цеха будут третьими.

Хорошая практика — предпроект с расчётом до подписания договора, а не после. Тогда цифры воздухообмена привязаны к вашим станкам, к вашей планировке, а не к усреднённому цеху из методички.

Какой микроклимат нужен зимой и летом

Микроклимат цеха — не вопрос бытового комфорта, а нормируемый параметр, от которого зависит здоровье рабочих, а ещё точность обработки деталей: металл «гуляет» при перепадах температуры, а прецизионный станок теряет заявленную точность, если воздух вокруг него нестабилен.

Эти цифры — стартовая точка, не догма: конкретные значения зависят от техпроцесса, категории работ по тяжести, требований к точности обработки. Для прецизионных станков температурный коридор часто сужают вручную под конкретную задачу, а иногда добавляют локальный контур климата прямо у рабочей зоны станка, не трогая общий баланс цеха.

Отдельный вопрос — шум от самой вентиляции: мощная приточная установка рядом с рабочими местами добавляет децибелы к и без того шумному цеху, поэтому техника с низким уровнем шума часто окупается тише в буквальном смысле — жалоб от персонала становится меньше.

Пять ошибок проектирования, которые потом дорого исправлять

Собственники цехов сталкиваются не с одной большой проблемой, а с набором мелких решений на этапе проекта — каждое почти незаметно по отдельности, но вместе они превращаются в переделку на сотни тысяч рублей после запуска.

1. Одна приточная установка на зоны с разной температурой. Горячий участок, склад, обычный цех садятся на общий контур без разделения, из-за чего в одной зоне всегда либо жарко, либо холодно — перенастроить единый агрегат под три разных режима физически невозможно.
2. Забыли локальный отсос у конкретного станка. Общеобменная часть разгоняет загрязнение по всему объёму цеха вместо того, чтобы держать его у источника — итог: пыль на подоконниках через месяц, жалобы персонала, внеплановая проверка.
3. Посчитали воздухообмен, но не посчитали, во сколько обходится эксплуатация. Без рекуперации тепла, без грамотной фильтрации счета за отопление съедают экономию на монтаже за первую же зиму — дешёвый на бумаге проект оказывается дорогим в эксплуатации.
4. Спроектировали систему под текущий парк станков, забыли про расширение. Новый станок встаёт в цех, а воздухообмен никто не пересчитывает, пока проверка не укажет на превышение норм.
5. Выбрали подрядчика по цене монтажа, без предпроекта, без расчёта. Воздуховоды переделывают при первой проверке контролирующих органов — итоговая цена оказывается выше, чем у изначально более дорогого, но точного предложения.

Чек-лист перед тем как заказывать проект

Прежде чем звонить подрядчикам, стоит собрать несколько цифр самостоятельно — тогда предпроект получится точным с первого раза, а не после трёх итераций переписки, уточнений.

• список станков с паспортными данными по тепловыделению, энергопотреблению;
• точная площадь, высота потолков, конфигурация цеха, включая перегородки, антресоли;
• зоны с разной температурой техпроцесса — горячий участок отдельно от обычного;
• требования по ПДК для конкретных процессов, если цех подпадает под санитарный надзор;
• планы по расширению парка станков на ближайший год-два;
• условие в договоре: предпроект, расчёт — до оплаты, не после.

Если подрядчик готов посчитать воздухообмен без доступа к этим цифрам, это повод насторожиться — точный расчёт без исходных данных о конкретном цехе физически не собирается, значит, вам предложат типовое решение под чужой объект.

От чего зависит цена системы

Цена вентиляции цеха складывается не из одной цифры за квадратный метр, а из нескольких переменных: расход воздуха в кубометрах в час, число, тип местных отсосов, протяжённость воздуховодов, наличие рекуперации, фильтрации, автоматика управления.

Логика простая: цех с расходом три тысячи кубометров в час без местных отсосов обойдётся дешевле цеха с расходом пятнадцать тысяч кубометров в час, десятком локальных зонтов над станками, рекуперацией тепла. Разница не в жадности подрядчика, а в объёме реальной задачи.

Две системы на одинаковую площадь могут отличаться в цене в разы — не потому что один подрядчик честнее другого, а потому что считали разные задачи: один заложил рекуперацию с фильтрацией, другой — только голый воздухообмен без экономики эксплуатации. Дешёвое предложение на старте нередко превращается в дорогое через год эксплуатации. Сравнивать предложения стоит не по итоговой цифре, а по составу работ за ней.

Три коммерческих предложения на один цех иногда отличаются в два-три раза — обычная ситуация для этого сегмента. Разброс возникает не от разной жадности подрядчиков, а от разного состава задачи: кто-то посчитал только голый воздухообмен, кто-то добавил рекуперацию, фильтрацию, автоматику, кто-то включил в цену оборудование известного бренда, а кто-то — аналог без сертификатов. Прежде чем сравнивать цифры внизу коммерческого предложения, стоит свести все КП к одному составу работ.

Отдельная строка бюджета — сервисный контракт после запуска: плановое обслуживание фильтров, вентиляторов, автоматики обычно обходится в небольшой процент от цены системы за год, но именно оно держит расчётные параметры воздухообмена стабильными на годы вперёд, а не только в первый месяц после сдачи.

Почему вентиляцию цеха заказывают у компании Форвента

Форвента берёт цех на полный цикл — от предпроекта с расчётом до запуска системы, без разрыва между «спроектировали» и «смонтировали». Расчёт воздухообмена делают под конкретный парк станков, а не под усреднённый цех, предпроект готовят до подписания договора, не после.

За расчёт отвечает инженер, который выезжает в цех до предпроекта, а не работает по фотографиям из мессенджера. На месте видно то, что не попадает в чертёж: где реально стоят станки после последней перестановки, куда физически можно завести воздуховод без остановки участка, где кабель-каналы уже мешают монтажу под потолком.

Принцип простой: система должна заработать с первого дня без доводок, а инженер отвечает за цифры в расчёте так же, как монтажная бригада — за качество врезки воздуховодов. Один подрядчик на весь цикл — меньше точек, где ответственность теряется между проектировщиком, поставщиком станков, монтажной бригадой.

Гарантии после запуска

Гарантия на систему без нюансов мелким шрифтом — обычная практика для инженерной компании, которая отвечает за полный цикл, а не только за монтажные работы. Форвента фиксирует в договоре не только гарантийный срок на смонтированные узлы, но и обязательство настроить систему повторно за свой счёт, если реальные параметры воздухообмена после запуска отличаются от расчётных не по вине заказчика.

Отдельно прописывают сроки реакции на аварийную заявку: неработающая вентиляция в цехе со станками — не тот случай, где можно неделю ждать мастера.

Гарантийные обязательства касаются не только вентиляторов, но и всей цепочки: фильтров, автоматики, врезки воздуховодов в местные отсосы. Если через полгода после запуска один узел ведёт себя не так, как в расчёте, разбираться с этим должен подрядчик, а не начальник цеха методом проб и ошибок.

Как проходит работа с компанией Форвента

Заявка проходит несколько понятных шагов, а не превращается в переписку без структуры.

1. Заявка, короткий разговор о цехе — какие станки, какая площадь, что не так с текущей вентиляцией, если она уже есть.
2. Предпроект, расчёт воздухообмена под конкретный парк станков — до подписания договора, без предоплаты на этом этапе.
3. Согласование схемы: сколько контуров, где встают местные отсосы, как решается вопрос отопления.
4. Монтаж по согласованному проекту — с фиксированным сроком, без сюрпризов по смете в процессе работ.
5. Пусконаладка, передача цеха под настроенную систему, а не набор смонтированных коробов.
6. Сервисное сопровождение — плановое обслуживание, оперативный выезд при нештатной ситуации.

Такая последовательность убирает главный риск сегмента: разрыв ответственности между тем, кто спроектировал систему, тем, кто её смонтировал, тем, кто её потом обслуживает.

Итог

Вентиляция механического цеха — не типовой проект, а расчёт под конкретные станки, конкретный техпроцесс, конкретную конфигурацию цеха. Три контура — общеобменный приток, местные отсосы, совмещённое отопление — работают только вместе, а элементы вроде рекуперации и автоматики окупаются на длинной дистанции, не на этапе монтажа. Пять ошибок из этого текста экономят подрядчику время, а вам — деньги на переделку после запуска.

Хотите систему без переделок? Оставьте заявку — специалисты Форвенты сделают предпроект, расчёт воздухообмена для вашего цеха до подписания договора. Вы увидите цифры, логику решения прежде, чем заплатите хотя бы рубль.
