В медицинском центре вентиляция отвечает не только за температуру и подачу свежего воздуха. От неё зависит, как перемещаются воздушные потоки между операционными, реанимационными, лабораториями, коридорами и вспомогательными блоками, насколько устойчиво поддерживаются заданные параметры при открывании дверей, загрязнении фильтров или изменении режима работы.
Проблема в том, что ошибка проекта не всегда заметна сразу. Вентиляторы запускаются, температура держится, приток есть — но поток может двигаться не туда. Тогда высокий воздухообмен сам по себе не обеспечивает требуемой санитарной защиты.
Чистая зона создаётся не одним HEPA-фильтром. Она появляется только тогда, когда фильтрация, расход, перепад давления, воздухораспределение, вытяжка и автоматика работают как единая инженерная схема.
Почему вентиляция медицинского учреждения — часть инфекционной безопасности
В офисе или торговом центре инженерная задача обычно сводится к качеству воздушной среды, температуре и комфорту. В клинике к этому добавляется контроль переноса загрязнений между функциональными блоками.
Недостаточно обеспечить расчётный объём притока. Нужно понимать, откуда приходит поток, где он проходит, через какие двери и шлюзы перетекает, где удаляются потенциальные загрязнения.
Особенно это важно для операционных, реанимационных, лабораторий, рентген-кабинетов, боксированных отделений и пищеблоков. Для них применяют разные схемы, потому что у каждой группы свой санитарный сценарий.
Для заказчика важен не сам буквенный класс, а направление движения: поток должен идти по заранее заданному маршруту и не переносить загрязнения туда, где требования строже.

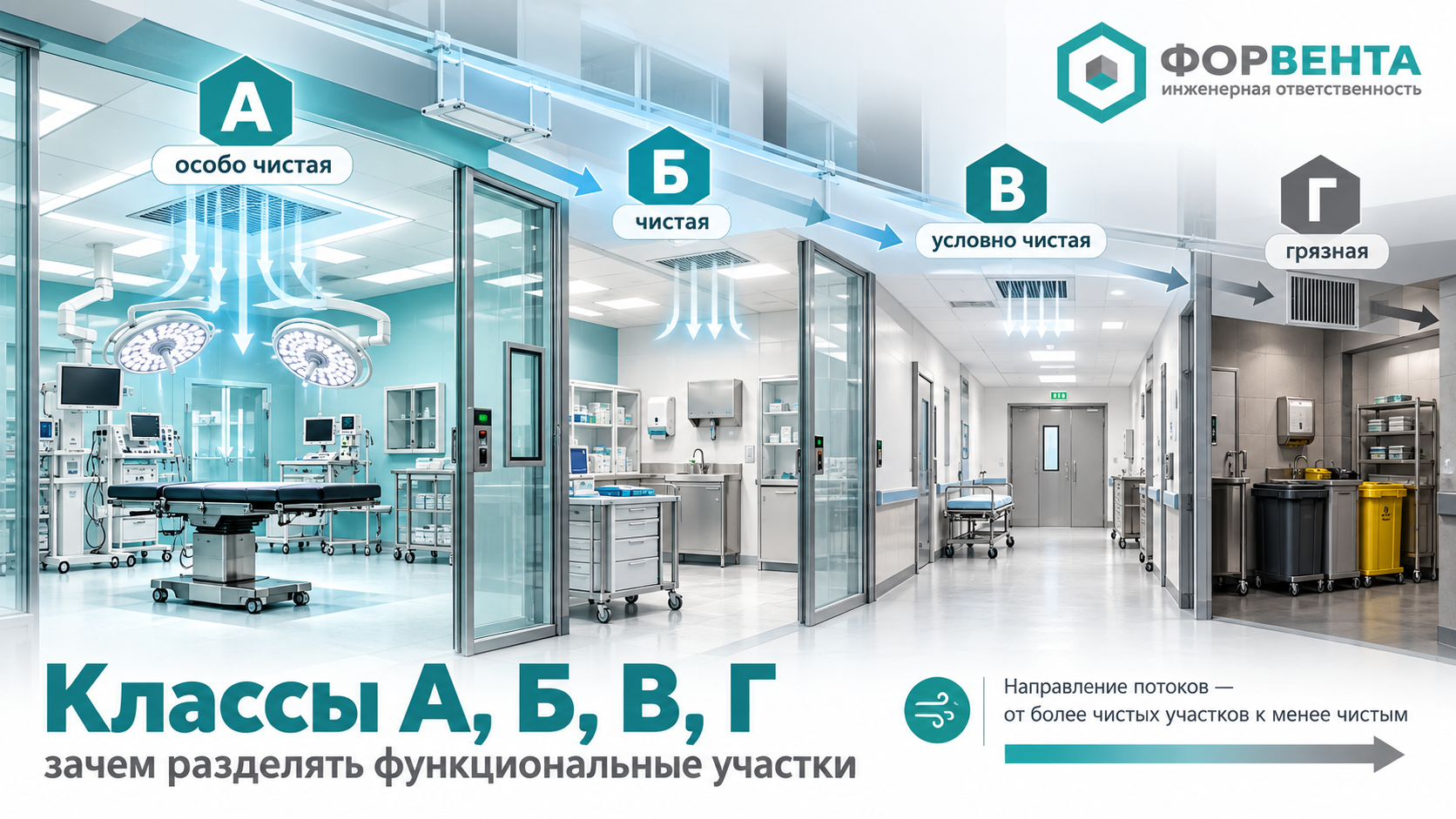

Классы А, Б, В, Г: зачем разделять функциональные участки
В медицинских учреждениях применяют классы чистоты А, Б, В, Г. Эта классификация задаёт требования к притоку, вытяжке, фильтрации, перепадам давления и эксплуатации.
| Класс | Характер участка | Основная задача |
| А | Особо чистый | Максимальная защита рабочей области |
| Б | Чистый | Ограничение попадания загрязнений |
| В | Условно чистый | Контролируемый воздухообмен |
| Г | «Грязный» | Надёжное удаление загрязнённого потока |
Практический смысл таблицы прост: операционную, кабинет врача, санитарный блок, стерилизационную или лабораторию нельзя объединять одной универсальной схемой только потому, что они находятся рядом.
До расчёта полезно составить функциональную карту: назначение каждого блока, класс, источники загрязнения, требуемое направление перетоков, необходимость отдельной вытяжки.
Представим операционный коридор рядом с участком более низкого класса. Приток достаточен, фильтрация предусмотрена, но вытяжка забирает слишком большой объём. Давление падает, при открывании двери поток идёт внутрь. Формально основные элементы есть, но логика защиты нарушена.
Поэтому разделение строится одновременно на архитектуре, расходах, давлении, дверях, шлюзах и фильтрации.

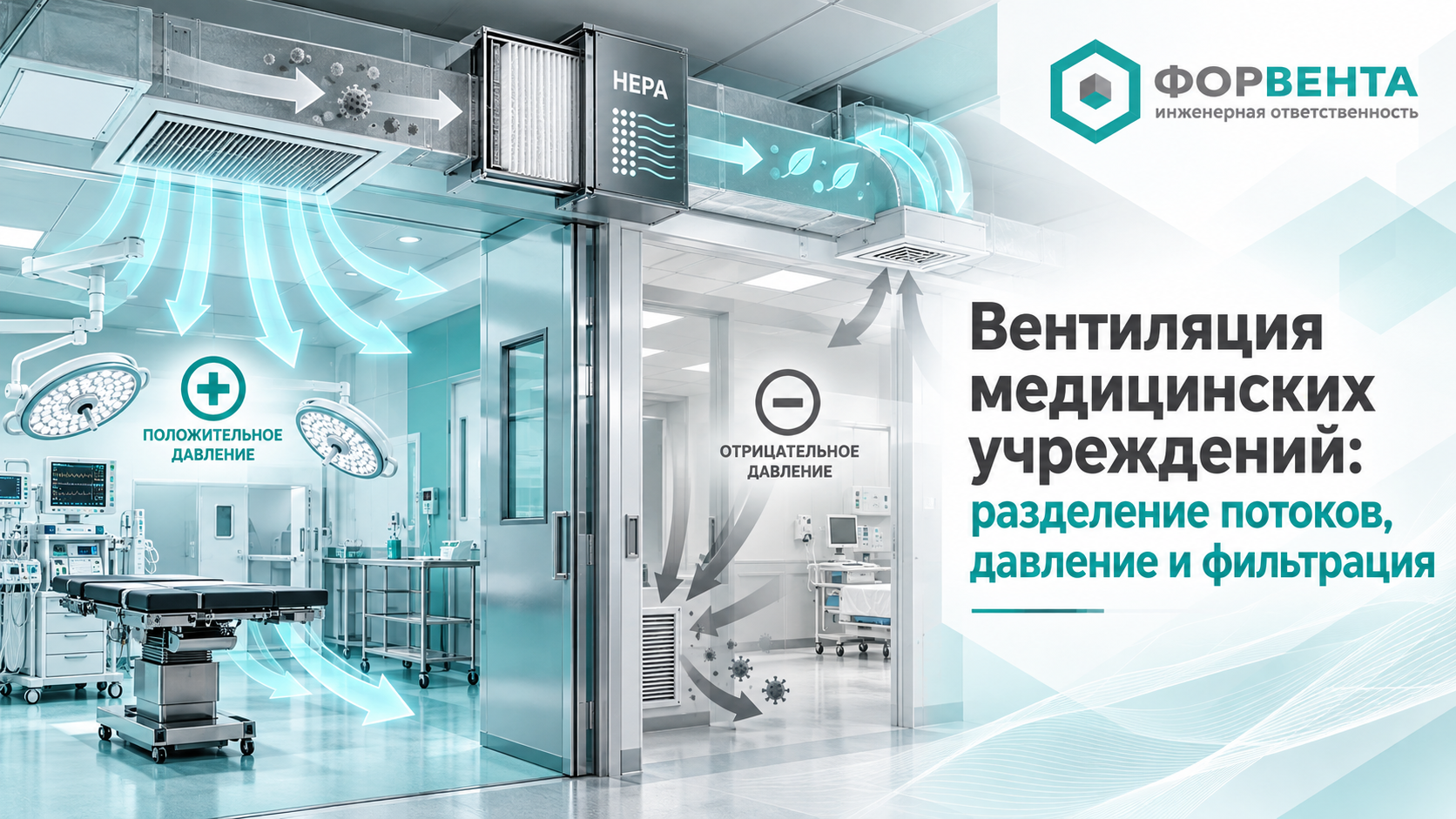

Перепад давления: невидимая граница между участками
Газовая среда перемещается из области с более высоким давлением в область с более низким. В медицинской инженерии этот принцип используют как инструмент санитарного разделения.
Если операционную или другой ответственный блок требуется защитить от соседнего пространства, внутри формируют подпор. Баланс притока и вытяжки рассчитывают так, чтобы давление оставалось выше относительно смежной части здания. При открывании двери поток стремится выйти наружу, а не зайти внутрь.
Для инфекционного бокса или лаборатории логика может быть противоположной: вытяжка формирует разрежение, поэтому движение направлено внутрь, а загрязнённая среда удаляется по отдельному каналу.
Расчётный перепад не существует сам по себе. На него влияют сопротивление сети, загрязнение фильтров, положение дверей, герметичность ограждений, работа клапанов, фактическая балансировка.
Почему перепад может исчезнуть после запуска
Даже корректный проект требует проверки на объекте. Причина проста: паспортные данные и реальная сеть отличаются.
До сдачи стоит проверить:
- фактические расходы притока и вытяжки;
- сопротивление фильтров в рабочем состоянии;
- герметичность дверей, шлюзов, технологических проёмов;
- алгоритмы автоматики при изменении нагрузки;
- поведение контура при открывании дверей;
- устойчивость заданного перепада после балансировки.
Поддержание давления — задача всей аэродинамической схемы, а не отдельного вентилятора.
Почему одной кратности воздухообмена недостаточно
Кратность показывает, сколько условных объёмов проходит через конкретный блок за час. Показатель важен, но не отвечает на главный вопрос: куда именно движется поток.
Можно обеспечить высокий расход и всё равно получить застойные участки, нежелательные вихри или обратный переток через рабочую область.
Поэтому проектировщик одновременно оценивает четыре параметра:
расход → способ подачи → траектория → точка удаления.
Для операционного блока важна не только цифра в расчёте. Очищенный поток должен проходить через защищаемую область и уводить загрязнения от критичной рабочей поверхности, а не возвращать их к ней.
Здесь учитывают положение приточных устройств, вытяжных решёток, скорость, тепловые потоки, движение персонала, медицинскую технологию, расположение светильников и техники.
Задача — не подать больше, а провести поток по нужной траектории.
Фильтрация притока: несколько ступеней вместо одного фильтра
Высокоэффективный фильтр не должен первым встречать наружную пыль. Иначе сопротивление быстро растёт, расход снижается, режим давления меняется.
Поэтому очистку строят ступенчато. Начальные ступени задерживают крупные частицы, промежуточные снижают нагрузку, финальная обеспечивает требуемый класс для ответственного блока.
Для операционных применяют многоступенчатую очистку вплоть до HEPA H14, однако конкретную конфигурацию определяют по актуальным требованиям, медицинской технологии и назначению объекта.
Для заказчика полезнее проверять не набор букв в спецификации, а инженерную логику:
- где стоит финальный фильтр;
- какой расход через него проходит;
- как контролируется его сопротивление;
- что меняется при загрязнении;
- как организована безопасная замена;
- доступна ли камера для санитарной обработки.
Если фильтр забивается, меняется аэродинамика всего контура. Может снизиться подпор, измениться скорость через воздухораспределитель, нарушиться направление перетока.
Поэтому контроль состояния фильтров — часть штатной эксплуатации.
Ламинарный поток в особо ответственных блоках
Ламинарный потолок — не просто большой фильтр над операционным столом. Его задача — сформировать устойчивое однонаправленное движение очищенной среды через критичную рабочую область.
Поток проходит финальную очистку, поступает через большую площадь, затем движется в заданном направлении, вытесняя загрязнения за пределы защищаемого поля.
Эффективность зависит от расхода, площади подачи, скорости, высоты установки, тепловых потоков, вытяжки, общего баланса, движения персонала, расположения медицинской техники.
Если общая аэродинамика операционного блока спроектирована неверно, ламинарный потолок не исправит нежелательные перетоки между соседними частями здания. Поэтому его рассматривают вместе с притоком, вытяжкой, давлением, дверями, шлюзами и архитектурой.
Почему вытяжку нужно проектировать не менее внимательно
В медицинской вентиляции основное внимание часто получает приток, но для инфекционных, лабораторных и технологических участков критичен маршрут удаляемой среды.
Важно оценить:
- герметичность вытяжной сети;
- необходимость дополнительной очистки;
- точку выброса;
- доступ к фильтрам;
- безопасность обслуживания;
- возможность санитарной обработки.
Для отдельных задач применяют высокоэффективную фильтрацию, обеззараживание, местные вытяжные устройства.
Если источник загрязнения локализован — лабораторный процесс, аэрозоль, химическое вещество или тепловыделение — его рациональнее перехватить максимально близко к источнику, а не пытаться компенсировать проблему увеличением общего воздухообмена.
Почему проект нельзя сводить к вентиляционной установке
Центральная установка — лишь один элемент. Хорошие паспортные характеристики не гарантируют нужный режим, если неверно разделены функциональные блоки, ошибочно рассчитаны перетоки, не предусмотрена логика автоматики или отсутствует доступ для санитарного обслуживания.
Проект логично строить по цепочке:
медицинская технология → класс чистоты → расчётный расход → воздухораспределение → фильтрация → вытяжка → перепад давления → автоматика → контроль → обслуживание.
Сначала определяют, как работает клиника: какие процедуры выполняются, где находятся наиболее ответственные участки, где возникают загрязнения, какие маршруты используют персонал, пациенты, материалы.
Только затем рассчитывают инженерную часть. Такой порядок помогает избежать ситуации, когда уже выбранная установка диктует неудобную архитектуру всей сети.

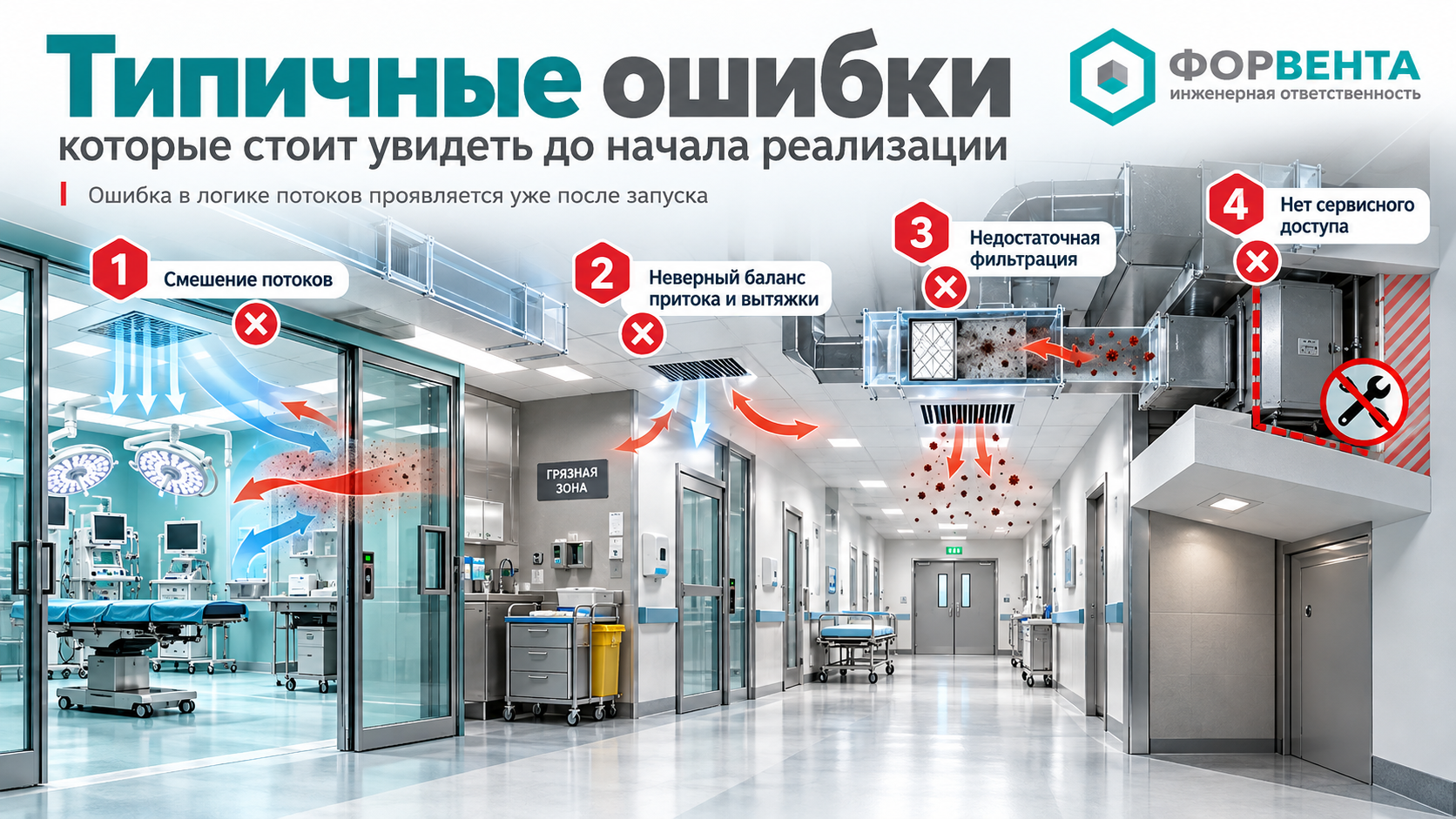

Типичные ошибки, которые стоит увидеть до начала реализации
Сложные переделки часто начинаются с ошибки в исходной логике. Если два функционально разных блока объединены без обоснования, исправление может потребовать изменения трасс. Если нет доступа к финальному фильтру, проблема проявится при первой замене.
До выпуска рабочей документации стоит проверить:
- направление перетоков между соседними участками;
- соответствие притока и вытяжки требуемому перепаду;
- схему воздухораспределения, а не только кратность;
- изменение сопротивления фильтров при загрязнении;
- доступ для санитарной обработки;
- маршрут вытяжки из потенциально опасных участков;
- влияние дверей, шлюзов, технологических проёмов;
- алгоритмы автоматики;
- программу инструментальной пусконаладки.
Опасность таких ошибок в том, что вентиляция может формально работать: вентиляторы включены, температура держится, но расчётная аэродинамика не воспроизводится.
Что проверить в проекте до начала реализации
Представителю заказчика не требуется самостоятельно пересчитывать аэродинамику. Полезнее увидеть понятную логику проекта: какие участки защищаются, где создаётся подпор или разрежение, куда удаляются загрязнения, как контролируется фильтрация, какие параметры измерят при запуске.
Перед согласованием рабочей документации стоит запросить:
- план функциональных блоков с классами чистоты;
- схему направлений перетоков;
- расчётные расходы притока и вытяжки;
- карту перепадов давления;
- схему ступеней фильтрации;
- решения по местным вытяжным устройствам;
- алгоритмы автоматики;
- контроль загрязнения фильтров;
- доступы для очистки, дезинфекции и сервиса;
- программу пусконаладки с инструментальными измерениями.
Главная задача такой проверки — убедиться, что архитектура, медицинская технология, вентиляция и автоматика описывают одну модель движения потоков.
Какой результат должен получить заказчик
Готовую медицинскую вентиляцию нельзя оценивать только по факту включения. Её работу подтверждают измерениями.
Для ответственных блоков проверяют фактические расходы, направление перетока, перепад давления, параметры среды, состояние фильтров, логику автоматики. Для участков с потенциальным загрязнением — вытяжку, отсутствие нежелательной миграции, работоспособность местных решений.
Защитный режим должен существовать не только на чертеже. Перепад давления — не только в расчётной таблице. Фильтрация должна сохранять требуемый расход при эксплуатации, а потоки — двигаться по предусмотренному сценарию.
Медицинская вентиляция — это управляемая аэродинамика здания, а не набор вентиляторов, фильтров и решёток.
